BEDIENINGSELEMENTEN

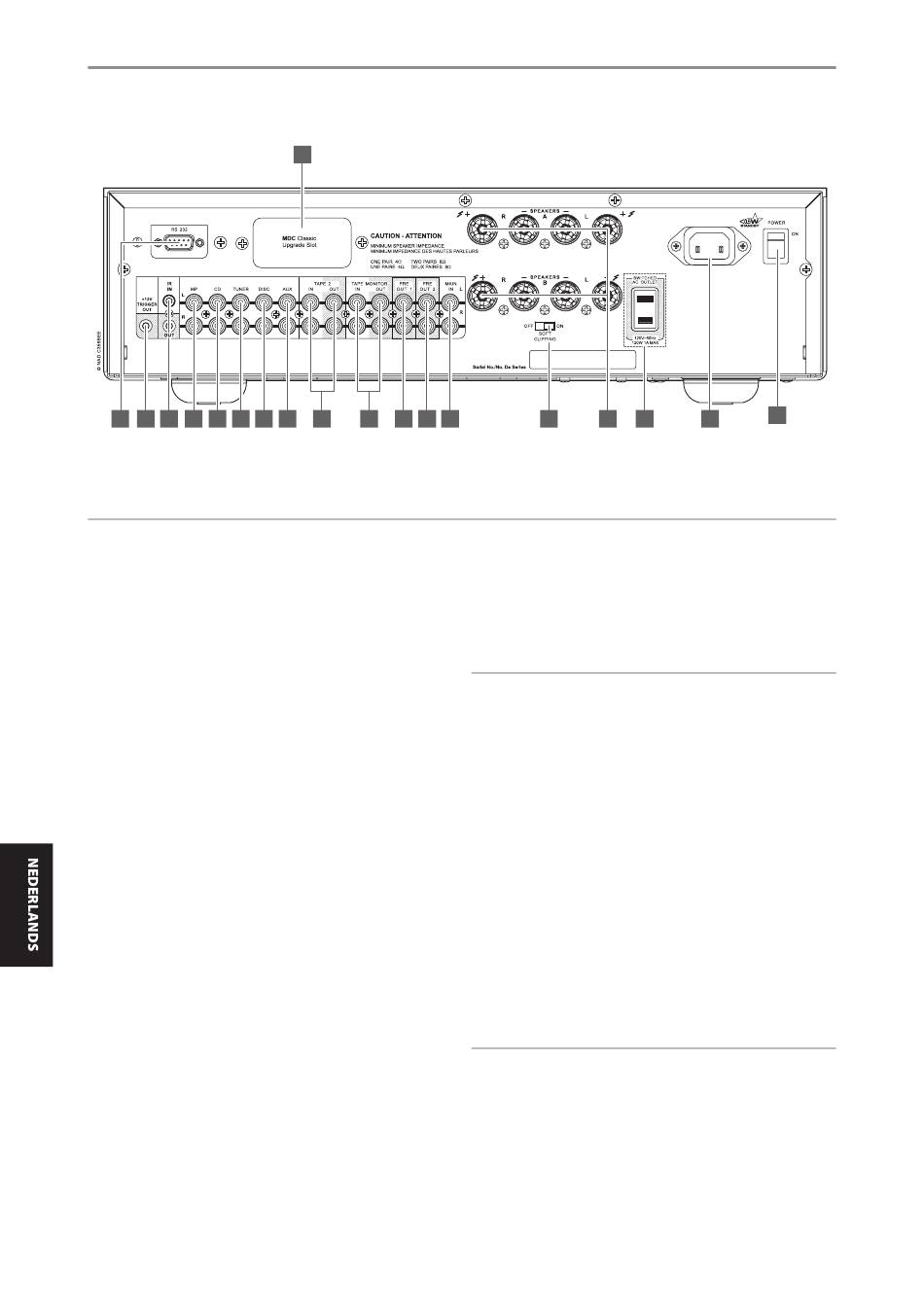

ACHTERPANEEL
1
2
3
4
5
6
7
ATTENTIE!
Breng alle aansluitingen op uw C 356BEE tot stand zonder dat de stekker in het stopcontact zit. U kunt het beste ook alle nevencomponenten uitschakelen
of de stekker hiervan uit het stopcontact halen voordat u signaal- of netvoedingsaansluitingen aansluit.
1 RS-232: Sluit deze interface met een seriële RS-232-kabel (niet
meegeleverd) aan op een PC die geschikt is voor Windows® en u
kunt de C 356BEE met behulp van geschikte externe controllers op
afstand bedienen. NAD is een erkende partner van AMX en Crestron en
ondersteunt deze externe apparaten volledig. Kijk op de NAD-website
voor informatie over de geschiktheid van AMX en Crestron voor NAD.
Voor meer informatie kunt u terecht bij uw NAD-audiospecialist.
2 12V TRIGGER OUT (12V TRIGGER-UITGANG): De 12V TRIGGER-
UITGANG wordt gebruikt voor het regelen van externe apparatuur die
met een 12V trigger-ingang is uitgerust. Deze uitgang is 12V wanneer
de C 356BEE is ingeschakeld en 0V wanneer de unit is uitgeschakeld of
op standby staat. Deze uitgang kan een stroomsterkte van maximaal
50mA bij 12V aansturen.
3 IR IN/OUT (IR-INGANG/-UITGANG): Deze mini-aansluitingen
accepteren en verzenden codes van afstandsbedieningen in elektrische
vorm, waarbij gebruik wordt gemaakt van standaardprotocols. De
aansluitingen zijn bedoeld voor gebruik met "IR-herhaler" en systemen
die over meerdere ruimtes zijn verdeeld, en voor aanverwante
technologieën.
IR IN (IR-INGANG): Deze wordt op de uitgang van een IR-herhaler
(infrarood) (Xantech of vergelijkbaar) aangesloten of op de IR-uitgang
van een andere component, zodat de C 356BEE vanaf een andere
locatie kan worden bediend.
IR OUT (IR-UITGANG): Wanneer dit is aangesloten op de IR IN van
een randapparaat, worden de signalen van de afstandsbediening
van het randapparaat door de infrarood ontvanger van de C 356BEE
geaccepteerd voor het aansturen van de gekoppelde unit.
Alle NAD-producten met IR IN/IR OUT-functies zijn volledig compatibel
met de C 356BEE. Neem voor andere modellen contact op met de
betreffende servicespecialisten voor informatie over de compatibiliteit
met de IR-kenmerken van de C 356BEE.
8
19
8
9
10
11
12
13
14
15
16
120V Version
Model Only
4 MP INGANG: Ingang voor een Media Player of een andere signaalbron
op lijnniveau. Verbind deze aansluitingen met behulp van een dubbele
RCA-naar-RCA- kabel met de linker en rechter analoge uitgang van een
Media Player.
OPMERKING
Als een externe Media Player op de MP-aansluiting op het voorpaneel
wordt aangesloten (met een 3.5mm stereostekker) terwijl u naar een
MP-bron op lijnniveau luistert, wordt de externe Media Player direct
geselecteerd en de MP-bron op lijnniveau onmiddellijk afgesloten.
5 CD INGANG: Ingang voor een CD-speler of een andere signaalbron
op lijnniveau. Verbind deze aansluitingen met behulp van een dubbele
RCA-naar-RCA- kabel met de linker en rechter analoge uitgang van een
CD-speler .
6 TUNER INGANG: Ingang voor een tuner of een andere signaalbron
op lijnniveau. Verbind deze aansluitingen met behulp van een dubbele
RCA-naar-RCA- kabel met de linker en rechter analoge uitgang van een
tuner.
7 DISC INGANG: Ingang voor extra ingangssignalen op lijnniveau,
zoals een CD-speler, mini-disc-speler of het uitgangssignaal van een
spanningsverhogende versterker voor een platenspeler. Verbind deze
aansluitingen met behulp van een dubbele RCA-naar-RCA- kabel met
de linker en rechter analoge uitgang van de hulpapparatuur.
OPMERKING
Als een als optie verkrijgbare MDC-module (MDC - Modular Design
Construction) is geïnstalleerd, is de DISC-ingang uitgeschakeld en is de
MDC-bron geselecteerd als de actieve ingang.
8 AUX INGANG: Ingang voor extra ingangssignalen op lijnniveau, zoals
een andere CD-speler. Verbind deze aansluitingen met behulp van een
dubbele RCA-naar-RCA- kabel met de linker en rechter analoge uitgang
van de hulpapparatuur.
18
17
