Toewijzing en bekabeling van de aansluitingen

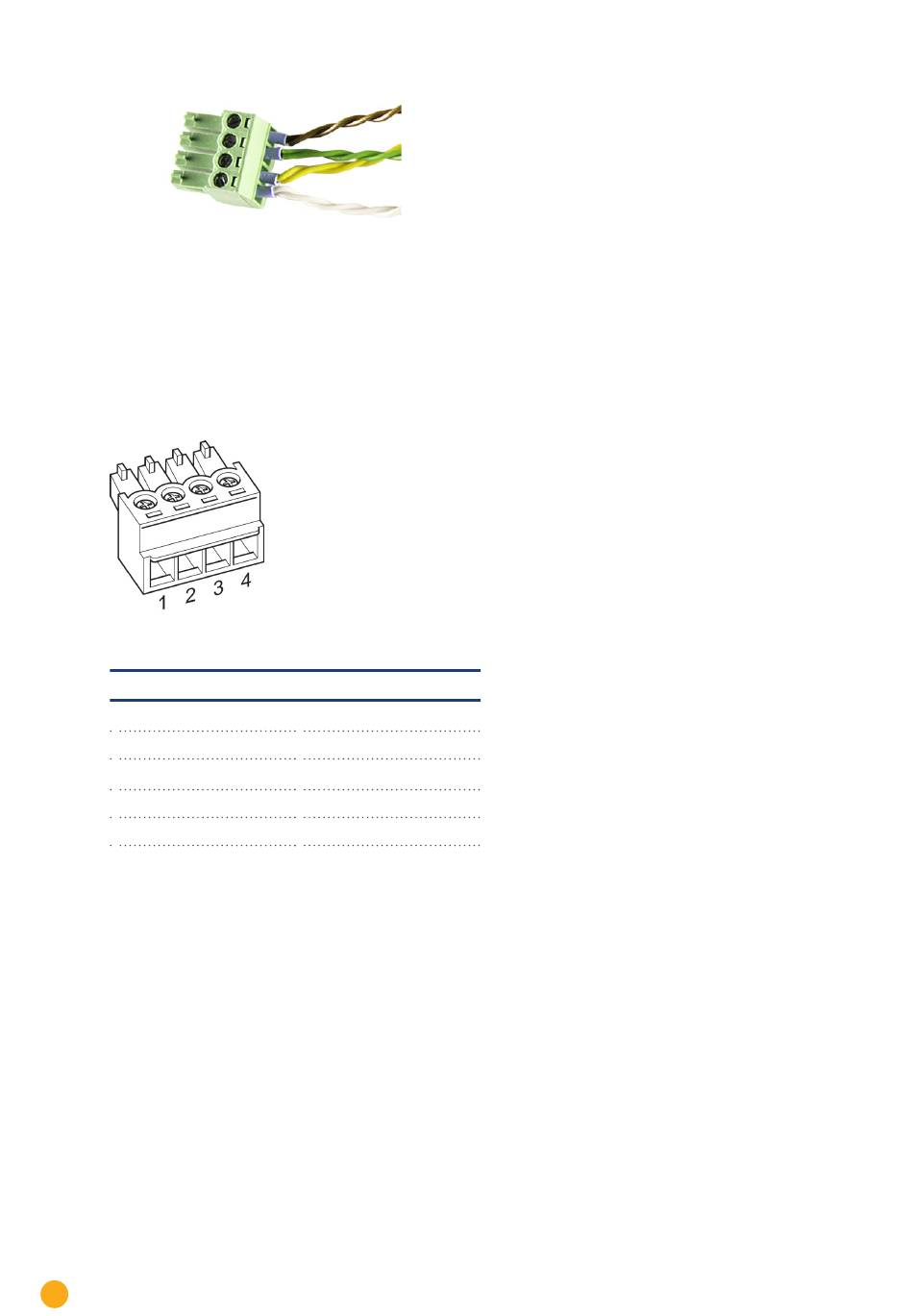

Afb. detail klemmenstrookstekkers met aderhulzen
10.2 RS485-A (alleen Solar-Log 1000, 1200 en 2000))
Voor het aansluiten van omvormers en/of toebehoren op de RS485 A-interface dient u de bij levering
inbegrepen klemmenstrookstekker te gebruiken.
Afb.: 4-polige klemmenstrookstekker
RS485 - A
Pen
1
2
3
4
30
Toewijzing
Data+
12 V
Massa
Data -
