S0 Out / In (S0-Out En S0-In); Afb.: Schematische Weergave S0-Uitgang - Solar-Log 300 Installatiehandleiding
Inhoudsopgave
10.5 S0
De Solar-Log™-apparaten beschikken over de volgende S0-interfaces:
•
Gecombineerde S0_OUT_IN-interface (S0-OUT en S0-IN) en
•
S0-IN (alleen Solar-Log 300, 1200 en 2000)
10.5.1 S0 OUT / IN (S0-OUT en S0-IN)
Bij de S0_OUT_IN-interface gaat het om een gecombineerde hardware-interface voor het bepalen van de
meetwaarden van de energiemeters en de uitvoer van S0-impulsen. Voor de aansluiting op de Solar-Log™
gebruikt u de bij de levering inbegrepen klemmenstrookstekker.
S0_OUT_IN
Pen
1
2
3
4
5
6

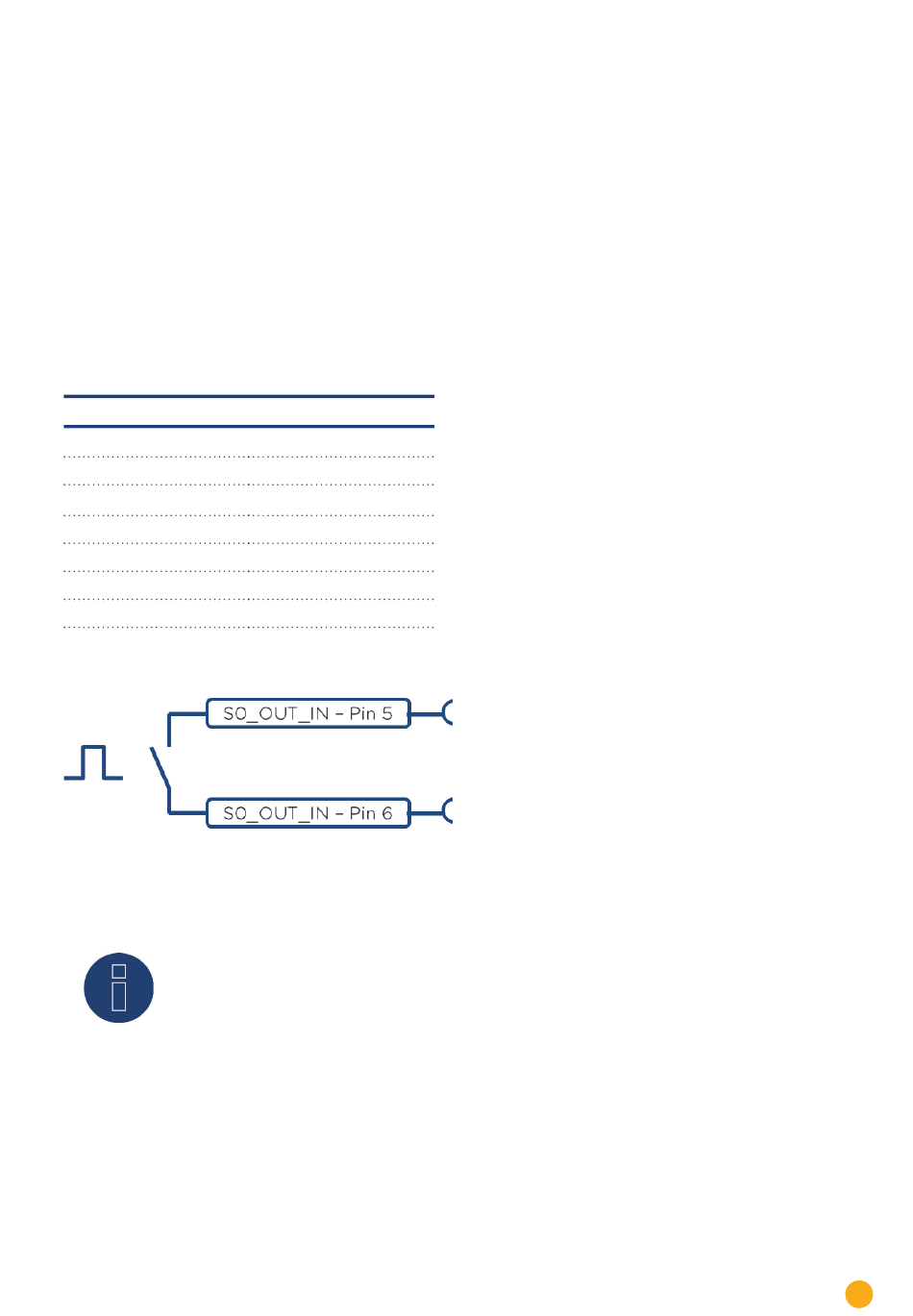

Afb.: Schematische weergave S0-uitgang
Aanwijzing
Wij raden het gebruik van de S0-uitgang voor de terugmelding van de werkelijke voe-
ding naar uw energiebedrijf af.
Door interne berekeningsprocessen van de Solar-Log™ worden de impulsen vertraagd
uitgestuurd.
Toewijzing
Uitgang 27mA
Ingang max. 27mA
Meetcontact
Massa
S0 Out+
S0 Out-
Toewijzing en bekabeling van de aansluitingen
33
