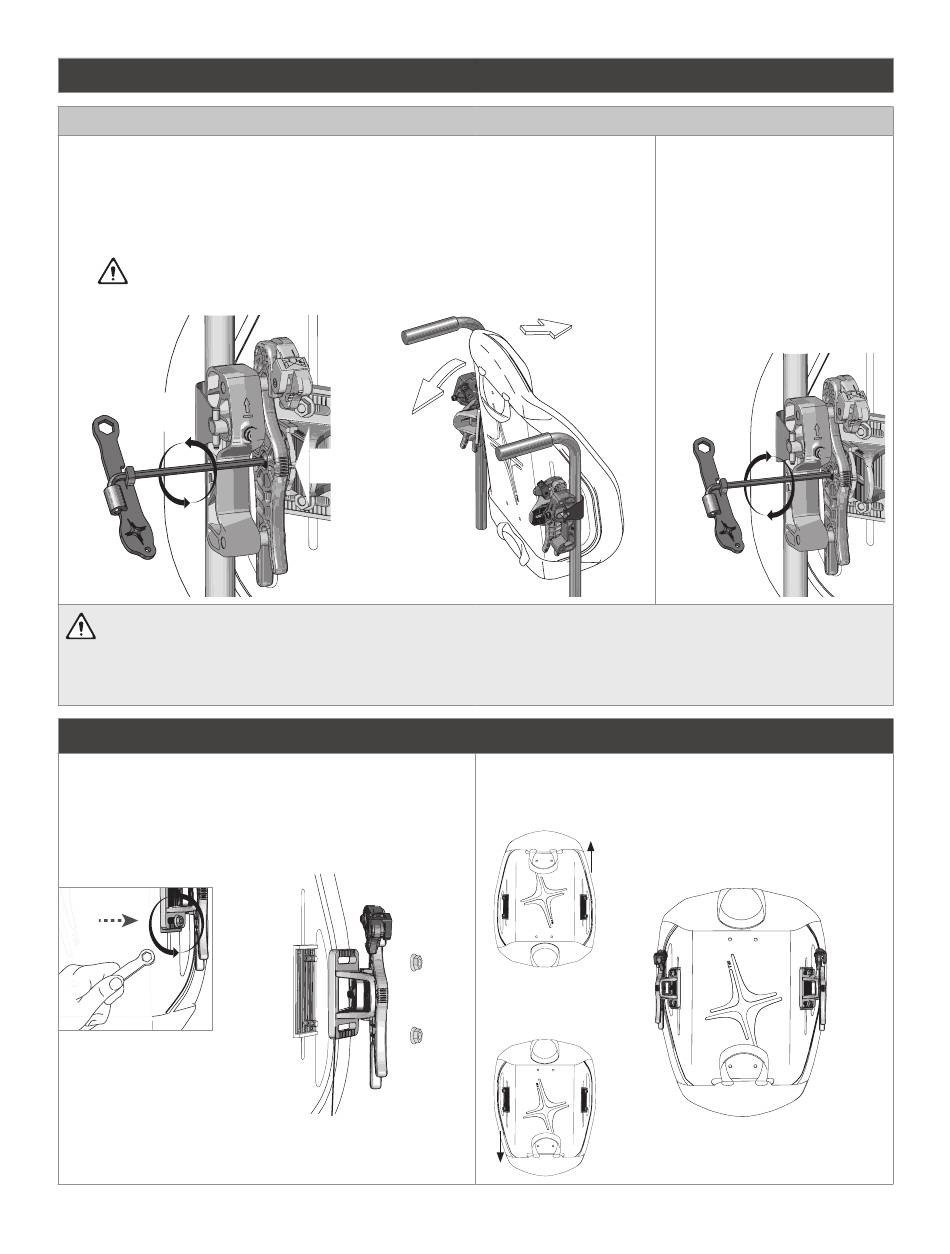

Diepte en hoek van de zitting aanpassen, Vervolg
De hoek aanpassen
1) Zorg ervoor dat de stelbouten voor de aanpassing van hoogte/breedte goed zijn vastgezet.
Zie agIlIty I
.
nstallatIe
2) Gebruik de inbussleutel om de bouten voor diepte/hoek-aanpassing ongeveer twee (2)
volledige rotaties los te draaien.
3) Draai het rugframe
4)
BELANGRIJK!Beide zijden moet naar dezelfde hoek geroteerd zijn. Vergelijk de
markeringen op de voorzijde van beide dubbele haken.
2x
BELANGRIJK! Nadat de installatie en aanpassing voltooid zijn, de hardware goed vastzetten vóórdat de gebruiker in de rolstoel
plaatstneemt. Raadpleeg de betreffende hoofdstukken in deze handleiding voor de aanbevolen momentspecificaties. Als de gebrui-
ker in de rolstoel zit en aanpassing van de diepte en hoek nodig is, lees Waarschuwingen aan het begin van dit hoofdstuk om
eventuele aanpassingen uit te voeren. Vervolgens alle hardware opnieuw goed vastzetten.
Kantel het rugsysteem
1) Verwijder de AGILITY uit de rolstoel. Zie AGILITY Verwijderen.
2) Verwijder de rugsysteem hardware aan beide kanten:
- Gebruik de ringsleutel om de moeren voor breedte/hoogte-
instelling te verwijderen.
- Verwijder de driehoeksbeugels van het rugframe.
NL - ROHO AGILITY Rugsysteem Quick Release Hardware Gebruiksaanwijzing
markeringen op
dubbele haken
Driehoekige
beugel
3) Roteer het rugframe.
4) De AGILITY installeren en aanpassen. Zie de met het product
bijgeleverde aanwijzingen voor aanpassingen en installatie.
11
5) Houd het rugframe in positie
en gebruik de inbussleutel om
de stelbouten voor aanpassing
van rechter en linker diepte/
hoek vast te draaien + 1
kwartslag.
Als een momentsleutel
beschikbaar is, de bouten
tot 7 ± 0,5 Newton-meter
vastzetten.
