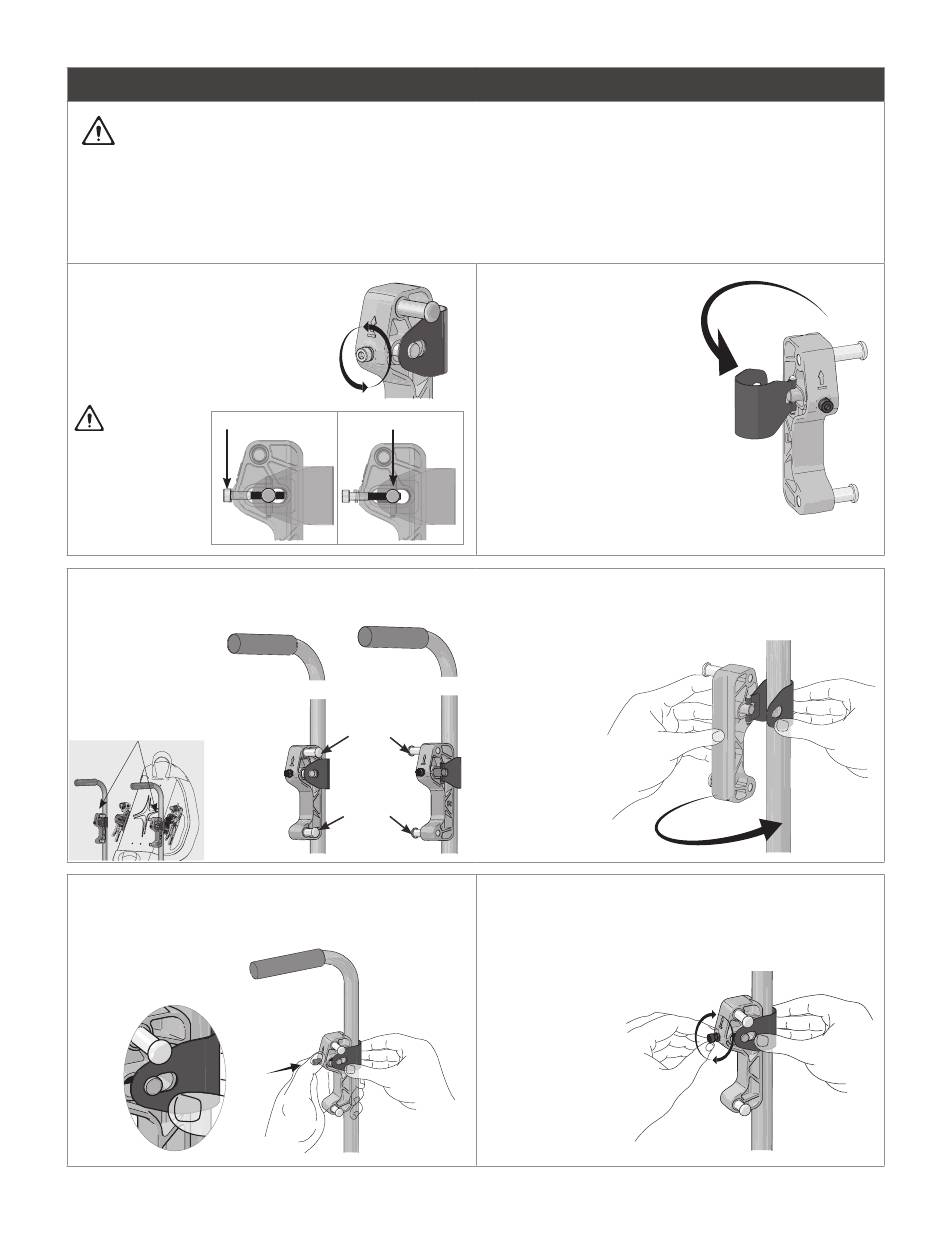

Rugleuning hardware installeren
Waarschuwing:De rugsysteem hardware NIET installeren of verwijderen terwijl de gebruiker in de rolstoel zit.
Opmerking:
- Volg de aanwijzingen van de rolstoelfabrikant bij het verwijderen van een bestaand rugsysteem.
- De rugsysteembuizen moet gereinigd worden voordat de rugleuning hardware gemonteerd wordt.
- De rolstoel op de rem zetten alvorens de rugleuningbeugels te monteren.
- De linker (L) en rechter (R) rugleuning hardware is meegeleverd. Op de afbeelding wordt alleen links of rechts getoond.
1) Voor beide kanten: de bouten
losdraaien.
Opmerking: Het uiteinde van de bout
moet gelijk liggen met de instelbare
cylinder.
Bout
BELANGRIJK: De
bout moet NIET
losgemaakt worden
van de instelbare
cilinder.
Tijdens het bevestigen van de rugleuningbeugels:
9 Plaats deze op de achterkant van de rolstoelrugbuizen
9 Plaats ze op de
gewenste hoogte.
9 Zorg ervoor dat de
pennen naar elkaar
zijn gericht.
Rugleuningbeugels
4) Druk met uw duim tegen de bout, en bevestig de draaibare
klem totdat het smalle deel van de opening in de groef van de
instelbare cilinder valt.
NL - ROHO AGILITY Rugsysteem Quick Release Hardware Gebruiksaanwijzing
Instelbare cilinder
R(rechterkant)
L(linkerkant)
Bovenste pennen
Onderste pennen
2) Druk met uw duim tegen de
bout en wrik de draaibare klem
los van de instelbare cilinder.
Roteer de draaibare klem.
3) Houd de draaibare klem tegen de rugleuningbuis. Roteer de
rugleuningbeugel totdat deze tegen de buis wordt gedrukt.
5) Houd de draaibare klem tegen de buis. Knijp in de draaibare
klem terwijl u de bout met de hand vastdraait en de buisklem
vlak tegen de buis is. Herhaal de installatie aan de andere kant.
6
