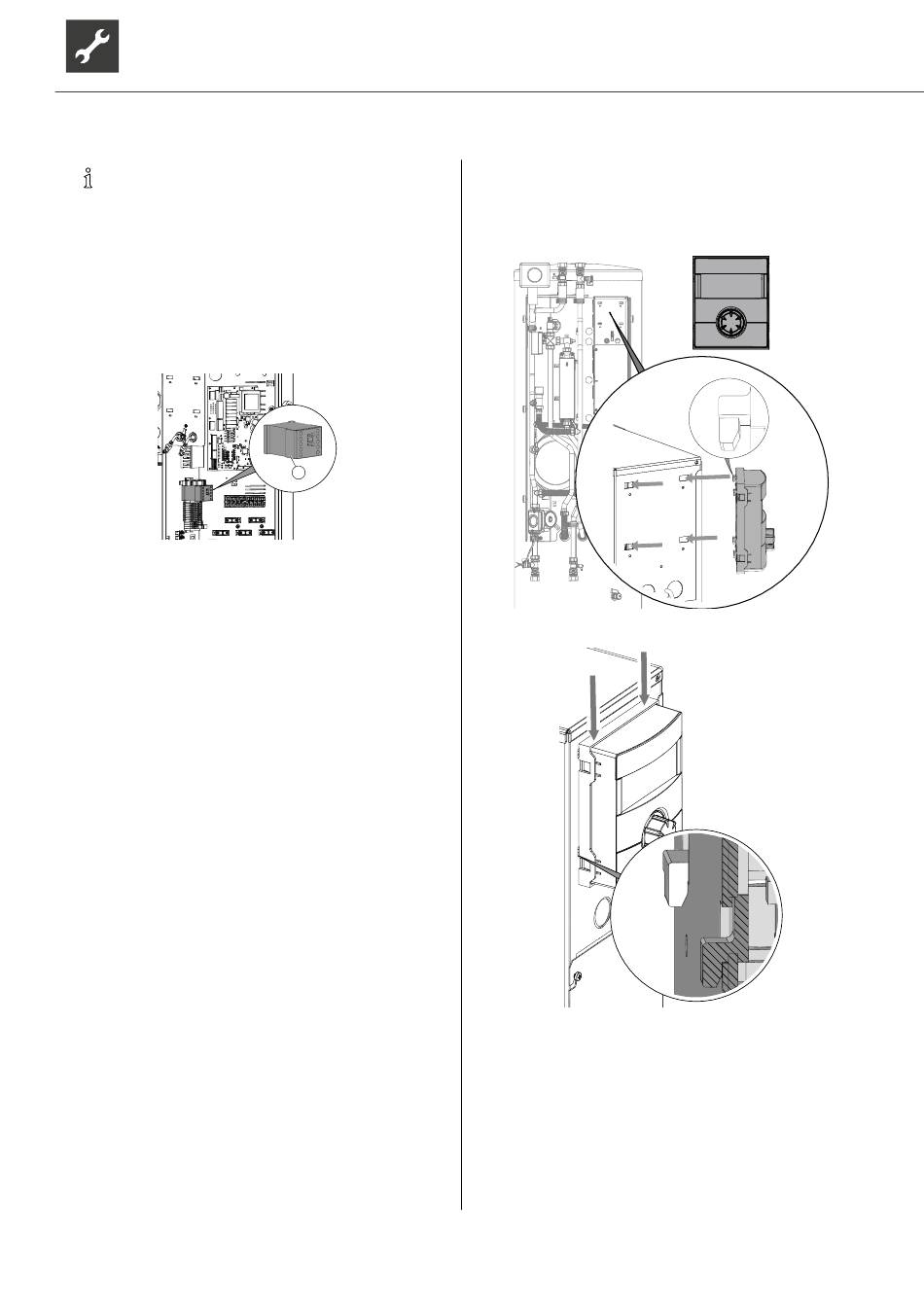

AANWIJZING.
Het geïntegreerde elektrisch verwarmings-
element is in de fabriek aangesloten op 6kW.
Het kan op het relais Q op 4kW = 2 fasewer-
king, hiervoor Q5/6 losklemmen. Of op 2kW
= 1 fasewerking, hiervoor Q5/6 en Q5/4 los-
klemmen.
Losgemaakte kabels van lasdoppen voor-
zien. Alle bovengenoemde fases mogen los-
gemaakt worden (veiligheids-temperatuurbe-
grenzer).
9.
Sluit de elektrische schakelkast door de zijplaat
weer aan te brengen.
14
Q
Technische wijzigingen voorbehouden | 83053800fNL | ait-deutschland GmbH
8
Montage van het
bedieningselement
1.
2.
4x
4x
