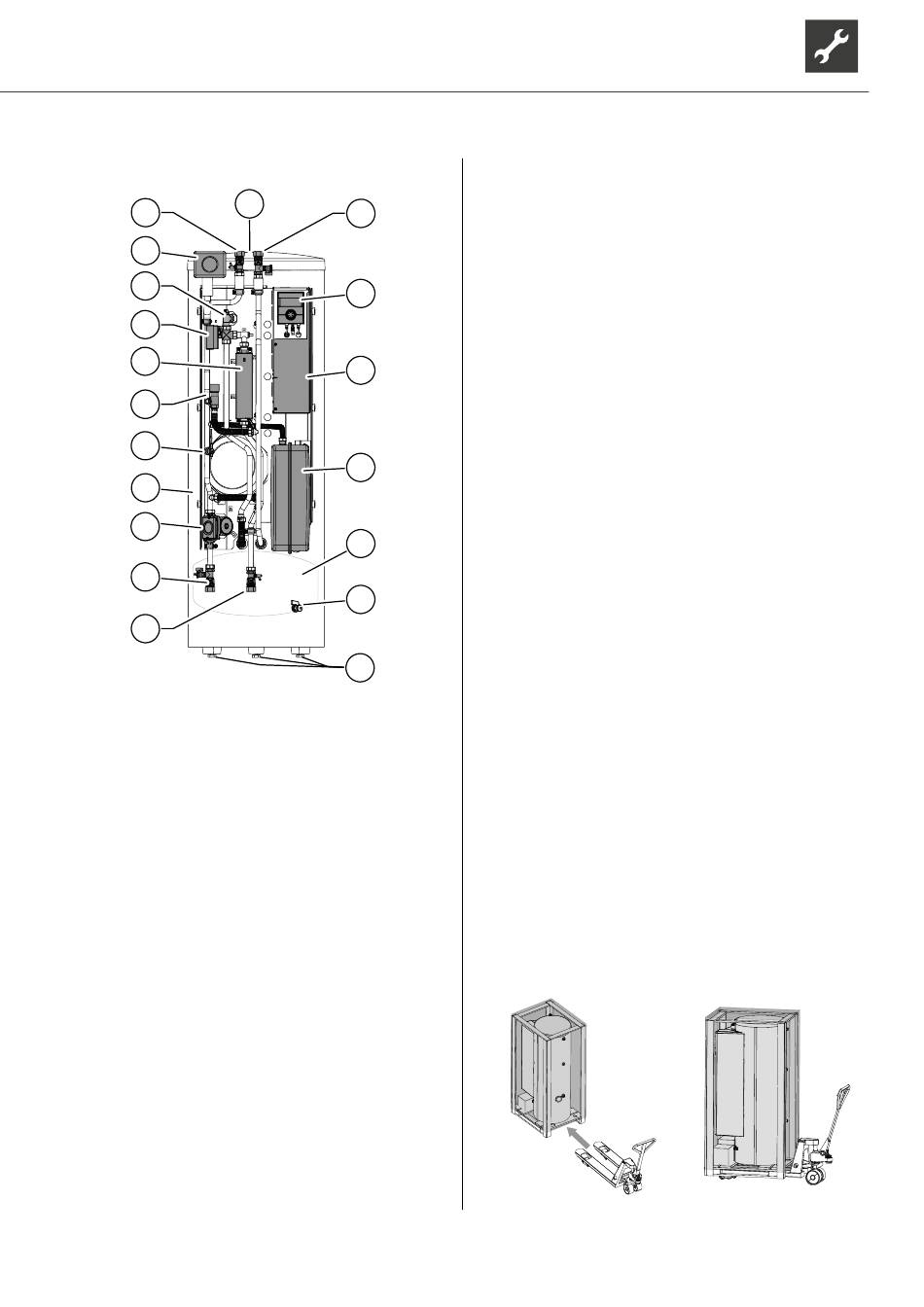

4.2 Componenten
11
10
9
8
7
6
5
4
3
2
1
1 Afsluitkraan met aftapkraan
2 Afsluitkraan met vul- en aftapkraan
3 Circulatiepomp verwarmingscircuit (HUP)
4 Warmdrinkwaterreservoir
5 Stromingsmeter
6 Overstortventiel
7 Elektrisch verwarmingselement achter
afschermplaat
8 Omschakelklep warm drinkwater
9 Ontluchtingsventiel
10 Veiligheidscomponent verwarmingscircuit
(geïsoleerd)
*)
11 Afsluitkraan verwarmingswater ingang
(retour)
*)
12 Oploselektrode
13 Afsluitkraan verwarmingswater uitgang
(aanvoer)
*)
14 Bedieningselement
15 Schakelkast
16 Expansievat
17 Buffervat
18 Aftap buffervat
19 Stelvoetjes
*)
te monteren op de opstellingsplaats
*)
Technische wijzigingen voorbehouden | 83053800fNL | ait-deutschland GmbH
12
13
14
15
16
17
18
19
*)
*)
*)
Typeplaatje
Aan de buitenkant van het apparaat is in de fabriek
een typeplaatje bevestigd.
Het typeplaatje bevat de volgende informatie boven-
aan:
●
apparaattype, artikelnummer
●
serienummer
Verder bevat het typeplaatje een overzicht van de be-
langrijkste technische gegevens.
5
Opslag, transport en
opstelling
5.1 Opslag
► Bescherm het apparaat tijdens de opslag tegen:
● vocht
● vorst
● stof en vuil
5.2 Transport en uitpakken
Instructies voor een veilig transport
Het apparaat is zwaar ( "Technische gegevens / le-
veringsomvang", pagina 20). Er bestaat gevaar voor
letsel en materiële schade bij het vallen of omvallen
van het apparaat.
De hydraulische aansluitingen zijn niet op mechani-
sche belastingen berekend.
► Til of vervoer het apparaat niet aan de hydrauli-
sche aansluitingen aan de voorkant.
► Transporteer het apparaat bij voorkeur met een
palletwagen of eventueel met een steekwagen of
draag het.
5.2.1 Transport met een palletwagen
