6. Montagehandleiding
I
Controleer de stevigheid en/of de stabiliteit van de muur of de onder-
grond voordat u de motor bevestigt.
I
Controleer de motor op zichtbare beschadigingen zoals breuken en
open leidingen voor deze in te bouwen.
I
Let op: wanneer de as vastgeschroefd of op andere wijze aan de
buisvormige huls bevestigd wordt, dient de afstand van het uiteinde
van de as tot het midden van de huls opgemeten en op de as
gemarkeerd te worden.
Bij het boren in de wikkelas nooit boren in de buurt van de
buismotor!
Sla niet op de buismotor wanneer deze op de as
geschoven wordt en laat de motor ook niet vallen.

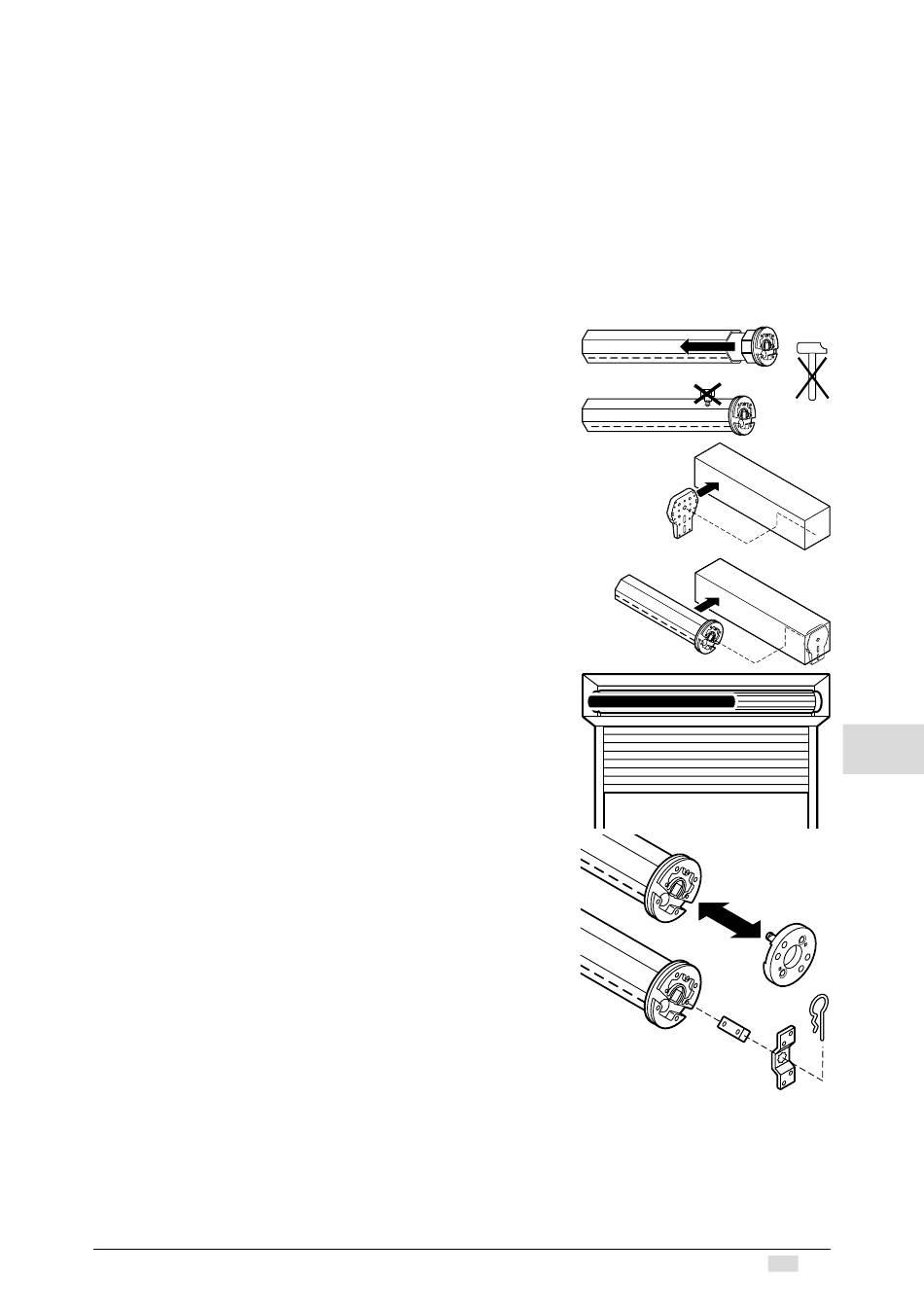

Inbouwen in het rolluik:
Bevestig de ophanging aan de aanwezige bouten of aan
de zijkant.
Schuif de motor met de bijbehorende adapter en de huls
tot aan het aanslagpunt van de adapter op de as.
Schuif aan de andere kant de asprop op de as.
Steek de as met de motor op de vaste of de draaibare
ophanging. Trek de asprop er aan de andere kant uit
tot de bout in het kogellager past.
Schroef de asprop vast aan de as.
Schroef de as vast aan de huls.
Bevestig het rolluik aan de as.
Alternatief: Gebruik bevestigingsmateriaal voor
prefab-elementen. Motor bevestigen. De ophanging klikt
op zijn plaats. Draai aan de veerring om de motor weer
los te krijgen.
Inbouwen in luifels en schermen:
Schuif de motor met de bijbehorende adapter en de huls
om de as tot aan het aanslagpunt van de adapter.
Bevestig de motorophanging aan de luifel.
Bevestig de motor met de doekas op de ophanging.
Afhankelijk van de motorkop kunnen verschillende
bevestigingsmogelijkheden gebruikt worden:
– Steek de motor met de vierkante bout in de opening en
borg hem met de spie
– Maak de motor vast aan de aanwezige ophanging
– Klik de motor vast en borg hem met een veer of een
draaihendel
I
De GEIGER SOLIDline-motor is
geschikt voor assen met een
diameter vanaf 50 mm!
