MECHANISCHE MONTAGE
De zender (TX) en de ontvanger (RX) moeten met de optische zijden kijkend naar elkaar worden
gemonteerd. De connectoren moeten aan dezelfde kant zitten en de afstand tussen de zender en de
ontvanger mag niet groter zijn dan omschreven in het hoofdstuk "Technische gegevens".
De twee units moeten zo goed als mogelijk mechanisch uitgelijnd en parallel gemonteerd worden.
De volgende stap is de precieze uitlijning, zoals weer gegeven in hoofdstuk 5 "Uitlijn Procedure".
Er zijn twee verschillende beugels om het lichtscherm te bevestigen:
Haakse bevestigingsbeugels
Haakse bevestigingsbeugels worden met alle SG4-B modellen meegeleverd (Fig.13).
Verdraaibare bevestigingsbeugels zijn als accessoire verkrijgbaar (zie Fig. 14 en hoofdstuk 14
"Accessoires").
21

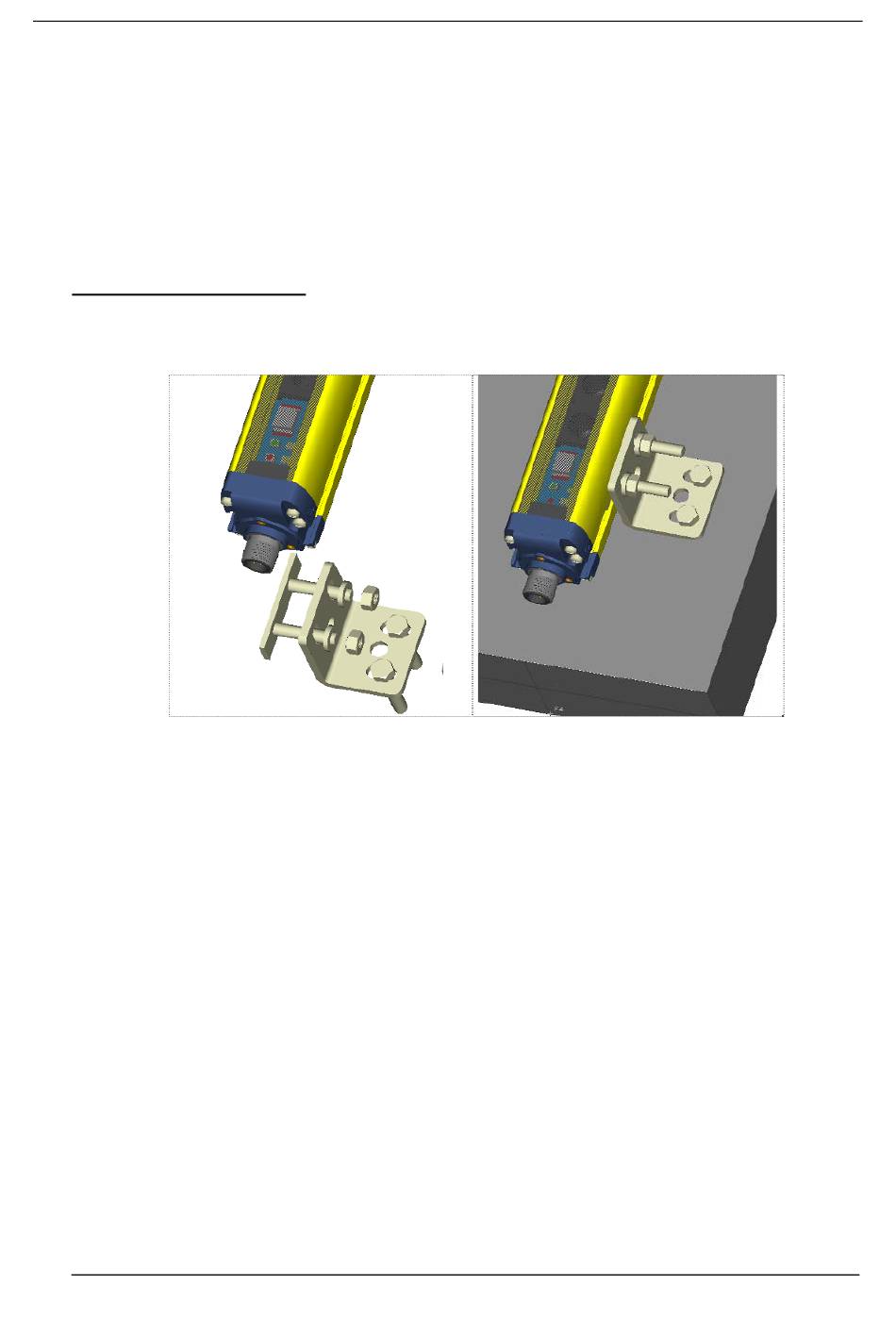

Fig. 13
