EDM functie
Het lichtscherm heeft een EDM functie (External Divice Monitoring). Deze
functie kan wel of niet worden geactiveerd.
EDM Actief:
- Sluit de groene draad (PIN 3) van de ontvangerunit niet aan, of sluit
deze aan op de '0V' (EDM actief = AAN).
- Sluit de EDM ingang (gele draad PIN 4) van de ontvangerunit aan via
normaal gesloten contacten van (het te monitoren) relais op de 24Vdc.
Opmerking: De decimale punt op het display laat zien dat de EDM
functie actief is.
EDM Niet actief:
- Sluit de groene draad (PIN 3) van de ontvangerunit aan op de 24Vdc
(EDM Niet actief = UIT)
- Sluit de gele draad (PIN 4) van de ontvangerunit niet aan, of sluit deze aan op de '0V'.

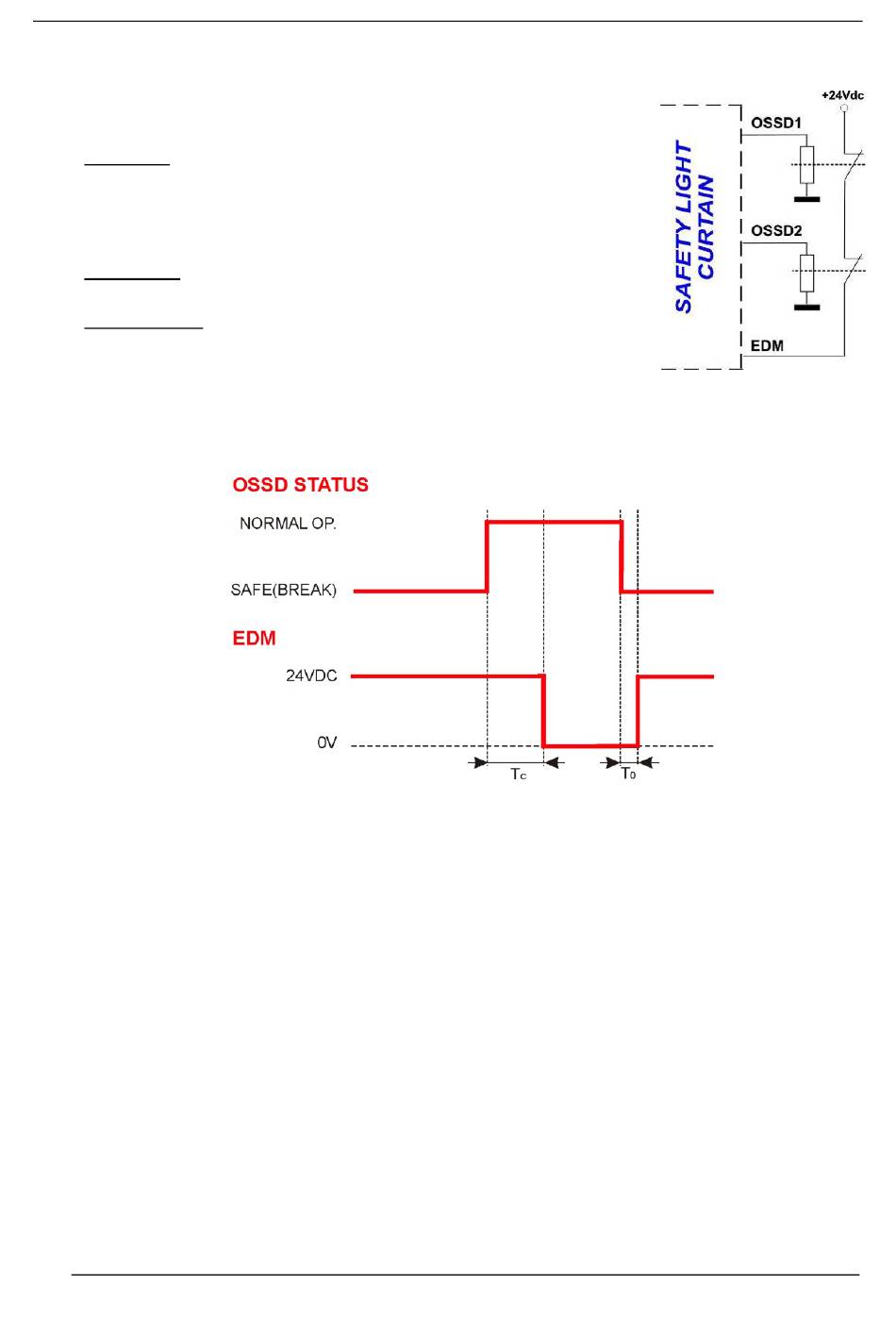

This function checks normally closed contact switch on OSSD status change.
350 msec: 350 msec: time after OSSD OFF-ON switch when EDM test is performed.
T
C
100 msec: time after OSSD ON-OFF switch when EDM test is performed.
T
0
33
