2.9
Instrumentaansluitingen en kabels

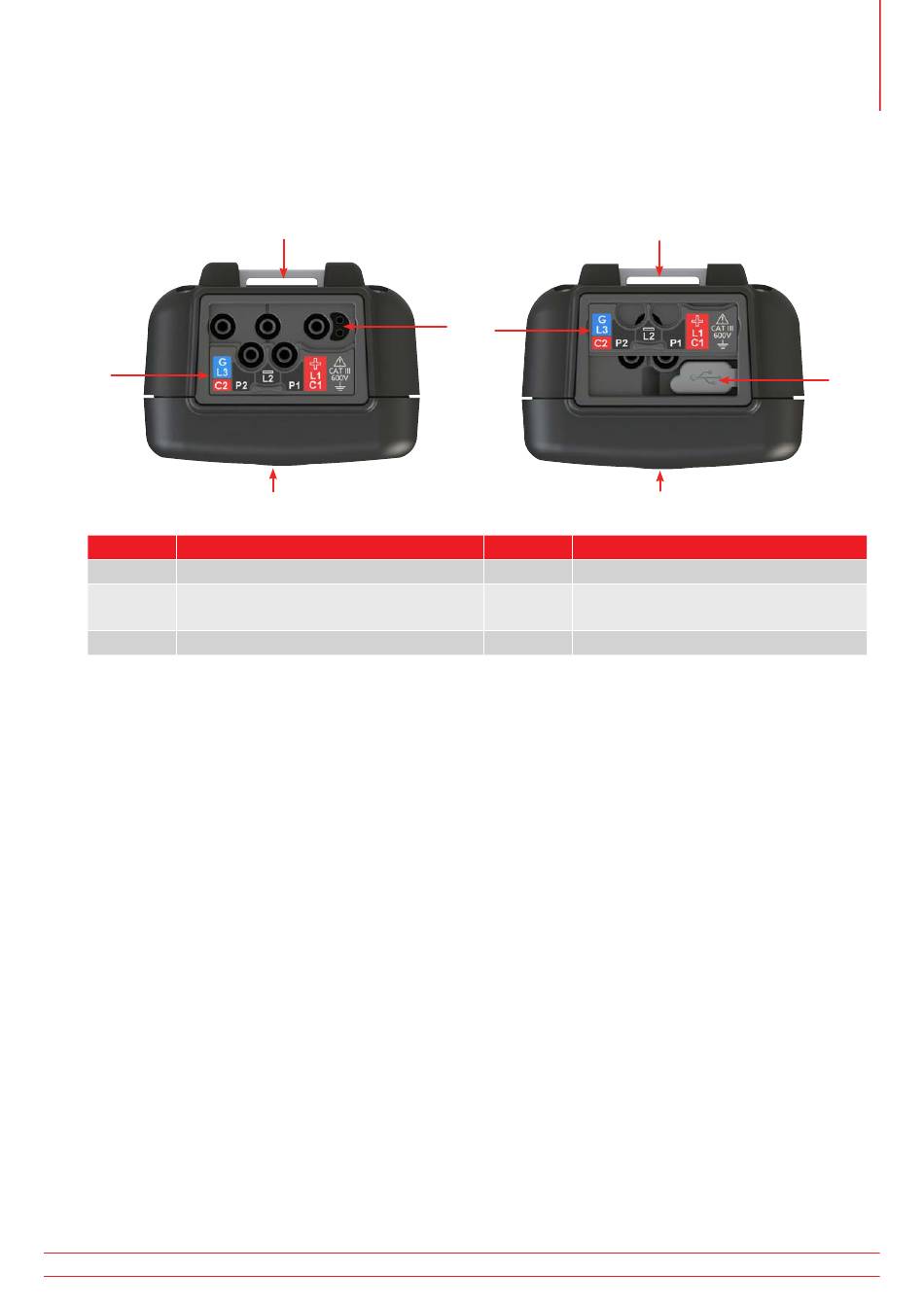

2.9.1 Bovenaanzicht MTR105
Schuifregelaar naar voren
3
Nr.
Beschrijving
1
Bevestigingspunt voor riem aan achterkant
2
Aansluiting voor batterijlader/
sondebediening
3
Schuifregelaar naar voren
De externe aansluitingen bevinden zich allemaal bovenop de MRT105. Er is een schuifkap geïnstalleerd om te
voorkomen dat tijdens gebruik van de USB-poort iets anders wordt aangesloten. Er kan alleen iets op de USB-poort
worden aangesloten wanneer de schuifkap volledig naar de achterkant van het instrument is geschoven.
Voor het opladen of het aansluiten van meetsnoeren moet de schuifkap naar voren zijn geschoven.
De aansluiting van de oplader is zodanig ontworpen dat er geen ander snoer kan worden aangesloten terwijl de
batterij in het instrument wordt opgeladen.
www.megger.com
1
6
Schuifregelaar naar achteren
2
4
Nr.
Beschrijving
4
Schuifregelaar naar achteren
5
USB-poort
6
Voorzijde
Inleiding
1
6
MTR105
5
11
