4.7
3 Phase (3P)

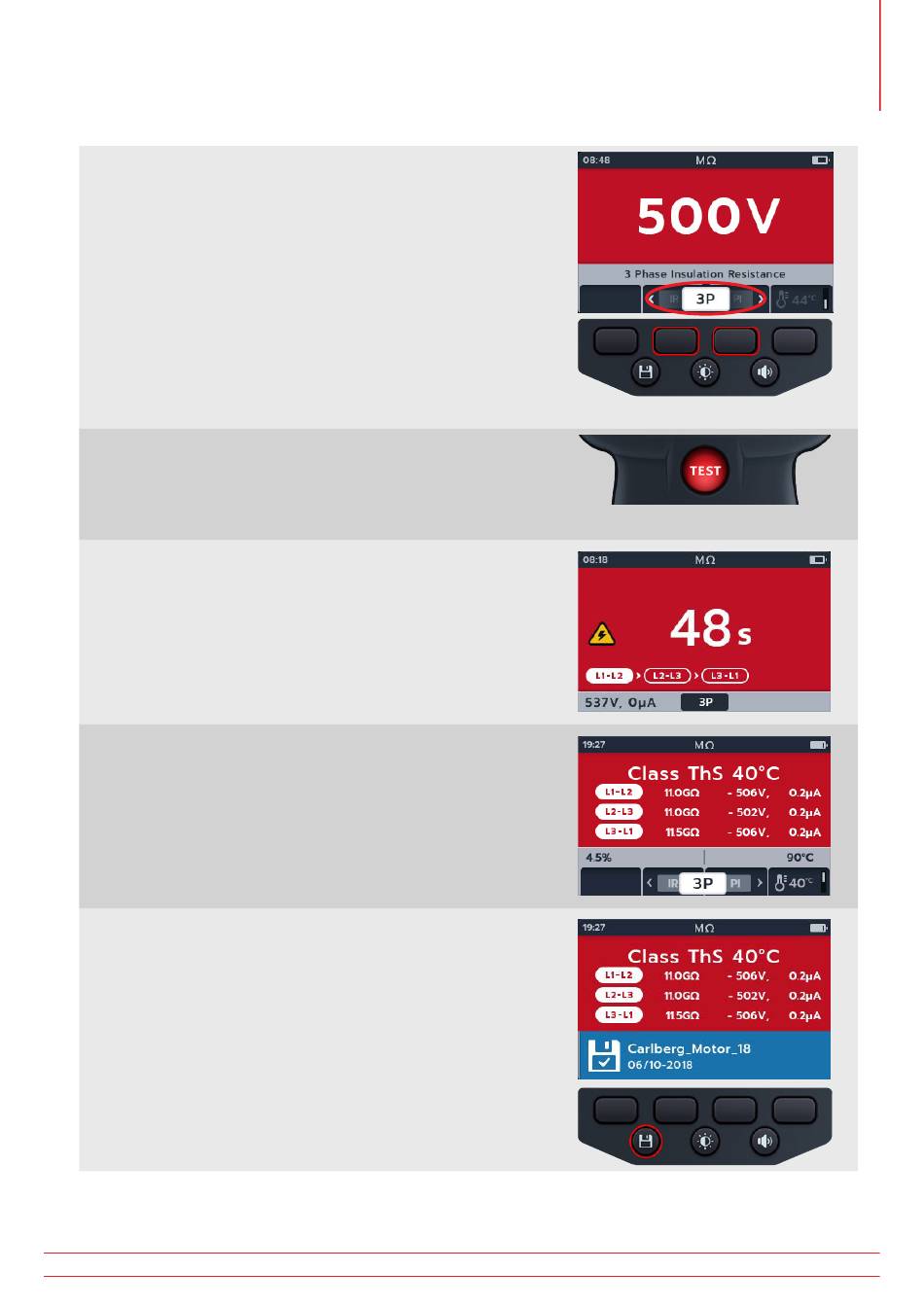

1. Het display toont de geselecteerde spanning, in dit geval 500 V.
2. Druk op softkeys 2 en 3 om de carrousel via de submodi naar
links of rechts te verplaatsen, naar 3P (3-fasig)
OPMERKING: De tekst van de volledige titel van de submodus
verschijnt gedurende enkele seconden in het secundaire veld.
3. If required, press soft key 4 to toggle between temperature
compensation on and off.
OPMERKING: Dit is beschikbaar in de testmodi IR, 3 fasen en
Getimed.
To adjust the temperature compensation, Hoofdstuk 14.2.4
Temperatuurcompensatie pagina 73
4. Druk op de TEST-knop om de test te starten.
Er knippert een waarschuwingsdriehoek op het scherm.
OPMERKING: De test kan op elk moment worden gestopt
door op de TEST-knop te drukken
5. Tijdens de tests
ƒ
Het primaire veld geeft een afteller in seconden,
waarschuwingsdriehoek en de voltooide fase-naar-fasetests in
de driefasevolgorde weer. Elk fasepictogram knippert tijdens
elke test.
worden in het secundaire veld de werkelijke
ƒ
uitgangsspanning en de gemeten stroom weergegeven.
6. Wanneer de test is voltooid
ƒ
worden in het primaire veld de testresultaten en ook
de werkelijke uitgangsspanning en de gemeten stroom
weergegeven.
ƒ
Het secundaire veld toont het verschilpercentage (%) en de
temperatuurcompensatie
7. Het resultaat kan worden opgeslagen door op de OPSLAAN-
knop te drukken. Er wordt een bericht weergegeven waarin
u wordt geïnformeerd dat de gegevens zijn opgeslagen en in
welke apparaat-ID deze zijn opgeslagen.
OPMERKING: OPMERKING: Als de test is gestopt voordat deze
is voltooid, kan ze niet worden opgeslagen
8. Druk nogmaals op de TEST-knop om de test opnieuw te starten.
www.megger.com
Isolatieweerstandstests
MTR105
23
