AN1: 4-20 mA, sensor 1
AN2: 4-20 mA, sensor 2
AN3: 0-10 V, set extern
AN4: 0-10 V, trimmer voor de regeling van de frequentie of set extern 2
+10
+15
Het wordt geadviseerd om reeds geïsoleerde adereindhulzen te gebruiken.
Gebruik afgeschermde kabels en zorg ervoor dat de afscherming met de EMC-clips geaard blijft.

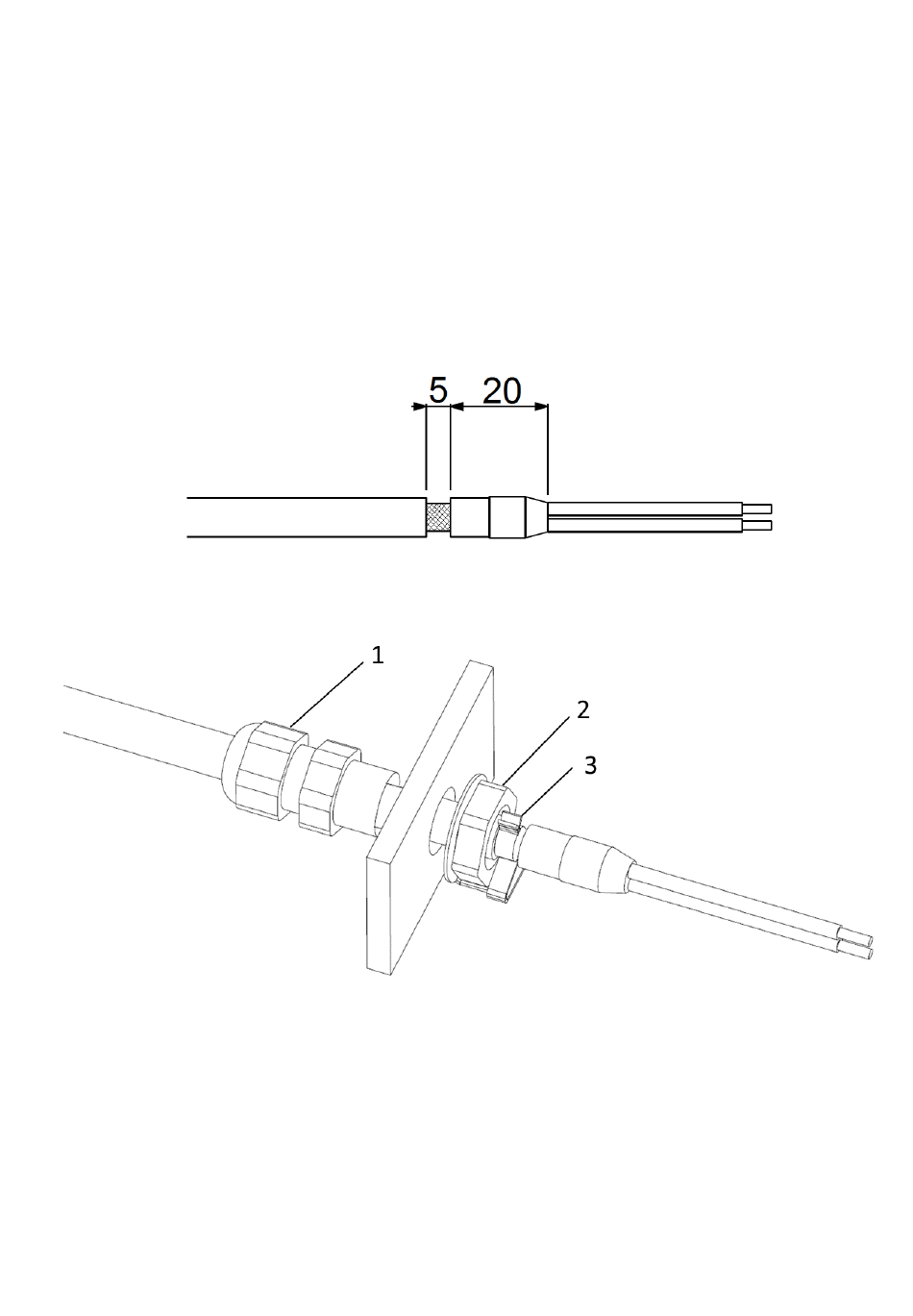

Volg de onderstaande aanwijzingen voor het strippen van de kabel en de correcte montage van de EMC-clip.
1. Kabelwartel
M12
2. Contramoer
3. EMC-clips
11
