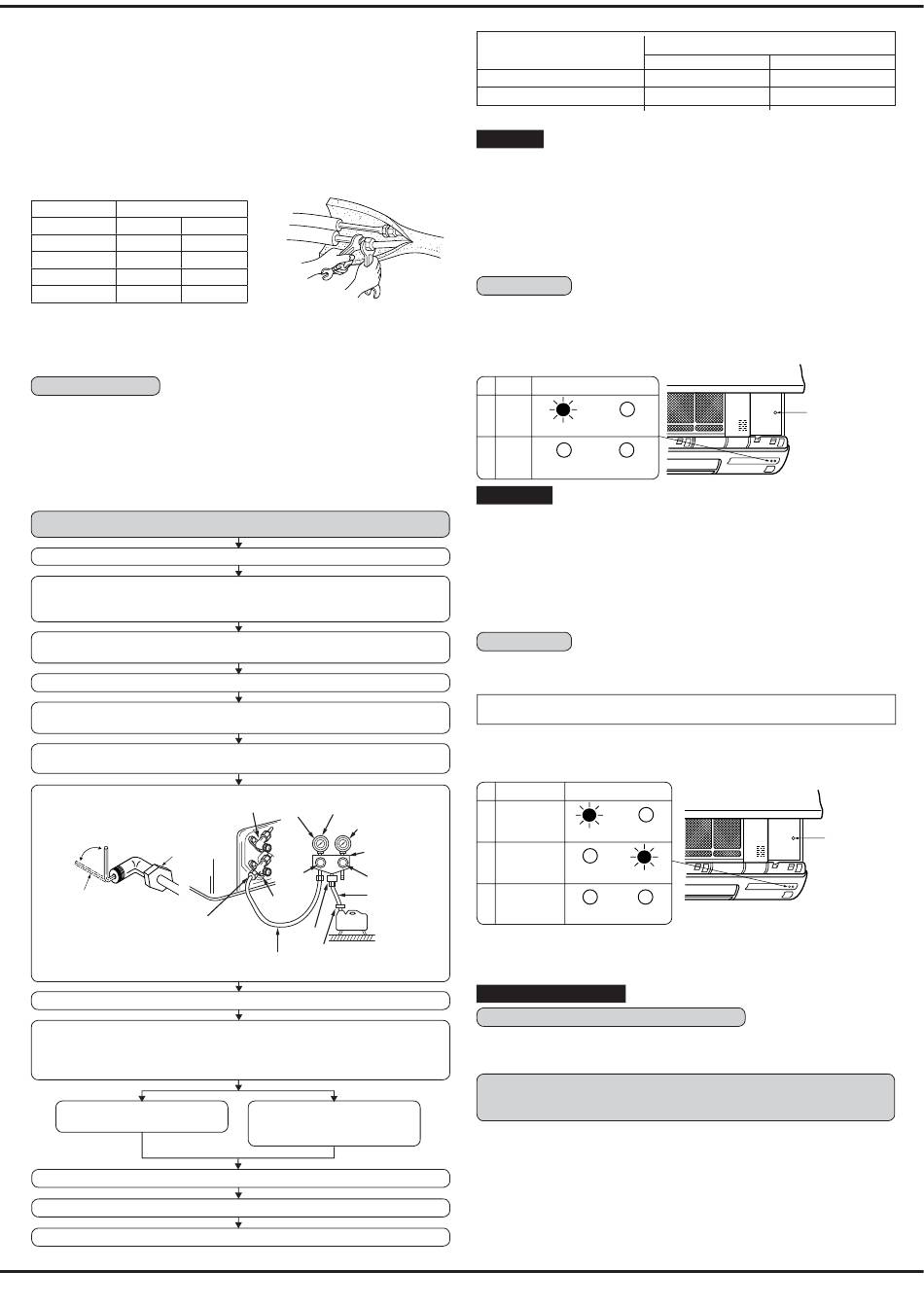

6-3 AANSLUITEN VAN LEIDINGEN

Opmerking:
Bevestig een conische moer met een momentsleutel zoals aangegeven in onder-
staande tabel. Een conische moer moet niet te stevig worden aangedraaid, aangezien
deze dan na verloop van tijd kan breken en lekkage van koelvloeistof kan veroorzaken.
1 Aansluiten op binnenunit
Verbind zowel de vloeistof- als de gasleidingen met de binnenunit.
Breng een dunne laag koelolie J op het raakvlak van de leiding aan.
Breng voor het aansluiten eerst het midden in lijn en draai vervolgens de fl ensmoer 3
tot 4 slagen.
Gebruik het aanhaalkoppel dat in de onderstaande tabel is aangegeven ter referentie
voor het koppelstuk van de binnenunit en draai vast met behulp van twee sleutels.
Overmatig aandraaien beschadigt de afdichting.
Leidingdiameter
Aanhaalkoppel
mm
N·m
kgf·cm
6,35
13,7 tot 17,7
140 tot 180
9,52
34,3 tot 41,2
350 tot 420
12,7
49,0 tot 56,4
500 tot 575
15,88
73,5 tot 78,4
750 tot 800
2 Aansluiten op de buitenunit
Verbind leidingen met stopklep van leidingverbindingen van de binnenunit op dezelfde
wijze als bij het aansluiten op de binnenunit.
Gebruik een sleutel of spanner voor het vastzetten en gebruik hetzelfde aanhaalkop-
pel als u bij het aansluiten op de binnenunit heeft gebruikt.
ISOLATIE EN TAPE
1 Bedek de leidingverbindingen met afdekkingen voor leidingen.
2 Leidingen buiten moeten goed en geheel, inclusief de kleppen, worden geïsoleerd.
3 Gebruik leidingtape G en wikkel het tape vanaf de ingang van de buitenunit.
Zet het eind van het leidingtape G met tape (voorzien van plakmiddel) vast.
Wanneer leidingen via het plafond, door een kast of andere plaatsen met hoge
temperaturen en vochtigheid worden geleid, moet u extra los verkrijgbare isolatie om
de leidingen wikkelen, zodat condensvorming geen probleem zal zijn.

6-4 ONTLUCHTEN EN TESTEN OP LEKKEN

ONTLUCHTINGSPROCEDURES
Sluit de koelleidingen (zowel de vloeistof- als gasleidingen) tussen de binnen- en buitenunit aan.
Verwijder de onderhoudsopeningdop van de stopklep aan de zijde van de gaslei-
ding van de buitenunit. (De stopklep werkt niet in de originele stand, zoals bij het
verlaten van de fabriek ingesteld (geheel gesloten met dop aangebracht).)
Sluit de meter spruitstukklep en de vacuümpomp op de onderhoudsopening van de
stopklep aan de zijde met de vloeistofl eiding aan de buitenunit aan.
Start de vacuümpomp. (Trek vacuüm gedurende meer dan 15 minuten.)
Controleer het vacuüm met de meter spruitstukklep. Sluit vervolgens de meter
spruitstukklep en stop de vacuümpomp.
Wacht één of twee minuten. Controleer of de wijzer van de meter spruitstukklep in
dezelfde stand blijft. Controleer of de drukmeter –0,101 MPa [Meter] (–760 mmHg) toont.
*Sluiten
Stopklep
*Openen
Zeshoekige sleutel
Onderhoudsingang
*4 tot 5 slagen
Verwijder de meter spruitstukklep snel van de onderhoudsopening van de stopklep.
Nadat de koelstofpijpen zijn aangesloten en ontlucht, dient u alle afsluiters aan
beide kanten van de gaspijp en vloeistofpijp volledig te openen.
Bediening zonder geheel openen verlaagt de prestaties van de airconditioner en
veroorzaakt problemen.
Leidinglengte maximaal 7 meter.
Geen extra gas vereist.
Draai de dop van de onderhoudsopening weer vast tot de originele stand.
Draai de dop weer vast.
Test op lekken.
Compounddrukmeter
-0,101 MPa
Stopklep
(R410A)
(-760 mmHg)
Drukmeter (R410A)
Inlaatklep drukm-
eter (R410A)
Hendel Ho
Hendel
La
Aanvoerslang
Stopklep
(R410A)
Vakuüm-
(of de vacuüm-
pomp
pomp
Venstertje
met terugstroom-
Adapter ter
preventie)
Aanvoerslang
voorkoming van
(R410A)
terugstromen
Leidinglengte meer dan 7 meter.
Extra gas zoals vermeld vereist.
(zie 3)
Dop van de onderhoudsopening
Dop van stopklep
6-5 TESTEN
MS-type
Voordat u de testloop uitvoert, moet u nogmaals op foute bedrading controleren.
Verkeerde aansluiting van de bedrading veroorzaakt een onjuiste werking of een
doorgebrande zekering, waardoor de werking onmogelijk wordt.
Druk op de EMERGENCY OPERATION schakelaar om de werking te testen. Nadat
u eenmaal op de EMERGENCY OPERATION schakelaar heeft gedrukt, begint de
airconditioner de werking te testen door 30 minuten continu in bedrijf te zijn. De ther-
mostaat werkt gedurende deze periode niet. Na 30 minuten start de airconditioner
EMERGENCY OPERATION (noodwerking) met een vastgestelde temperatuur van
24°C in zowel de koel- en verwarmstand van de airconditioner.
Voer de test middels de volgende handelingen uit.
PROCEDURE
Druk op de EMERGENCY OPERATION schakelaar.
1 Druk eenmaal, en na een zelftest van 30 minuten start de EMERGENCY COOL functie.
2 Druk nogmaals om de werking te stoppen.
(Door herhaaldelijk op de EMERGENCY OPERATION schakelaar te drukken, wordt
afwisselend 1, 2 en 3 uitgevoerd.)
Mode Operation Indicator lamp
1 COOL
(Light)
(Off)
2 STOP
(Off)
(Off)
MSH-type
Controleer of alle aansluitingen en verbindingen juist zijn alvorens te testen.
Verkeerde aansluiting van de bedrading veroorzaakt een onjuiste werking of een
doorgebrande zekering, waardoor de werking onmogelijk wordt.
Druk op de EMERGENCY OPERATION schakelaar om de werking te testen. Nadat
u eenmaal op de EMERGENCY OPERATION schakelaar heeft gedrukt, begint de
airconditioner de werking te testen door 30 minuten continu in bedrijf te zijn.
De thermostaat werkt gedurende deze periode niet. Na 30 minuten begint het ap-
paraat de EMERGENCY OPERATION bij een vaste temperatuurinstelling van 24°C
in COOL MODE of HEAT MODE.
Voer de test middels de volgende handelingen uit.
PROCEDURE
Druk op de EMERGENCY OPERATION schakelaar.
1 Druk eenmaal, en na een zelftest van 30 minuten start de EMERGENCY COOL
functie.
Inspecteer de aansluitingen van de verbindingskabel tussen binnen- en buitenunit
A, wanneer het linkerlampje van de bedieningsindicator elke 0,5 seconde knippert.
2 Door nogmaals te drukken wordt de verwarmfunctie (EMERGENCY HEAT MODE)
geactiveerd.
3 Druk nogmaals om de werking te stoppen.
(Door herhaaldelijk op de EMERGENCY OPERATION schakelaar te drukken, wordt
Functie
Indicator
KOELEN
1
(COOL)
(Licht op)
(Uit)
VERWARMEN
2
(HEAT)
(Uit)
(Licht op)
3
STOP
(Uit)
(Uit)
Bij het starten van de verwarmingsstand, is het mogelijk dat de ventilator van het
binnenapparaat niet werkt om te voorkomen dat er koele lucht wordt geblazen.
Wacht gedurende enkele minuten totdat de temperatuur van de warmtewisselaar is
gestegen en er warme lucht wordt geblazen.
MS-type en MSH-type.
Controleren of de afstandsbediening werkt
Druk op de ON/OFF toets van de afstandsbediening en controleer of u een elekt-
ronische pieptoon van binnenuit hoort. Druk nogmaals op de ON/OFF toets om de
airconditioner weer uit te schakelen.
Indien de binnenunit via de afstandsbediening wordt bediend, zullen
de testprocedure en de noodwerking worden geannuleerd door de
ontvangen signalen van de afstandsbediening.
Nadat u de airconditioner heeft uitgeschakeld kan de compressor ter bescherming
de eerste 3 minuten niet opnieuw worden ingeschakeld.

6-6 UITLEG AAN DE KLANT

Leg het volgende uit aan de klant me behulp van de GEBRUIKSAANWIJZINGEN:
regelen van de temperatuur, verwijderen van de luchtfi lters, verwijderen en terugp-
laatsen van de afstandbediening uit en in de houder voor afstandbediening, reinigen
van de airconditioner, voorzorgsmaatregelen voor het gebruik etc.
Beveel de klant aan de GEBRUIKSAANWIJZINGEN goed door te lezen.
Aanhaalkoppel
N·m
kgf·cm
13,7 tot 17,7
140 tot 180
19,6 tot 29,4
200 tot 300
EMERGENCY
OPERATION switch
EMERGENCY
OPERATION
schakelaar
