2.6 Aansluitingen en interfaces
2.6.1 Elektrische aansluiting
Het apparaat is ontworpen voor de bedrijfsvoering op een elektriciteitsnet met een systeemim-
pedantie Z
op het overdrachtspunt (huisaansluiting) van maximaal 0,292 Ohm. De exploi-
max
tant moet zich ervan overtuigen, dat het apparaat uitsluitend op een elektriciteitsnet wordt
aangesloten dat aan deze eisen voldoet. Indien noodzakelijk kan de systeemimpedantie bij het
lokale energiebedrijf worden opgevraagd.
Bij de aansluiting moeten de voorschriften worden nageleefd die specifiek voor het land gel-
den (bijv. in Duitsland conform DIN VDE 0100 met aardlekbeveiliging).
2.6.2 Communicatie-interfaces
De interfaces zijn voor apparaten bedoeld die voldoen aan de eisen volgens IEC 60950-1.
USB-interface
Het apparaat is standaard uitgerust met een
USB-interface volgens de USB-specificaties.
Hiermee kunnen
►
programma's vanaf een USB-opslagmedi-
um naar het apparaat worden geladen (zie
bladzijde 57).
►
protocollen vanaf het apparaat naar een
USB-opslagmedium worden geëxporteerd
(zie bladzijde 59).
►
USER-ID-gegevens vanaf een USB-opslag-
medium naar het apparaat worden geladen
(zie bladzijde60).

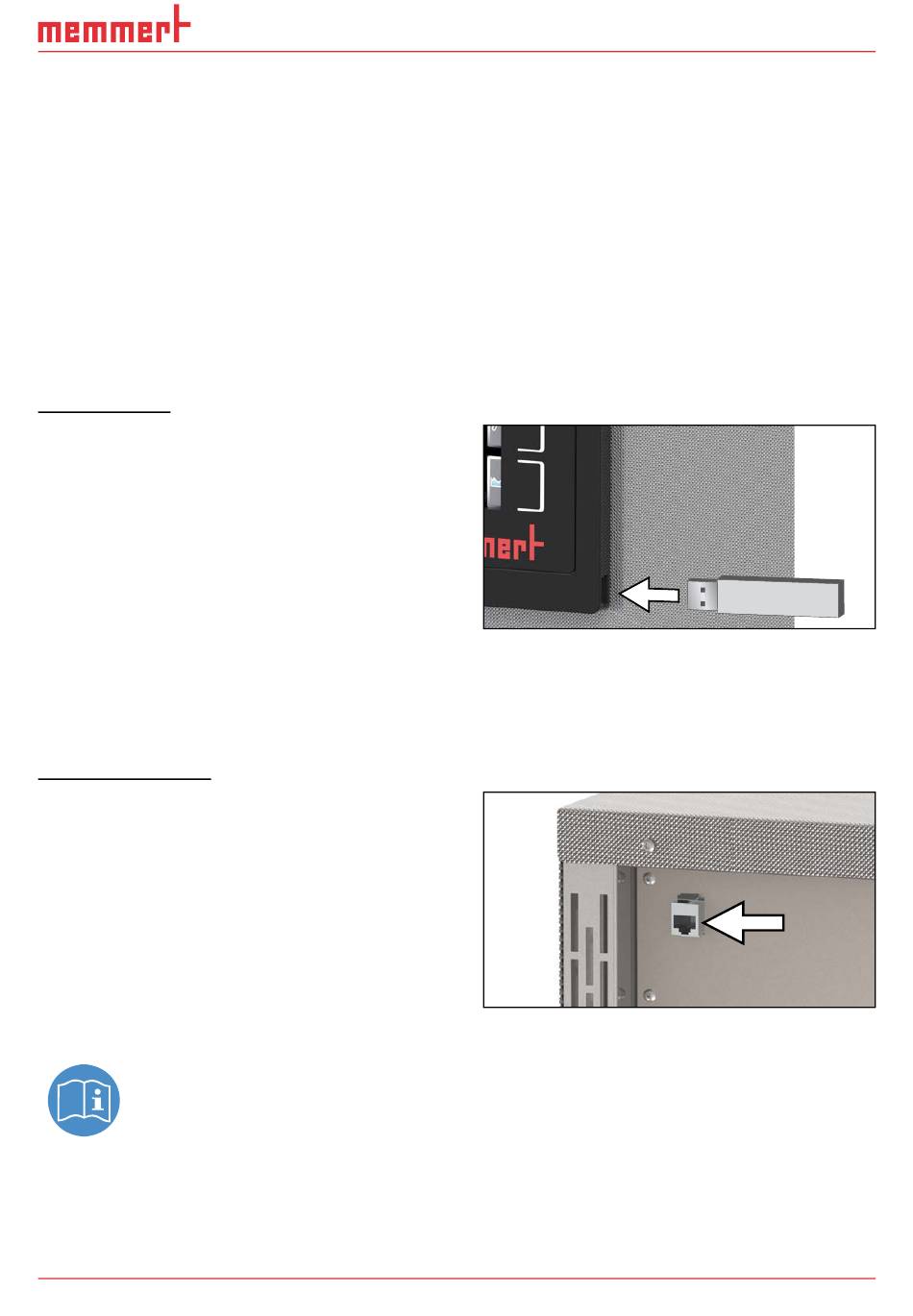

De USB-aansluiting is aan de rechterzijkant onder de ControlCOCKPIT geplaatst (afb. 4).
Ethernet-interface
Via een Ethernet-interface kan het apparaat op
een netwerk worden aangesloten. Met de soft-
ware AtmoCONTROL gemaakte programma's
kunnen naar het apparaat worden geladen
en protocollen kunnen worden uitgelezen. De
Ethernet-interface is aan de achterzijde van het
apparaat geplaatst (afb. 5).
Ter identificatie moet elk aangesloten apparaat
zijn voorzien van een uniek IP-adres. Het instel-
len van IP-adressen is beschreven op bladzijde
47.
Het via Ethernet laden van programma's is beschreven in het meegeleverde hand-
boek voor AtmoCONTROL.
Met een optionele USB-Ethernet-converter kan het apparaat rechtstreeks worden verbonden
met de USB-interface van een PC of laptop (zie hoofdstuk Optioneel toebehoren op bladzijde
17).
D33268 | Stand 06/2016
Constructie en omschrijving
afb. 4
USB-interface
afb. 5
Ethernet-interface
13
