Configureren van het GALAXY GX2 systeem
Om toegang te kunnen krijgen tot alle cilinderconfiguraties van het GALAXY GX2 sy-
steem, moet een elektronische cilinderhouder worden aangesloten op het GALAXY
GX2 systeem.
Als de teststand GEEN cilinderhouders gebruikt, zijn de gasaansluitingen op de meest linkse
GALAXY GX2 teststand [ afb. 17] als volgt van boven naar beneden:
Frisse lucht
-
Cilinder 1
-
Cilinder 2
-
Cilinder 3
-
Cilinder 4
-

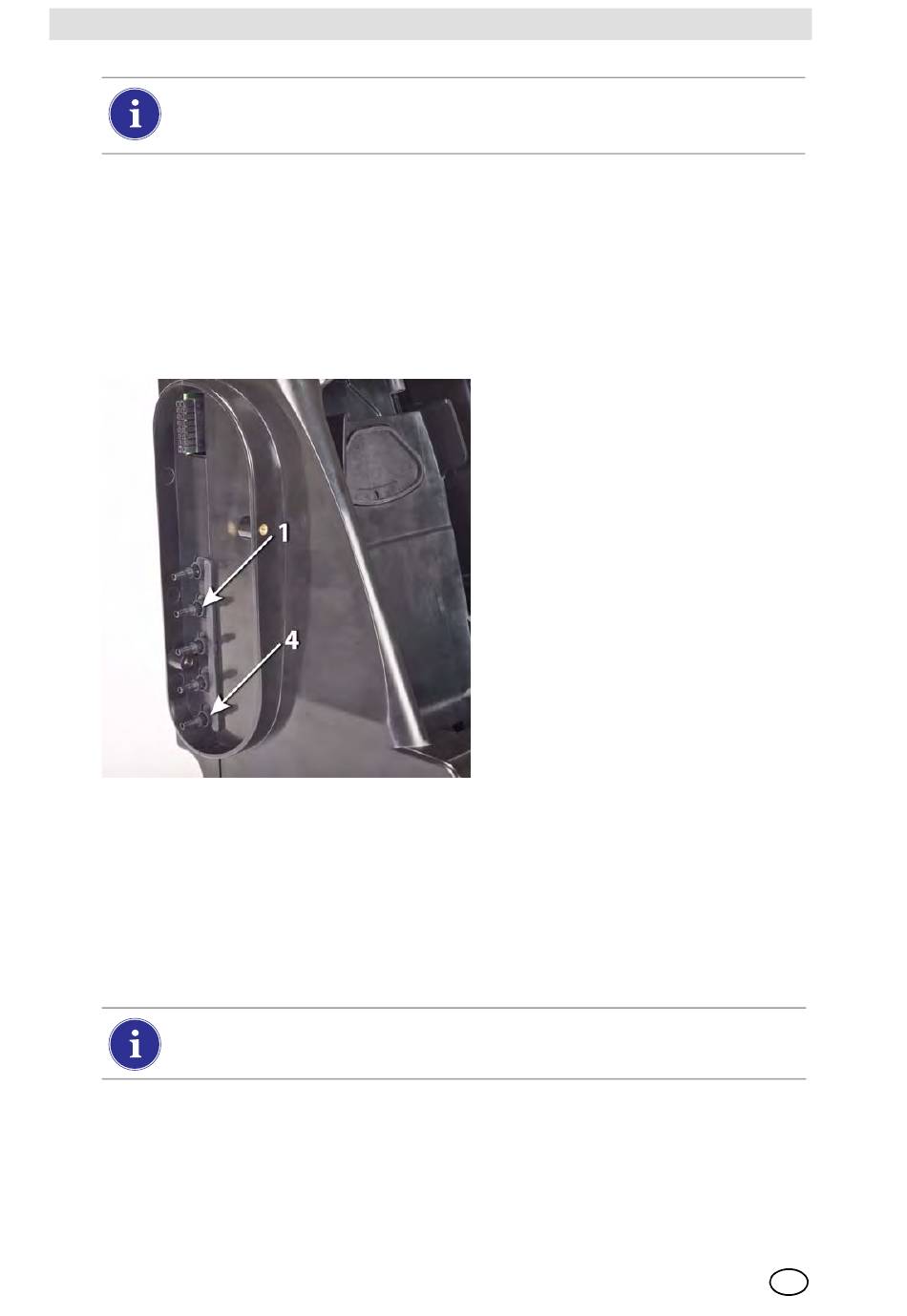

Fig. 17 Gasinlaten op de teststand
Als de teststand gebruik maakt van cilinderhouders [ afb. 10], worden ze zo van rechts naar
links opgesteld:
Cilinder 1 staat het dichtst bij de teststand.
-
Cilinder 2 staat links van cilinder 1.
-
Cilinder 3 staat links van cilinder 2.
-
Cilinder 4 staat links van cilinder 3.
-
Frisse Lucht is de bovenste poort op de laatste (meest rechtse) cilinderhouder.
