Installeren van Uponor Smatrix Wave/Wave PLUS
CZ
regelmodule
DE
5.1
Plaats van de regelmodule
Raadpleeg de richtlijnen voor het voorbereiden van de
DK
installatie (zie paragraaf 4.2 Installatie voorbereiden) en
hanteer de volgende richtlijnen bij het plaatsen van de
regelmodule:
EE
•
Plaats de regelmodule vlak boven de verdeler. •
Controleer de plaats van het 230 V AC stopcontact,
ES
of, als dat volgens lokale eisen verplicht is, bij een
aansluitkast die op het lichtnet is aangesloten.
•
Controleer of de afdekking van de regelmodule
FI
eenvoudig verwijderd kan worden.
•
Controleer of connectoren en schakelaars makkelijk
FR
bereikbaar zijn.
Modulaire plaatsing
HR
De regelmodule is ontworpen met de gedachte om
modulair te plaatsen. Dit betekent dat alle belangrijke
delen losneembaar zijn en apart geplaatst kunnen
HU
worden (extra bedrading kan nodig zijn, afhankelijk van
de plaatsing).
IT
LT
LV
NL
NO
PL
PT
RO
RU
SE
SK
22
U P O N O R S M AT R I X W AV E / W AV E P L U S · I N S TA L L AT I E - E N B E D I E N I N G S H A N D L E I D I N G

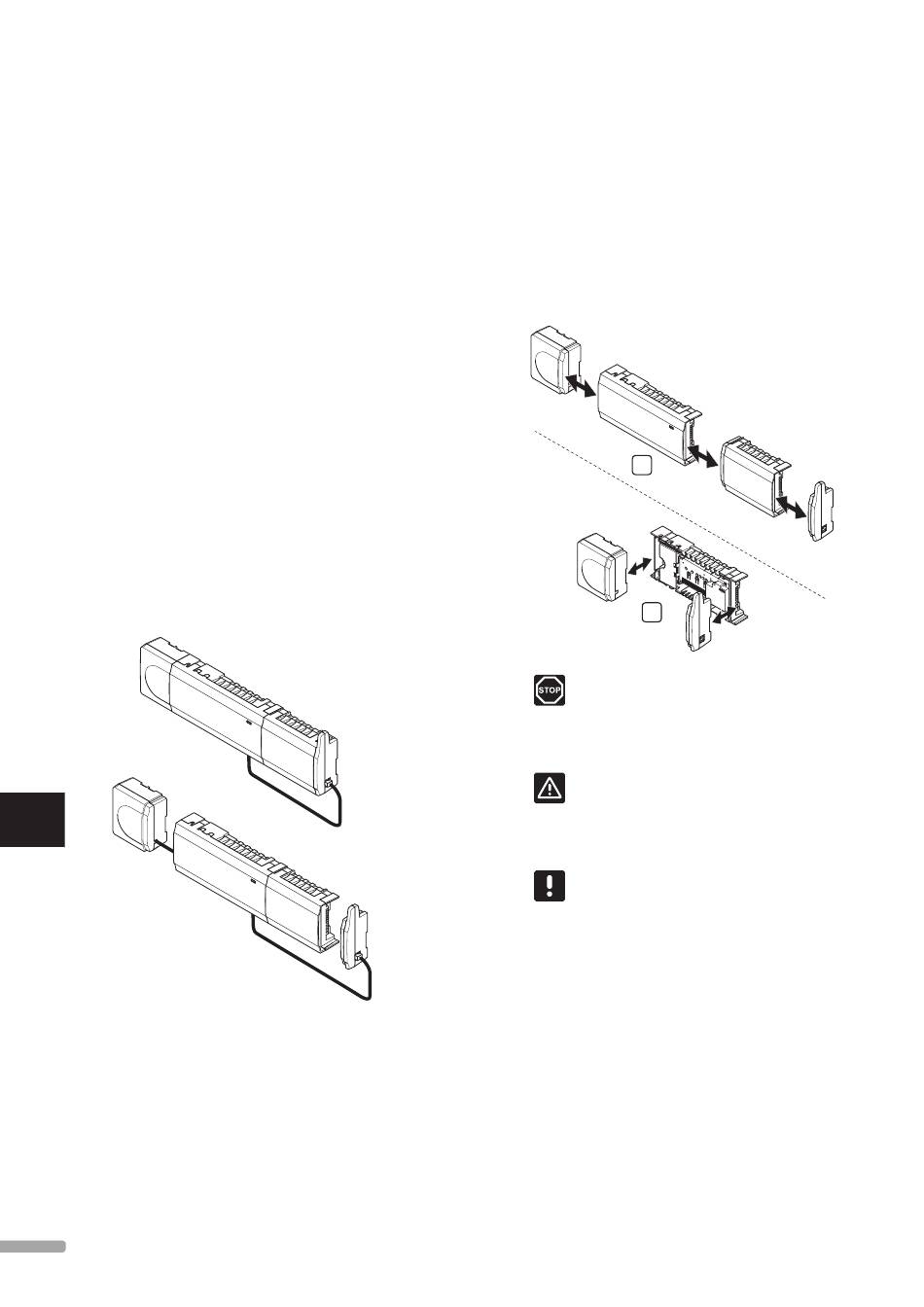

De onderdelen bevestigen/losnemen
De onderdelen kunnen gekoppeld of losgenomen worden
genomen zonder de afdekkingen (A) verwijderd hoeven
te worden, of ze kunnen op hun plaats geschoven
worden wanneer de afdekkingen verwijderd zijn (B).
A
B
Waarschuwing!
De transformator is zwaar en kan loskomen
als de regelmodule ondersteboven wordt
gehouden zonder dat de afdekking erop zit.
Voorzichtig!
De uitbreidingsmodule moet, vanwege de
aansluitpennen die uit de module steken, op
zijn plek worden geklemd.
LET OP!
De bedrading tussen de transformator en de
besturingsprint dient vóór het verwijderen
van de transformator te worden losgemaakt.
