Regelmodule aan de wand
bevestigen
CZ
De regelmodule wordt geleverd in een set met
schroeven, pluggen en een DIN-rail.
DE
DIN-rail (aanbevolen)
Bevestig de DIN-rail op de wand met de schroeven en
DK
pluggen. De regelmodule wordt dan op de DIN-rail bevestigd.

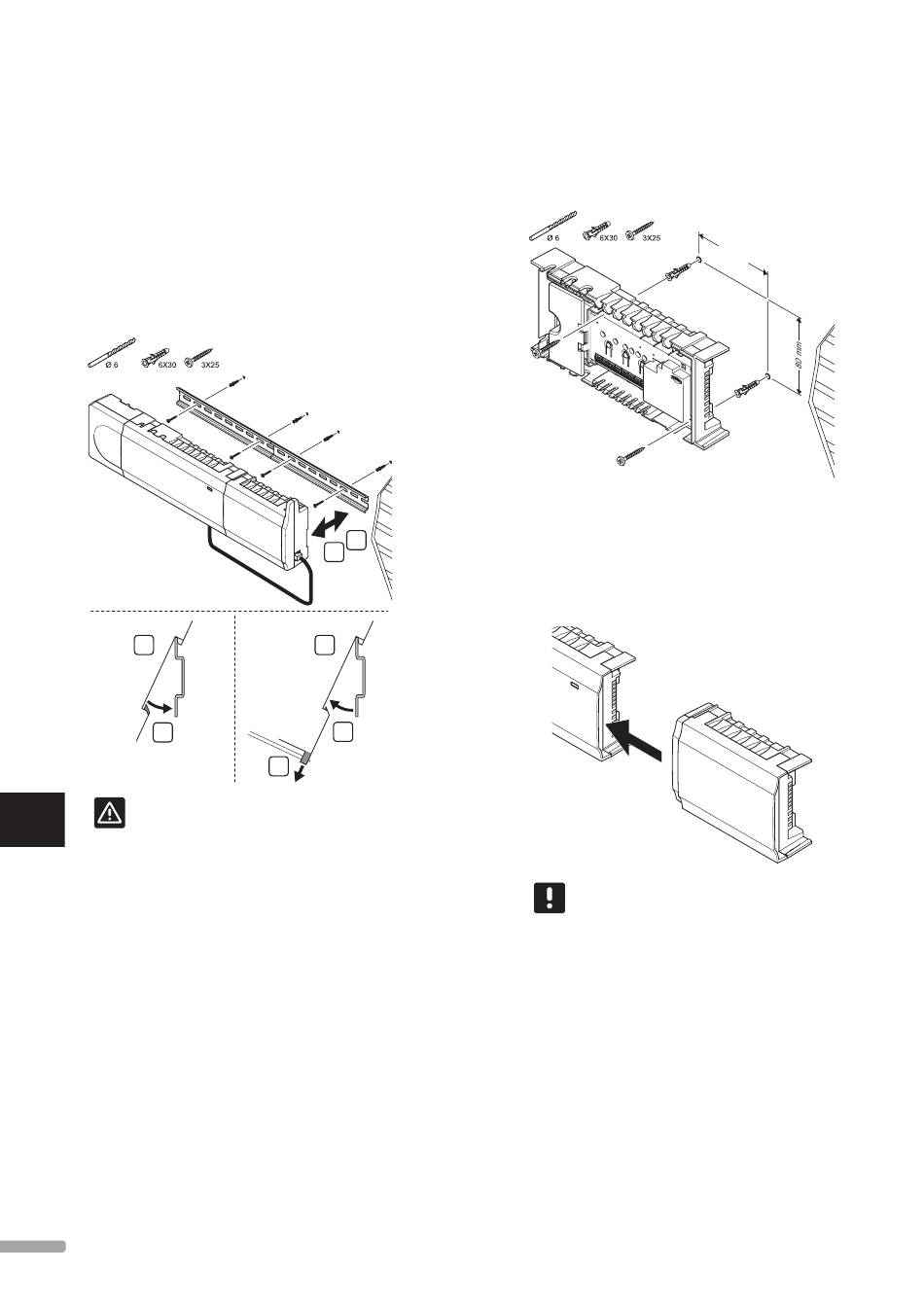

De onderstaande afbeelding laat zien hoe de
regelmodule op de DIN-rail bevestigd moet worden (A)
EE
en eraf gehaald kan worden (B).
ES
FI
FR
HR
HU
A
IT
LT
1
LV
Voorzichtig!
NL
Zorg dat de regelmodule, als u de DIN-rail
niet horizontaal plaatst, er niet af kan glijden.
NO
PL
PT
RO
RU
SE
SK
24
B
A
B
2
1
U P O N O R S M AT R I X W AV E / W AV E P L U S · I N S TA L L AT I E - E N B E D I E N I N G S H A N D L E I D I N G
Schroeven en pluggen
De onderstaande figuur toont de positie van de
bevestigingsgaten van de regelmodule en hoe deze aan
de wand dient te worden bevestigd met schroeven en
pluggen.
5.4
Aansluiten van de
uitbreidingsmodule (optie)
Bevestig de uitbreidingsmodule
De onderstaande afbeelding laat zien hoe de
uitbreidingsmodule op de regelmodule dient te worden
aangesloten.
LET OP!
Per regelmodule wordt slechts één
uitbreidingsmodule ondersteund.
