Electric Pen Drive-systeem

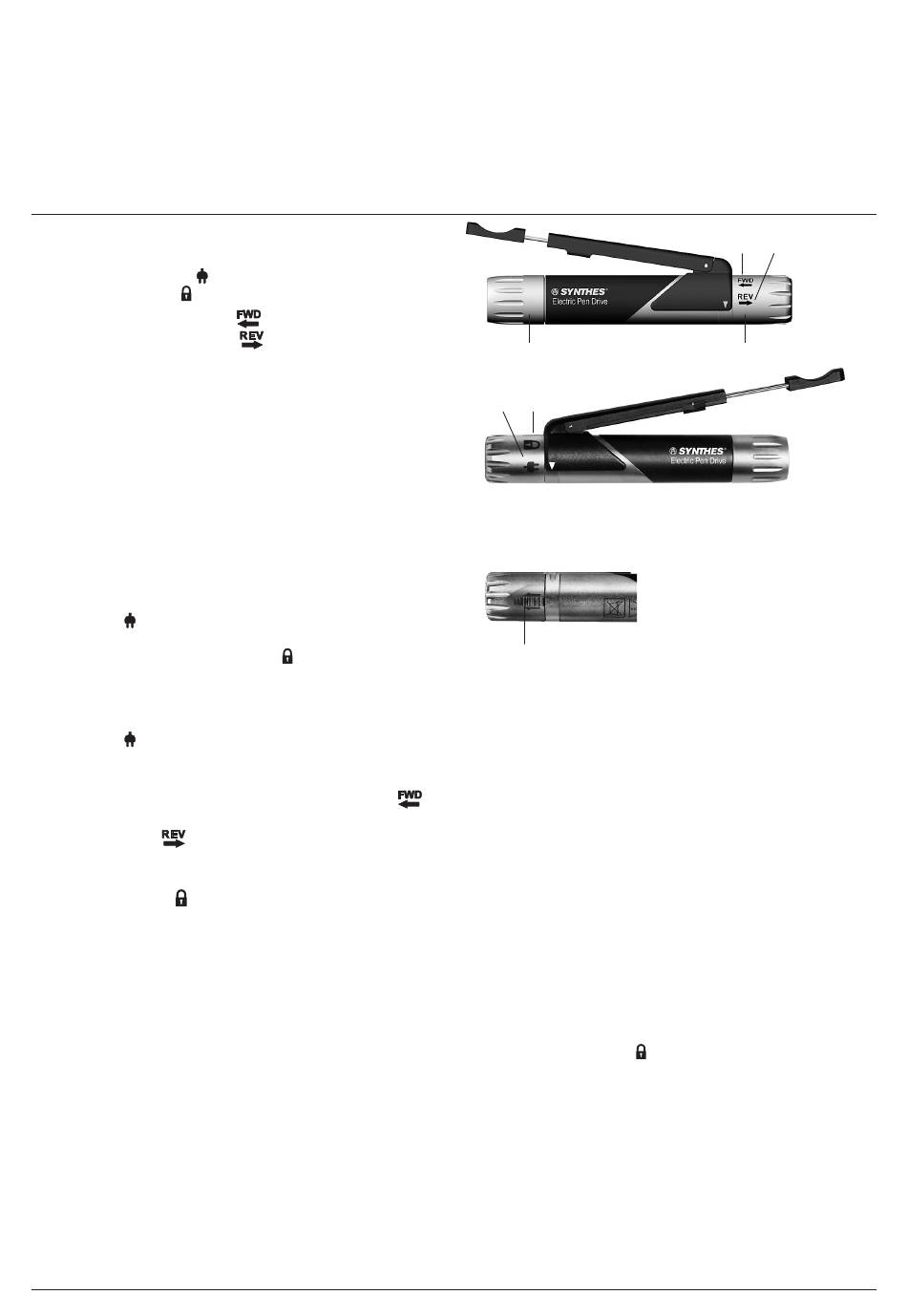

Electric Pen Drive-systeem 60.000 tpm (05.001.010)
1 Afstelhuls
2 Loszethuls voor opzetstuk
3 Stand kabel IN/UIT
4 Vergrendelstand
5 Vooruitstand (rechtsom)
6 Achteruitstand (linksom)
7 Vergrendelschuif voor afstelhuls
De afstelhuls draaien
Om een onbedoelde wijziging van de bedrijfsmodus te
voorkomen vergrendelt de vergrendelschuif (7) de
afstelhuls automatisch. Om de afstelhuls te kunnen
verzetten moet de vergrendelschuif in de richting van de
pijl worden geduwd. Wanneer de gewenste stand is
bereikt laat u de vergrendelschuif (7) los; de afstelhuls
(1) wordt in de gewenste stand vergrendeld.
Kabel aan het handstuk monteren
Draai de afstelhuls (1) op het handstuk naar de stand
kabel IN/UIT
(3). Lijn de groef op de stekker uit met de
inkeping in de huls en steek de stekker in. Draai de
afstelhuls naar de vergrendelstand
stevig vergrendeld aan het handstuk en het handstuk
staat in de vergrendelde modus. Om de kabel weer te
verwijderen, draait u de afstelhuls (1) naar de stand
kabel IN/UIT
(3) en verwijdert u de kabel.
Omschakeling FWD/REV
Door de afstelhuls naar de vooruitstand te draaien
(5), gaat het handstuk bij activering rechtsom draaien. In
de achteruitstand
(6) draait het handstuk bij
activering linksom.
De vergrendelstand
(4) wordt niet alleen gebruikt voor
het vergrendelen van de kabel, maar ook voor veilige
uitschakeling bij het verwisselen van opzetstukken en
gereedschappen, om per ongeluk opstarten van het
apparaat te voorkomen.
Zie pagina 21 voor aanwijzingen voor het monteren van
de opzetstukken.
Voor regeling van het toerental kan een handschakelaar
(pagina 18) of een voetschakelaar (pagina 19/20) worden
gebruikt.
(4). De kabel is nu
Voorzorgsmaatregelen:
• Plaats het handstuk niet op magnetische
afdekkingen of in de onmiddellijke omgeving van
andere magnetische voorwerpen. Hierdoor kan het
handstuk geactiveerd worden.
• Wanneer twee Electric Pen Drive-handstukken
worden aangesloten en het toerental met de
voetschakelaar wordt geregeld, moet één handstuk
in de vergrendelstand
worden beide handstukken om veiligheidsredenen
geblokkeerd.
• In alle andere gevallen functioneert het eerst
geactiveerde hulpmiddel. Zolang dit hulpmiddel
geactiveerd is, blijven alle andere gedeactiveerd.
• Hoogfrequente (HF) apparatuur voor
weefselcoagulatie kan elektromagnetische
interferenties veroorzaken en de Electric Pen
Drive onwillekeurig activeren; de kabels moeten
daarom zo ver mogelijk van elkaar liggen.
2
3
4
7
Electric Pen Drive Gebruiksaanwijzing DePuy Synthes
5
6
1
worden gezet. Anders
13
