Electric Pen Drive-systeem

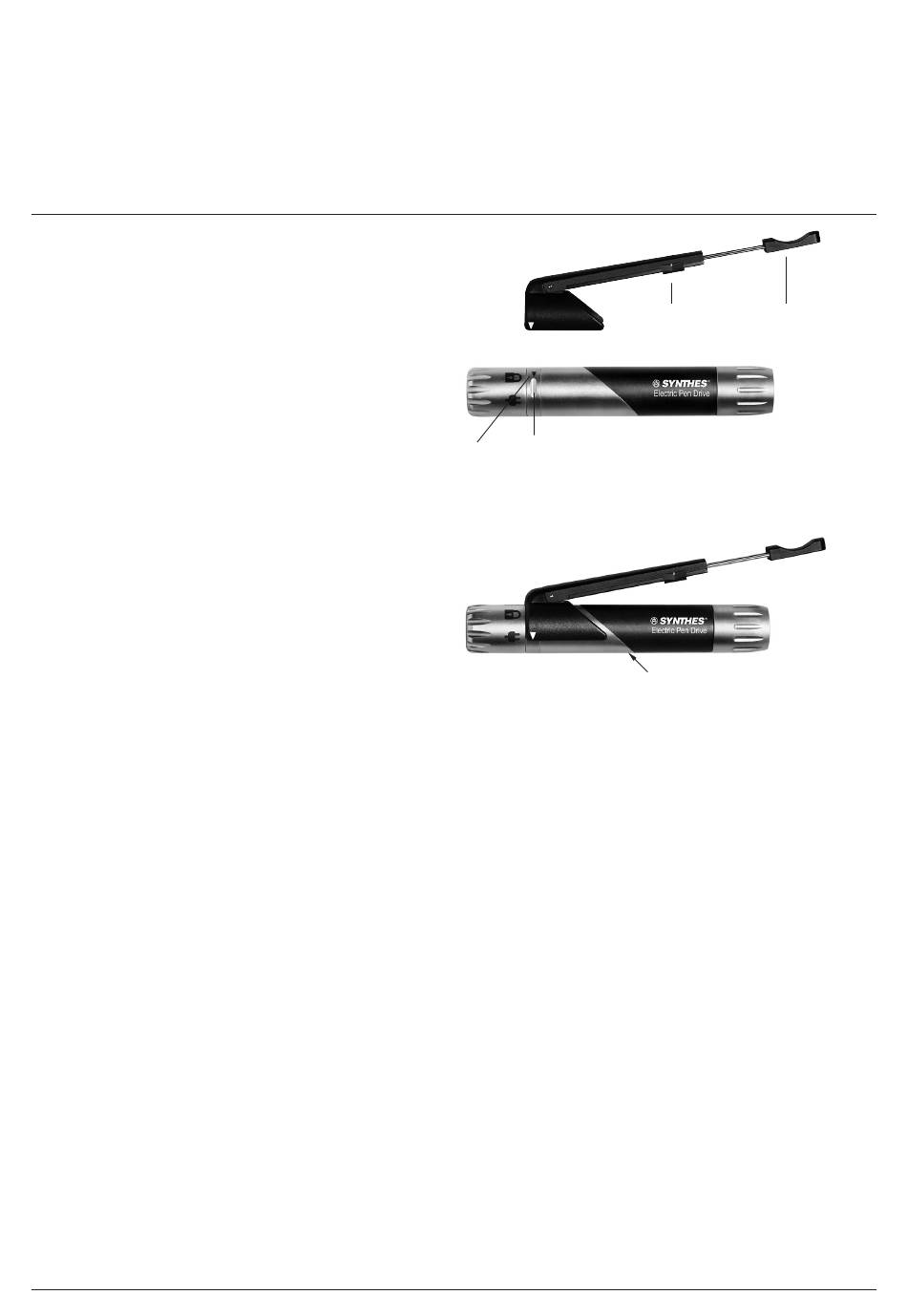

Handschakelaar (05.001.012)
1 Positioneringspijl
2 Uittrekbare vingersteun
3 Positioneringspijl
4 Geleidingsgroef
5 Vergrendelschakelaar
De handschakelaar op het handstuk (05.001.010)
monteren
Positioneer de handschakelaar zodanig op het handstuk
dat beide positioneringspijlen (1) van de handschakelaar
de positioneringspijlen (3) boven de geleidingsgroeven
(4) van de pen overdekken. Druk vervolgens verticaal
naar beneden totdat de handschakelaar op zijn
plaats vastklikt.
Verwijderen
Om de handschakelaar te verwijderen pakt u de hendel
vast en trekt u deze weg naar boven.
Bedrijf
De lengte van de handschakelaar kan naar persoonlijke
voorkeur worden afgesteld met behulp van de
uittrekbare vingersteun (2). Het toerental kan traploos
worden geregeld door de handschakelaar te bedienen.
De handschakelaar kan worden gedeactiveerd
(vergrendelstand) of geactiveerd (aan-stand) met de
vergrendelschakelaar (5).
14
DePuy Synthes Gebruiksaanwijzing Electric Pen Drive
1
3
4
5
2
