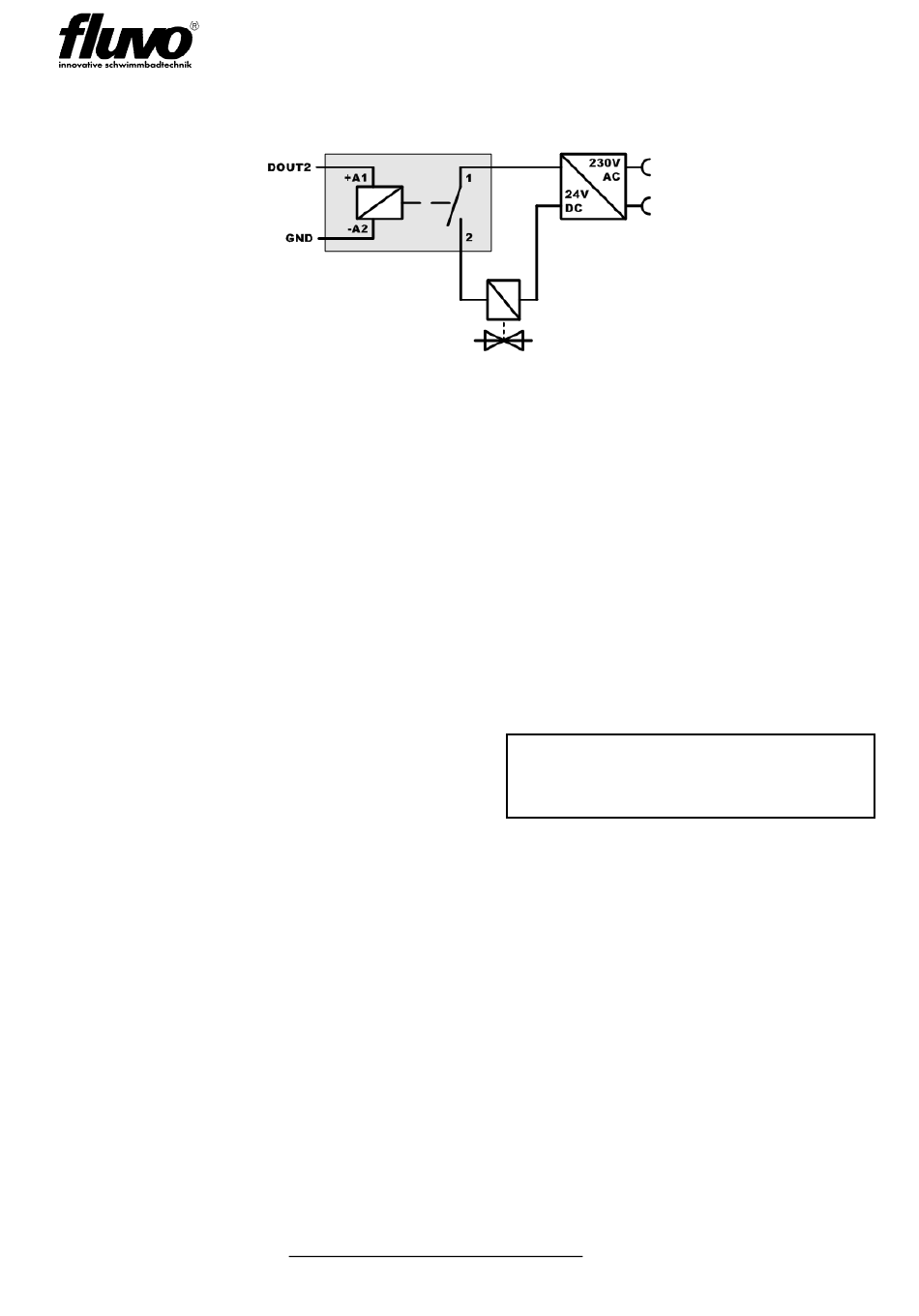

Aansluitingsschema's – Luchtventielbesturing
Mode 2 – compact BUS
Functie x-jet compact, 3 toetsen aansturing van twee schakelkasten NT via busadressen
0x50 en 0x51
Een tastimpuls S1 zorgt voor:
-
Start schakelkast met ADR 0x50
-
LED-weergave Dout1 licht op bij activering.
-
Toetsenverlichting: 2x knipperen dan permanent oplichten
Een tastimpuls S2 zorgt voor:
-
Start schakelkast met ADR 0x51
-
LED-weergave Dout2 licht op bij activering.
-
Toetsenverlichting: 2x knipperen dan permanent oplichten
Een tastimpuls S3 zorgt voor:
-
Uitschakelen van alle schakelkasten met
ADR 0x50 en 0x51
-
LED-weergave Dout3 licht op bij actieve
AOUT
-
Toetsenverlichting: 2x knipperen dan permanent oplichten
