BEDRIJFSHANDLEIDING
Functie - Enkele toets

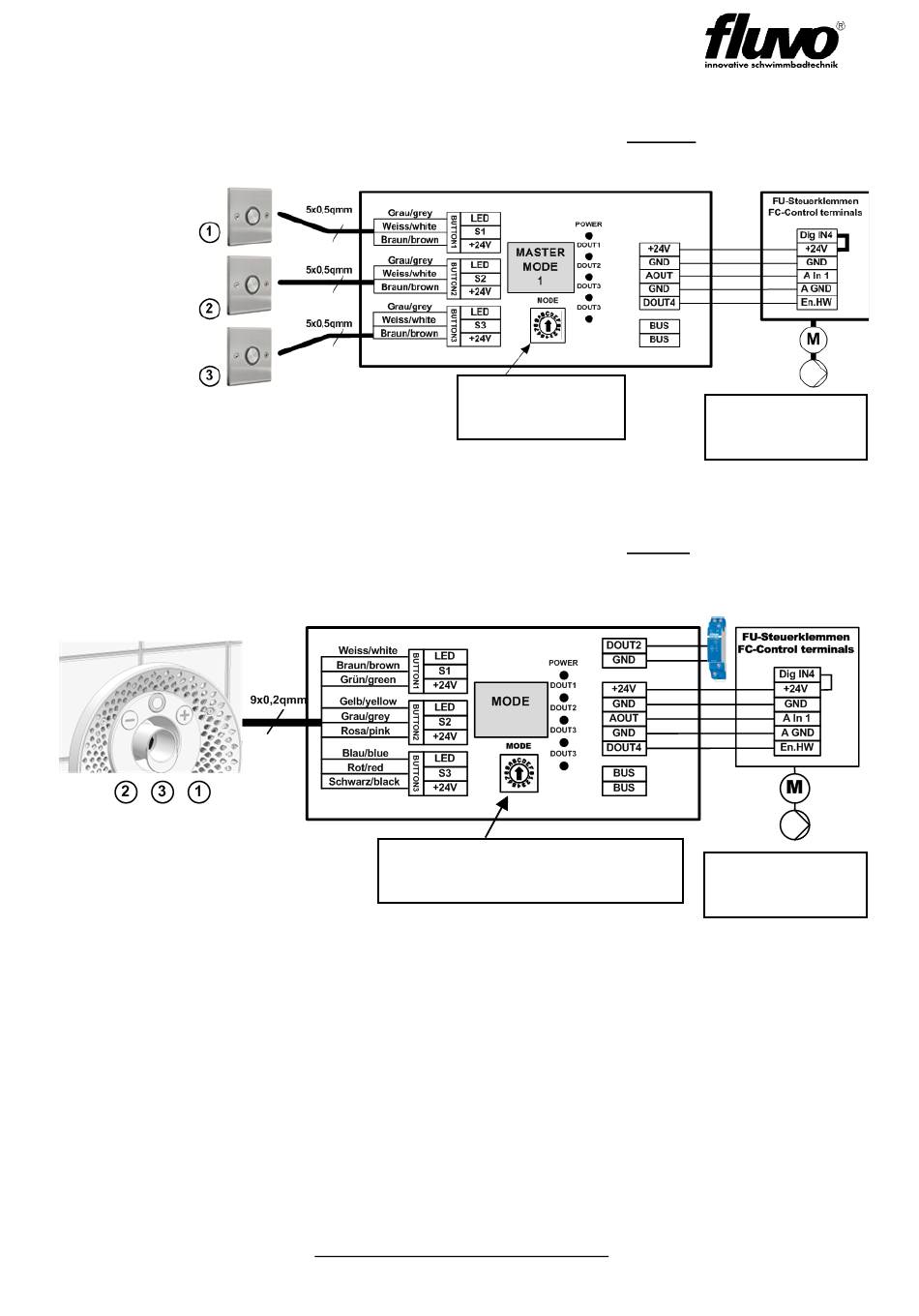

Aansluitingsbeeld van de schakeleenheid met 3 sensortoetsen en 5-polige aansluitingskabel
Sensortoets 1
(1x verlicht)*
Sensortoets 2
(1x verlicht)*
Sensortoets 3
(1x verlicht)*
Sensortoets 1 stapsgewijs stijgend
Sensortoets 2 stapsgewijs vallend
Sensortoets 3 AAN / UIT
*OPTIONEEL
Functie XANAS® schakeleenheid met 3 sensortoetsen
Aansluitingsbeeld van de schakeleenheid met 3 sensortoetsen en 9polige aansluitingskabel
Sensortoets 3-
voudig
1x verlicht
Sensortoets 1 stapsgewijs stijgend
Sensortoets 2 stapsgewijs vallend
Sensortoets 3 AAN / UIT
Luchtventielbesturing:
Is AOUT actief, dan zorgt een impulscombinatie op S2 (2 impulsen binnen 0,5sec) voor een
activering van de digitale uitgang DOUT2.
DOUT2 kan opnieuw inactief gemaakt worden via
a)
S3 – Installatie UIT
b) Impulscombinatie aan S2 (2 impulsen binnen 0,5sec)
Schakelvermogen Dout2: 24V DC
Om een luchtventiel met hoger elektrisch vermogen te kunnen schakelen, wordt een
multifunctioneel relais art.nr. 55323 op de DOUT2 aangesloten.
Omvormerbox 3.0
Versie: 27251 – B
Omvormerbox 3.0
Draaischakelaar
MASTER MODE 1
Omvormerbox 3.0
Draaischakelaar
MASTER MODE 1: In 1 kleur verlicht
Imax = 20mA DC
Technische veranderingen voorbehouden
Schmalenberger GmbH + Co. KG
D-72072 Tübingen / Duitsland
FO
FO-bedrijfsmodus
"Analoog 0-10V"
FO
FO-bedrijfsmodus
"Analoog 0-10V"
