P R O N T O
I N S TA L L AT I E H A N D L E I D I N G

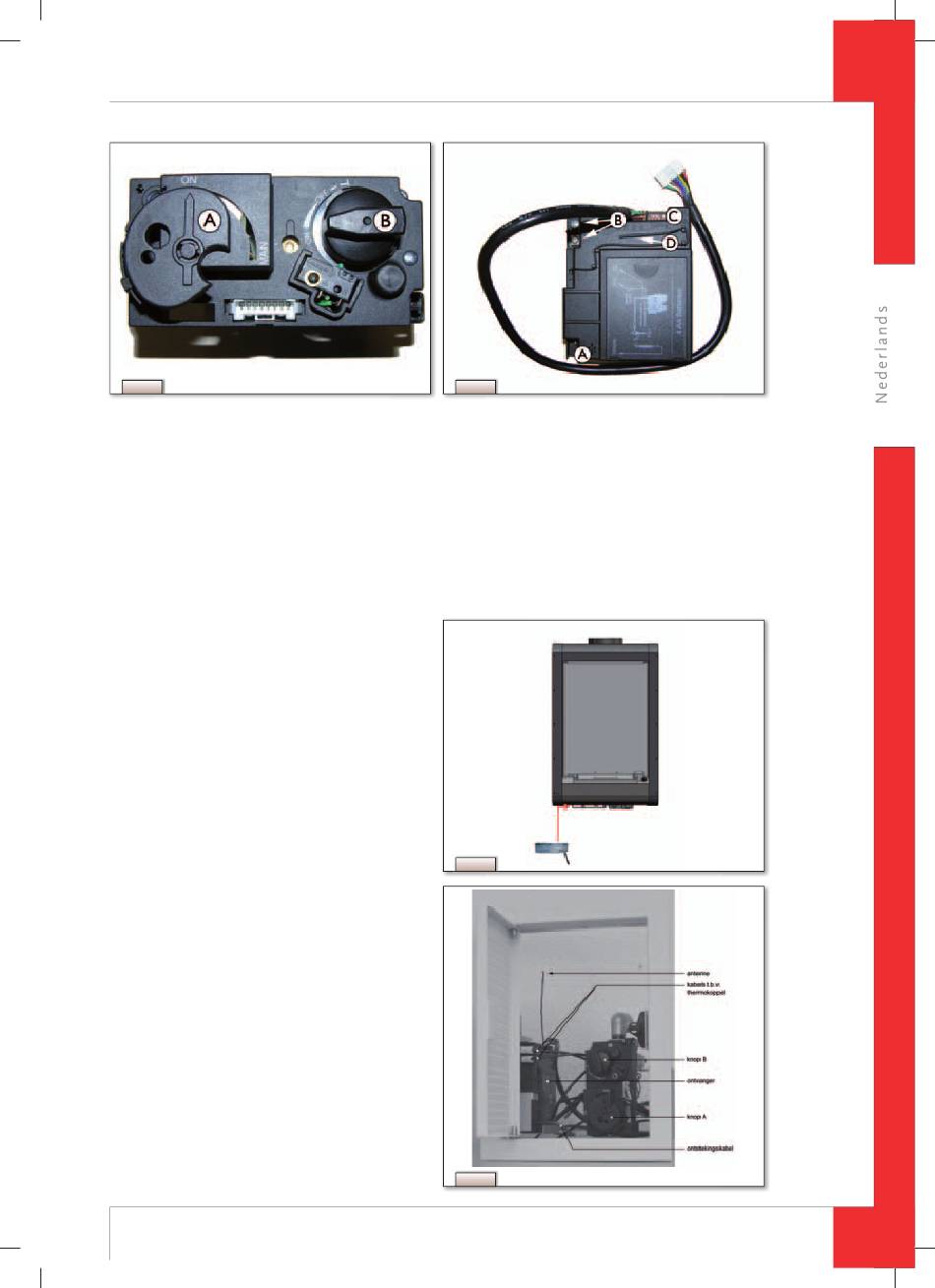

Fig. 19
7.1 Ontvanger
De ontvanger is aan de onderkant van het toestel geplaatst. Hier bevindt zich ook het gasregelblok. (zie
De ontvanger moet op het toestel worden aangesloten voordat de batterijen worden geplaatst.
Ga hiervoor als volgt te werk (zie
➠
Schuif de bruine stekker van het aansluitsnoer achter op de printplaat van de ontvanger.
➠
Sluit de witte stekker aan op het gasregelblok.
!Tip
De stekkers hebben verschillende maten die corresponderen met de connectoren.
➠
Sluit de kabels van het thermokoppel aan op de ontvanger;(zie
!Tip
- De grootte van het oog correspondeert met de
grootte van de schroef;
- De kleur van oog en schroef correspondeert even-
eens.
➠
Sluit de ontstekingskabel aan op de ontvanger; (zie
Fig. 20
, pijl A)
➠
Sluit de voeding aan:
a) Bij gebruik van batterijen zie hieronder paragraaf
7.2;
b) Bij gebruik van een adapter:
- sluit deze aan op de ontvanger;(zie
C);
- steek de stekker in het stopcontact.
➠
Plaats de ontvanger in de daarvoor bestemde hou-
der zoals aangegeven in
➠
Buig de antenne uit de clips; zie
➠
Buig de antenne recht naar onderen.
!Let op - Plaats de antenne niet te dicht bij de ontstekings-
kabel en/of metalen delen (zie voor de juiste posi-
tie
Fig. 22
;
- Leg de ontstekingskabel niet over en/of langs me-
talen delen: dit verzwakt de vonk;
- Leg de ontstekingskabel niet over de ontvanger:
dit kan de ontvanger beschadigen;
- Vermijd stof op of in de ontvanger: dek deze af bij
werkzaamheden.
95901302NL Install_G20.indd 15
95901302NL Install_G20.indd 15
Fig.
20):
20, pijl
Fig.
Fig. 21
.
Fig. 20
, pijl D.
Fig. 20
Fig. 20
, pijlen B).
Fig. 21
Fig. 22
).
Fig. 19
15
NL
2-2-10 14:19
2-2-10 14:19
