5. Beschrijving van het pistool en de bedieningsmodule
De functie van het handmatig te bedienen pistool is het spuiten van elektrisch geladen poeder door
middel van een in het pistool ingebouwde hoogspanningsunit die tot 80 kV en 110 µ A kan leveren.
Alleen door op de trekker van het pistool te drukken wordt de poeder aangevoerd en wordt de elektrische
lading gegeven.

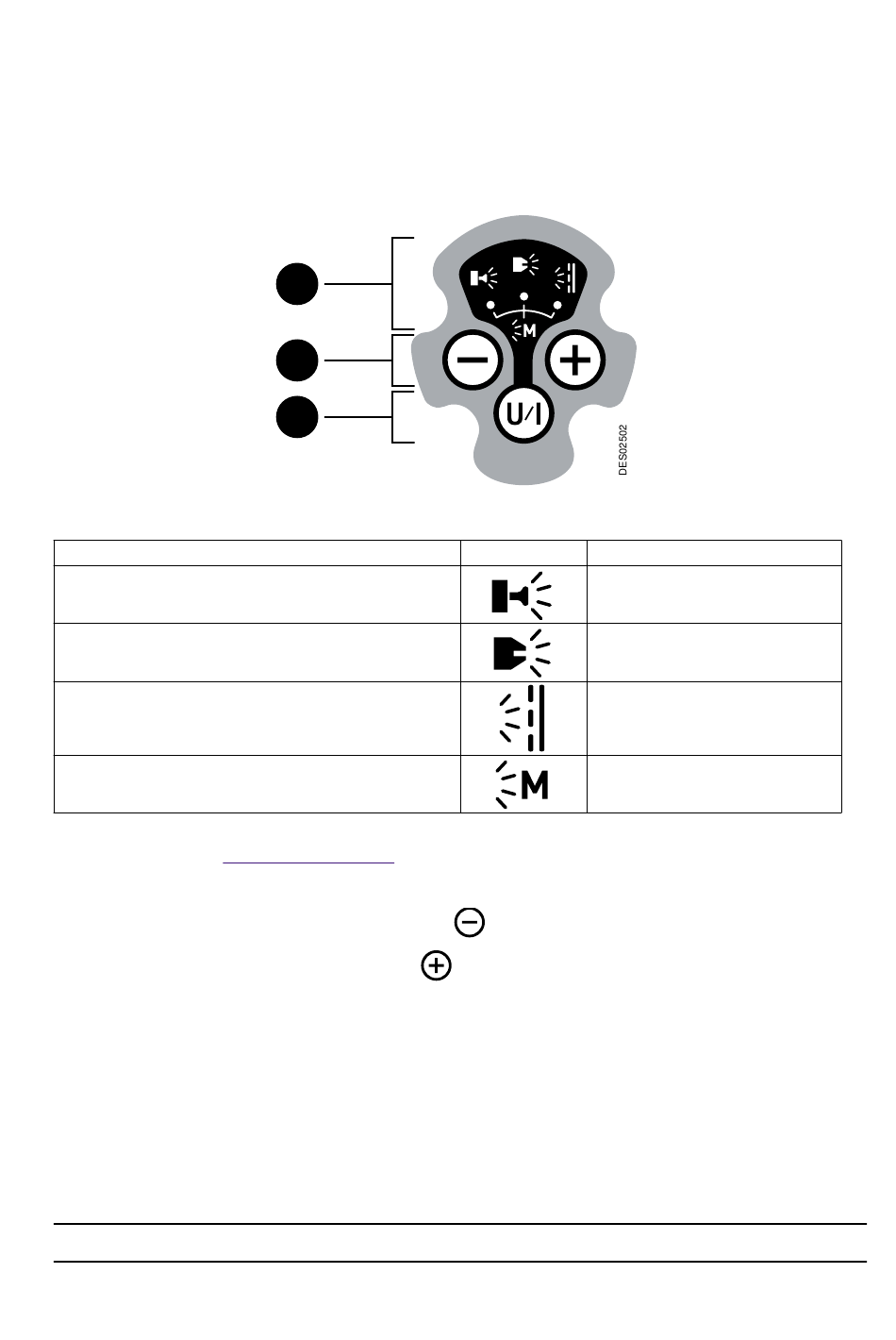

5.1. Op het pistool beschikbare functies
Zone 1 : De rode LED onder iedere icoon komt overeen met de keuze van de huidige eigenschap spanning/
stroom. Het is alleen mogelijk een andere eigenschap te kiezen wanneer de trekker niet is ingeschakeld.
Icoon toepassing met ronde straalmond
Icoon toepassing met platte straalmond
Icoon toepassing met "overschilderen"
Icoon toepassing gemetalliseerde poeder.
(Bij deze keuze branden de drie dioden).
Het gelijktijdig knipperen van alle diodes wijst op een communicatiestoring met de
bedieningsmodule
(zie § 6.8.1 pagina
Zone 2 : Hiermee kan de afgegeven hoeveelheid poeder worden afgesteld,
• ofwel minder door een druk op de knop
• ofwel meer door een druk op de knop
Er zijn dertien afstelniveaus voor de af te geven hoeveelheid poeder, waaronder geen afgifte. De
operator kan de afstelling van de hoeveelheid poeder bekijken op de bedieningsmodule "CRN 457". Er
vult zich dan een wolk poeder met een index variërend tussen 0 en 12 (de bijbehorende weergave
verschijnt niet op het pistool). Bij de inschakeling van de bedieningsmodule is de waarde van de
afgegeven hoeveelheid poeder 0 (geen afgifte). Het is mogelijk de afgegeven hoeveelheid poeder te
selecteren met de trekker al dan niet ingeschakeld.
Zone 3 : Deze wordt gebruikt voor het kiezen van een voorgeprogrammeerde eigenschap spanning/stroom.
Bij de inschakeling gaat de rode diode onder de icoon "ronde straalmond" branden en kan er door een
druk op de toets "U/I" uit één van de vier eigenschappen gekozen worden.
Herzieningsindex : C
1
2
3
24).
13
Standaardinstellingen
U = 70kV en I = 70 µ A
U = 80kV en I = 30 µ A
U = 65kV en I = 10 µ A
U = 40kV en I = 110 µ A
6336
