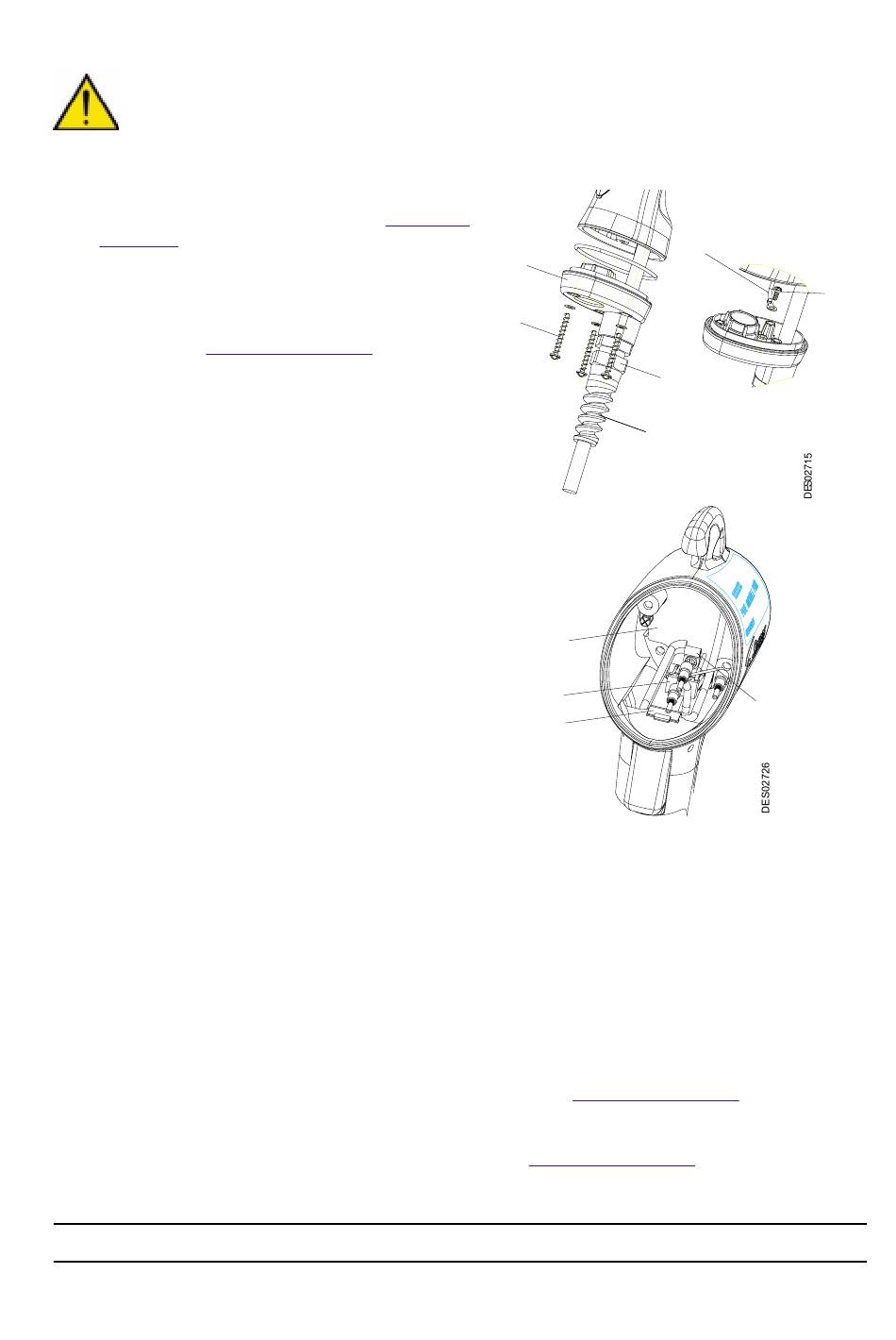

7.8. Complete kabel
BELANGRIJK : Deze handeling is moeilijk, weer zeer voorzichtig tijdens het uitvoeren hiervan.
7.8.1. Demontage
• Stap 1: Bouw de poederleiding uit
pagina
28).
• Stap 2: Draai de 4 bevestigingsschroeven van
de kruiskop van het kanon los
• Stap
3:
Maak
verbindingsdraden op het kanon los en
verwijder dit
(zie § 7.4.1 pagina
• Stap 4: Draai de kabelklem los (nr. 2) Draai de
pakkingbus (nr.1) los met behulp van een
moersleutel 19, draai de 3 schroeven (nr. 3)
van de houder (nr. 4) los om deze van de
kruiskop te scheiden en laat de houder zakken,
teneinde de bevestigingsschroef (nr. 5) van de
groen/gele aardgeleider los te draaien.
• Stap 5: Neem de behuizing (sensor Hall-effect
– nr.8 figuur 2) uit zijn zitting achter de trekker,
in het bovenste gedeelte van de kruiskop, met
behulp van een platte schroevendraaier.
• Stap 6: Draai de kaart (nr. 6, figuur 2) op de
bodem van de kruiskop los en verwijder deze
uit de kruiskop
• Stap 7: Maak de zwarte stekker los (nr. 9 figuur 2)
• Stap 8: Schroef de kabelklem (nr. 7, figuur 2) op
de afscherming van de elektronische kaart los.
• Stap 9: Verwijder de kabel van de kruiskop.
7.8.2. Montage
• Stap 1: Neem een nieuwe kabel uitgerust met
zijn houder
• Stap 2: Steek de kabel in de kruiskop, in de
goede stand (zie figuur 2). Zorg dat de kabel niet door de zitting van de poederleiding loopt.
• Stap 3: Bevestig de kabelklem (nr. 6, figuur 2) (die bewaard is) op de afscherming van de kaart,
in de goede stand.
• Stap 4: Plaats de stekker op de kaart.
• Stap 5: Bevestig de kaart (nr. 5, figuur 2) op de bodem van de kruiskop met behulp van de twee schroeven.
• Stap 6: Zet de behuizing van de sensor (nr. 7, figuur 2) terug in zijn zitting.
• Stap 7: Bevestig de groen/gele draad (nr. 4, figuur 1) op de houder van de kruiskop.
• Stap 8: Hermonteer de houder (nr. 3, figuur 1), zet de pakkingbus vast met een aanhaalmoment
van 3,5N.m, de kabelklem moet van tevoren van de pakkingbus losgemaakt worden. Schroef
vervolgens de kabelklem op de pakkingbus vast.
• Stap 9: Vervang de pakking van het kanon.
• Stap 10: Sluit de voedingsdraden van het kanon weer aan
• Stap 11: Zet het kanon terug op zijn plaats en zorg er daarbij voor dat de voedingsdraden van het
kanon niet bekneld raken.
• Stap 12: Zet de verticale poederleiding op zijn plaats
Herzieningsindex : C
(zie § 7.2.1
de
3
elektrische
30),
34
4
3
1
2
Figuur 1
6
9
8
Figuur 2
(zie § 7.4.2 pagina
(zie § 7.2.2 pagina
28).
Groen-gele
5
7
30).
6336
