EUROLIVE S1020/S1220/S1220F/S1520/S1530/S1800S
3.
Nominaal vermogen van de vermo-
gensversterker
Het nominale vermogen van uw versterker moet ongeveer gelijk
zijn aan tweemaal het continue belastingsvermogen van de luid-
spreker. Een luidspreker met een nominaal continu vermogen
van 200 watt kan zonder probleem aangesloten worden op een
versterker met een nominaal uitgangsvermogen van 400 watt. De
BEHRINGER EUROPOWER-versterkers zouden uw luidspreker-
systeem optimaal aanvullen.
Let op!
Bij parallelle aansluiting van verscheidene luidsprekers
+
kan de totale impedantie Z
door de vermogensversterker, berekend worden op
basis van de impedantiewaarden van de aangesloten
luidsprekers volgens de onderstaande formule:
Uw versterker kan schade oplopen als de werkelijke
impedantie daalt onder de minimale impedantie van uw
versterker. Gelieve te controleren of de totale impedantie
Z
niet lager is dan de opgegeven minimumwaarde.
total
4.
Bedrading
4.1
Full-range stereo
Deze toepassing geldt voor de full-range luidsprekers S1020,
S1220, S1220F, S1520 en S1530.
In het volgende voorbeeld wordt het hoofduitgangssignaal van
een mengpaneel verbonden met een vermogensversterker. Zowel
de uitgangen als de ingangen zijn stereo. Er wordt een full-range
luidspreker aangesloten op iedere versterkeruitgang en de luid-
sprekers geven het volledige frequentiebereik weer (full-range).

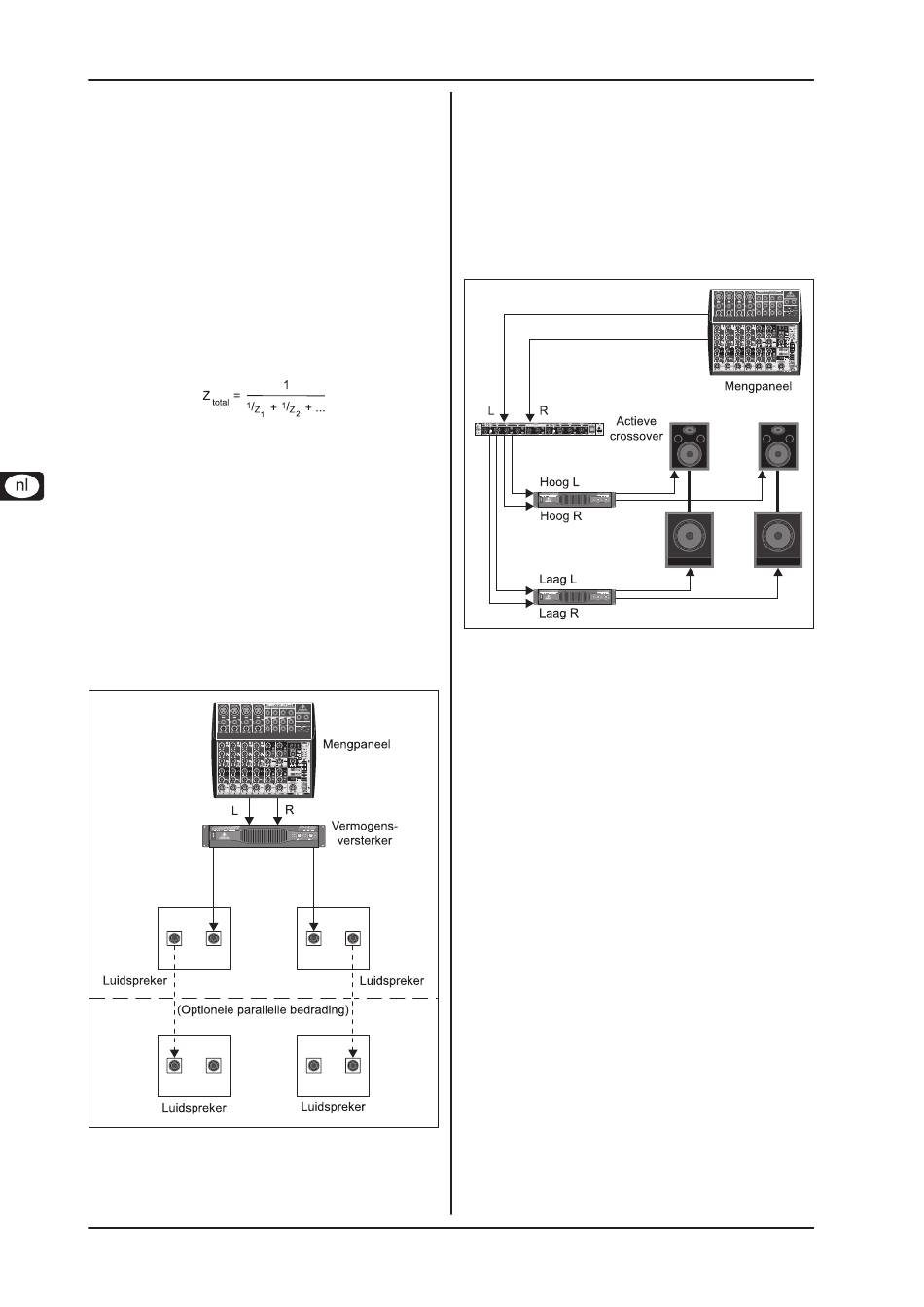

Afb. 4.1:
Full-range stereo
4
die moet worden verwerkt
total
Bedrading
4.2
Tweeweg stereo met subwoofers
Deze toepassing geldt voor de subwoofer S1800S in combinatie
met de full-range luidsprekers S1020, S1220, S1520 en S1530.
Door middel van een externe (actieve) crossover wordt het hoof-
duitgangssignaal van een mengpaneel verdeeld in twee signalen:
één signaal voor het lagefrequentiebereik en het andere signaal
voor het midden- tot hogefrequentiebereik. De aanbevolen
crossoverfrequentie is 200 Hz. Vervolgens wordt het midden-/
hogefrequentiesignaal aangesloten op een stereo vermogens-
versterker. Er wordt een luidspreker verbonden met elke verster-
keruitgang. Het lagefrequentiesignaal wordt aangesloten op een
bijkomende vermogensversterker, die dient voor de subwoofers.
Afb. 4.2:
Tweeweg stereo met subwoofers
