7
|
Installatie van de unit
7.4 De binnenunit monteren
7.4.1 Over het monteren van de binnenunit
7.4.2 Voorzorgen bij het monteren van de binnenunit
7.4.3 De binnenunit plaatsen
Uitgebreide handleiding voor de installateur
58
C Onderkant frame
D Afvoergaten
E Uitduwgat voor sneeuw

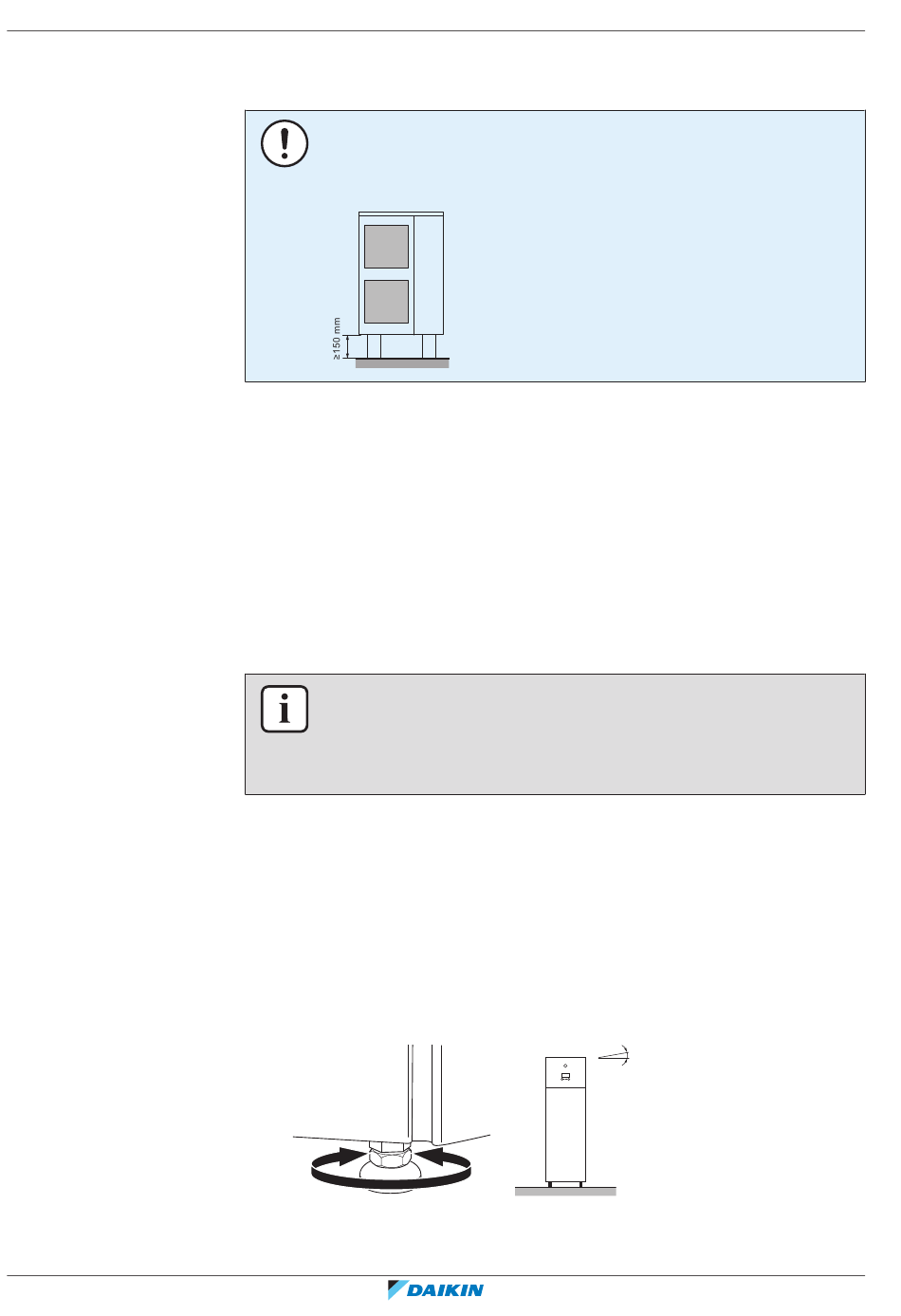

OPMERKING
Als de afvoeropeningen van de buitenunit geblokkeerd worden door een
installatiebasis of het oppervlak van de vloer, moet u de unit hoger plaatsen zodat er
een vrije ruimte van meer dan 150 mm onder de buitenunit ontstaat.
Typische werkstroom
De binnenunit monteren omvat typisch de volgende stappen:
1
De binnenunit installeren.
INFORMATIE
Lees ook de voorzorgsmaatregelen en vereisten in de volgende hoofdstukken:
▪
Algemene voorzorgsmaatregelen met betrekking tot de veiligheid
▪
Voorbereiding
1 Hef de binnenunit van het pallet op en zet ze op de vloer. Zie ook
binnenunit
hanteren" [
2 Sluit de afvoerslang aan op de afvoer. Zie
4
aansluiten" [
59].
3 Schuif de binnenunit op haar plaats.
4 Pas de hoogte van de voetjes aan om onregelmatigheden in de vloer op te
vangen. De maximum toegestane afwijking bedraagt 1°.
4
25].
"7.4.4 De afvoerslang op de afvoer
"4.3.3 De
≤1°
EPGA11~16DAV3(7) + EAVZ16S18+23DA6V(7)+9W
Daikin Altherma 3 H F
4P556075-1A – 2021.09
