9
|
Elektrische installatie

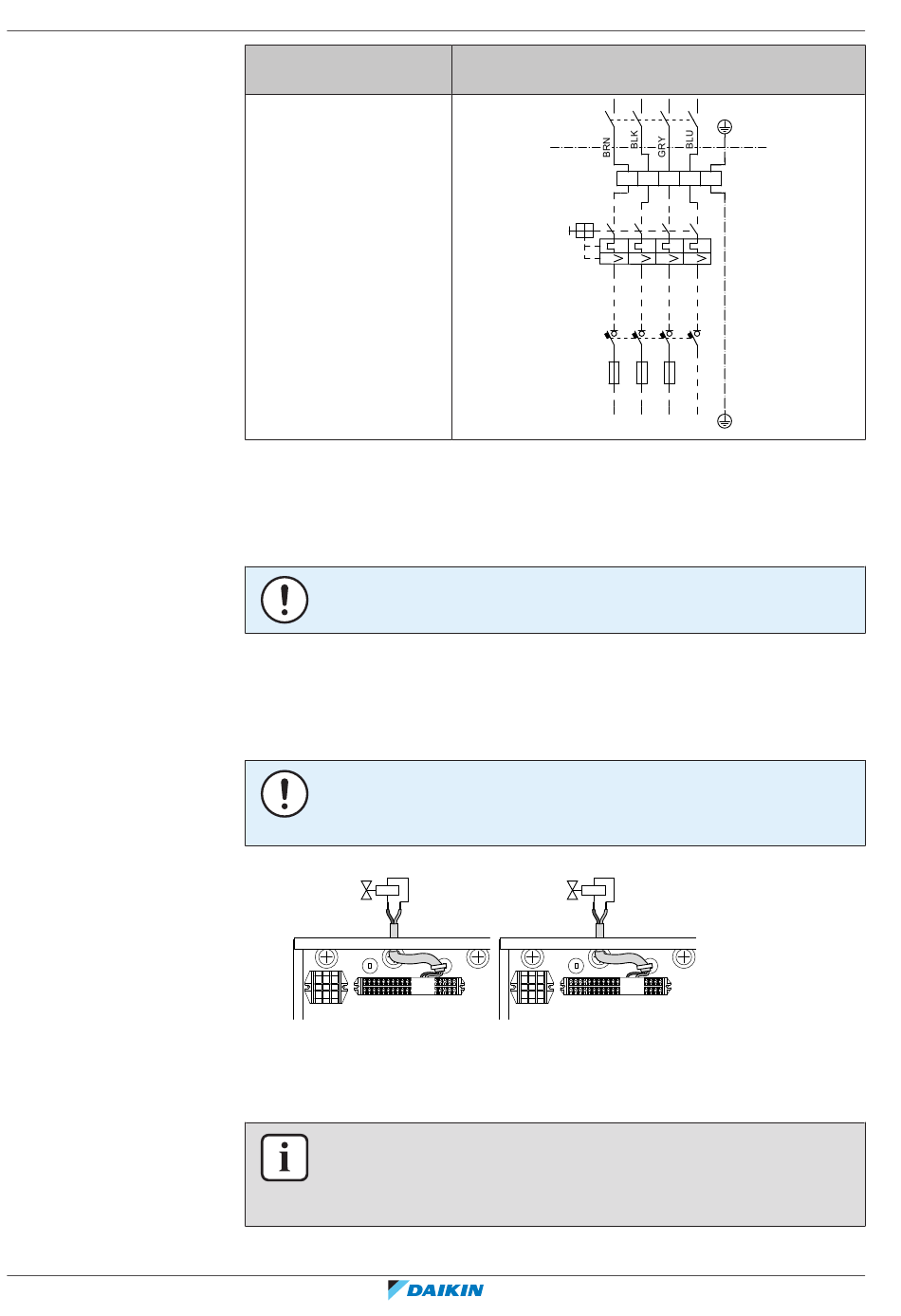

9.2.3 De afsluiter aansluiten

9.2.4 De elektriciteitsmeters aansluiten

Uitgebreide handleiding voor de installateur
84
Model (voeding)
*9W (3N~ 400 V)
F1B  Overstroomzekering (ter plaatse te voorzien). Aanbevolen zekering: 4‑polig; 20 A;
curve 400 V; inschakelklasse C.
K5M Veiligheidsschakelcontact (in de onderste schakelkast)
Q1DI Aardlekschakelaar (ter plaatse te voorzien)
SWB Schakelkast
X6M Klem (ter plaatse te voorzien)
OPMERKING
Snijd of verwijder de stroomtoevoerkabel van de back-upverwarming NIET.
1 Sluit de klepbesturingskabel aan op de juiste aansluitklemmen zoals hieronder
afgebeeld.
OPMERKING
De bedrading voor een NC afsluiter (normaal gesloten) verschilt van deze voor een
NO afsluiter (normaal open).
NO
M2S
21 28
X1M
2 Bevestig de kabel met kabelbinders op de kabelbinderbevestigingen.
INFORMATIE
In geval van een elektrische meter met transistoruitgang, controleer de polariteit. De
positieve polariteit MOET aangesloten worden op X5M/6 en X5M/4; de negatieve
polariteit op X5M/5 en X5M/3.
Aansluitingen op de voeding van de back-
upverwarming
K5M
SWB
X6M
F1B
I
Q1DI
3N~, 50 Hz
L1 L2 L3
400 V AC
NC
M2S
X2M
X1M
2
4
6
14
1
3
5
13
1
3
5
7
I
I
I
2
4
6
8
N
21 29
X2M
EPGA11~16DAV3(7) + EAVZ16S18+23DA6V(7)+9W
Daikin Altherma 3 H F
4P556075-1A – 2021.09
