2.5
Systeemcomponenten voor het druksysteem
Collector-aansluitset
EKSRCP
Bestaande uit:
– Montagemateriaal voor vlakplaatcollector en verbindings-
leiding (4x enkel schaarblokje,
1x potentiaalvereffeningsklem, buisklemmen)
– UV-bestendige warmte-isolatie voor buiten (2 m)
– 1x Collectortemperatuursensor
– 2x Eindstop
– 2x Collectoraansluitbochten met snijringmoffen voor het
aansluiten van een verbindingsbuis (Cu Ø 22 mm)
Collector-rijverbinder
CON LCP
Voor het verbinden van twee collectorrijen boven elkaar.
Bestaande uit:
– 4x Enkel schaarblokje
– 2x Potentiaalvereffeningsklemmen
– 2x Eindstop
– 2x Collectoraansluitbochten met snijringmoffen voor het
aansluiten van een verbindingsbuis (Cu Ø 22 mm)
Verbindingsleidingen CON 15P16 en CON 15P20
CON 15P16, L=15 m
Thermisch geïsoleerde golfbuisleiding uit roestvrij staal voor
onder druk staande zonne-energiesystemen met geïntegreerde
sensorleiding (normbreedte DN 16).
Voor systemen tot 3 vlakplaatcollectoren en een leidingslengte
tot 25 m.
CON 15P20, L=15 m
Thermisch geïsoleerde golfbuisleiding uit roestvrij staal voor
onder druk staande zonne-energiesystemen met geïntegreerde
sensorleiding (normbreedte DN 20).
Voor systemen tot 5 vlakplaatcollectoren en een leidingslengte
tot 25 m.
EKSV21P/EKSV26P
Indakmontage zonne-energie-collectoren
008.1615232_01 – 12/2012
2
x
Productbeschrijving

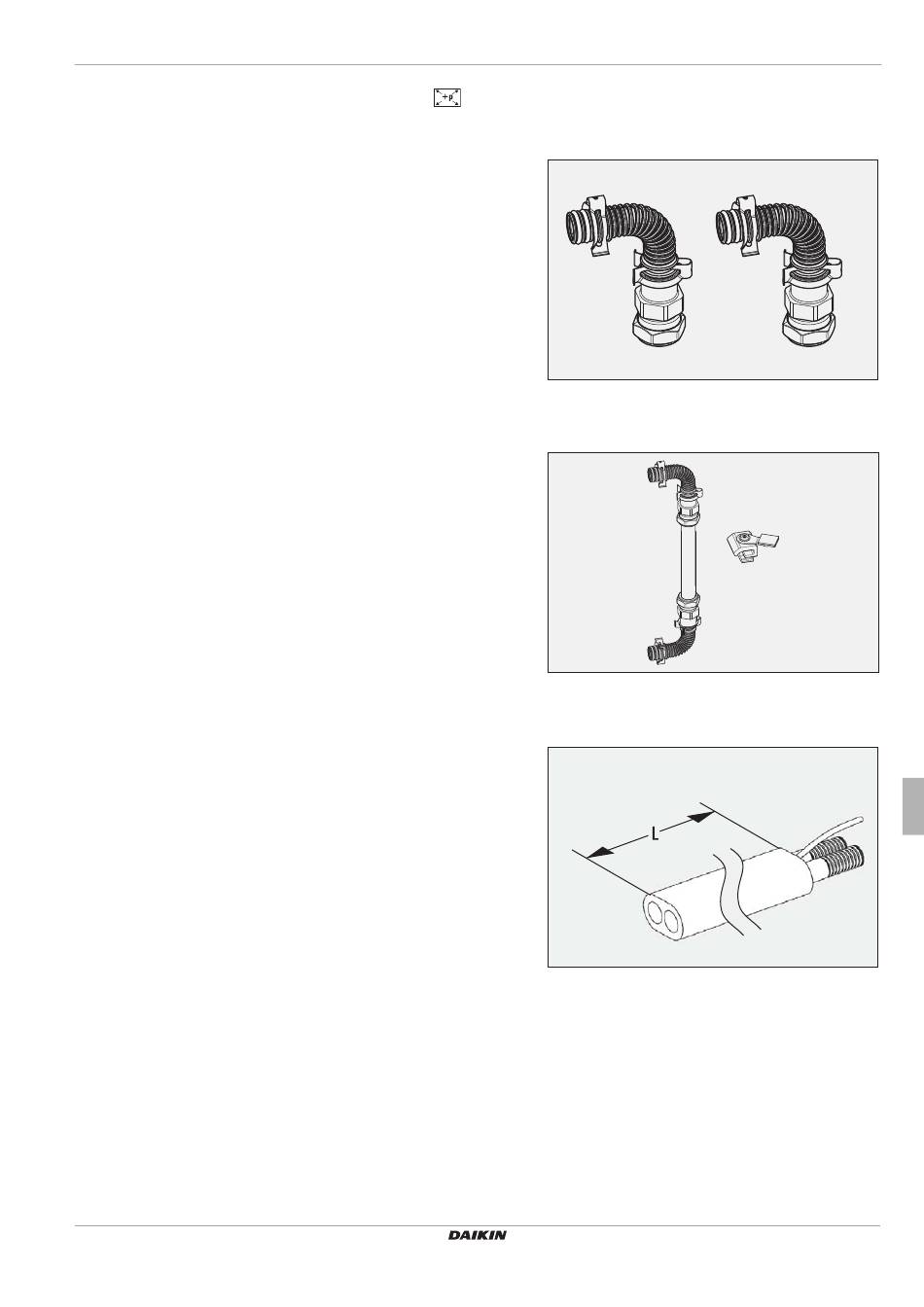

Afb. 2-14 EKSRCP
Afb. 2-15 CON LCP
Afb. 2-16 CON 15P16/CON 15P20
Installatiehandleiding
13
