A
H
B
C

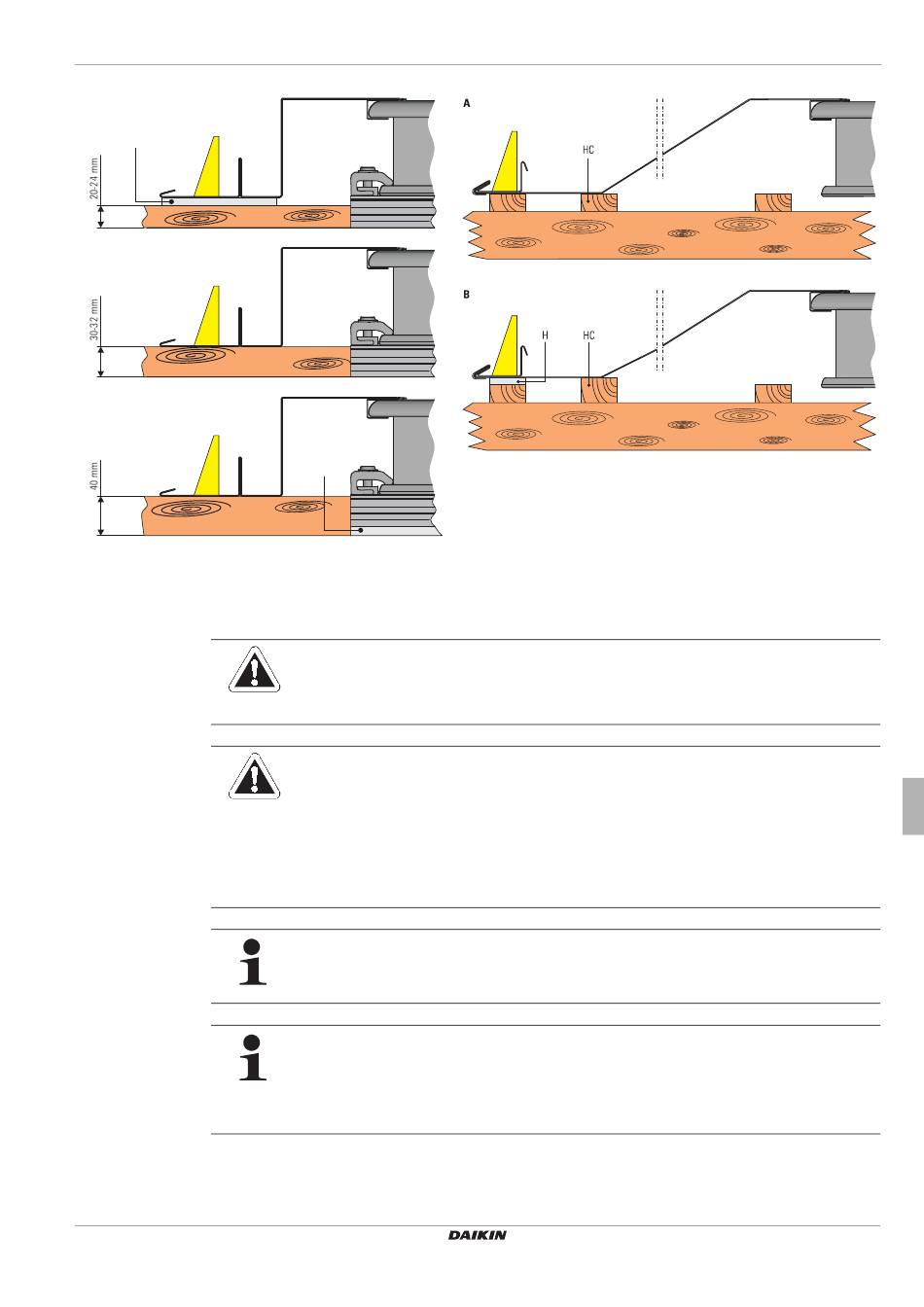

Afb. 3-4
Hulplijsten afhankelijk van de sterkte van de daklat aan het zijdeel
gemonteerd (legende zie afb. 3-3)
3.4.2 Onderconstructie monteren
EKSV21P/EKSV26P
Indakmontage zonne-energie-collectoren
008.1615232_01 – 12/2012
H
Afb. 3-5
GEVAAR!
Niet-reglementair gebruik, alsmede verboden wijzigingen aan de constructie kan de veiligheid in gevaar
brengen. Iedere wijziging aan de constructie van bouwdelen is verboden.
WAARSCHUWING!
Een te zwakke draagconstructie vormt een gevaar voor mensen, gebouw en systeem.
• Draagvermogen van de subconstructie controleren (met wind en sneeuwbelasting rekening houden,
zie hoofdstuk 5 "Technische gegevens").
• Montageprofielrail alleen met voldoende gedimensioneerde schroefverbindingen en altijd op de daksparren
schroeven.
• Tussen de daksparren eventueel een subconstructie met voldoende draagvermogen aanbrengen.
Als indak-montagepakketten worden het indak-basismontagepakket en het indak-uitbreidingsmontagepakket
voor de gebruikte platte collectoren aangeboden (zie hoofdstuk 2.3 "Systeemonderdelen voor alle systemen").
Per platte collector is een gedefinieerd dakoppervlak nodig:
– voor de EKSV21P: 2,0 x 1,04 m
– voor de EKSV26P: 2,0 x 1,33 m
De hoofdafmetingen van het Zonne-energie-installatie-collectorveld (overeenkomstig met afb. 3-2 en afb. 3-3)
zijn in tab. 3-3 samengevat.
Hulplijsten afhankelijk van de sterkte van de daklat aan het bovendeel
gemonteerd (legende zie afb. 3-3)
2
(HxB),
2
(HxB).
3
x
Montage
Installatiehandleiding
21
