Voormontage

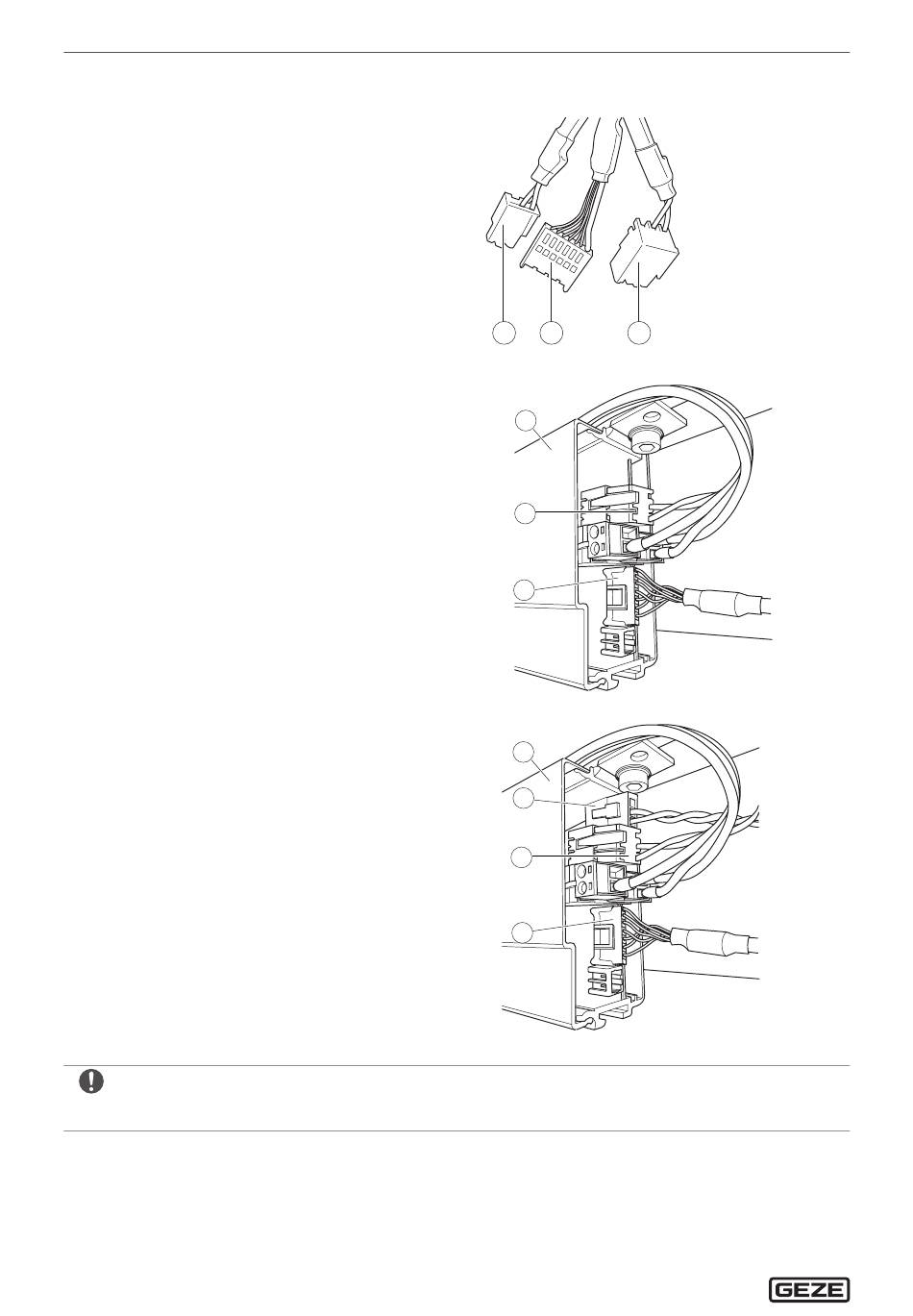

5. 1 0 Transmissiemotor en besturing verbinden
Slimdrive SLT
Leg de kabel van de encoder (2) en de motoraan-
X
sluitkabel (3) naar de besturing.
Stekker in besturing (4) steken.
X
Slimdrive SLT-FR
Draaidetector (2), motoraansluitkabel (3) en
X
motoraansluitkabel van de tweede motor Slimdri-
ve SL NT-FR (1) voor de besturing leggen.
Stekker in besturing (4) steken.
X
Sluit de accukabel nog niet aan op de besturing.
De verbinding van oplaadbare batterij naar besturing wordt pas bij de productietest en bij de inbedrijfstelling
gemaakt.
14
1
2
3
4
3
2
4
1
3
2
Slimdrive SLT Productserie
