Voormontage
5.7

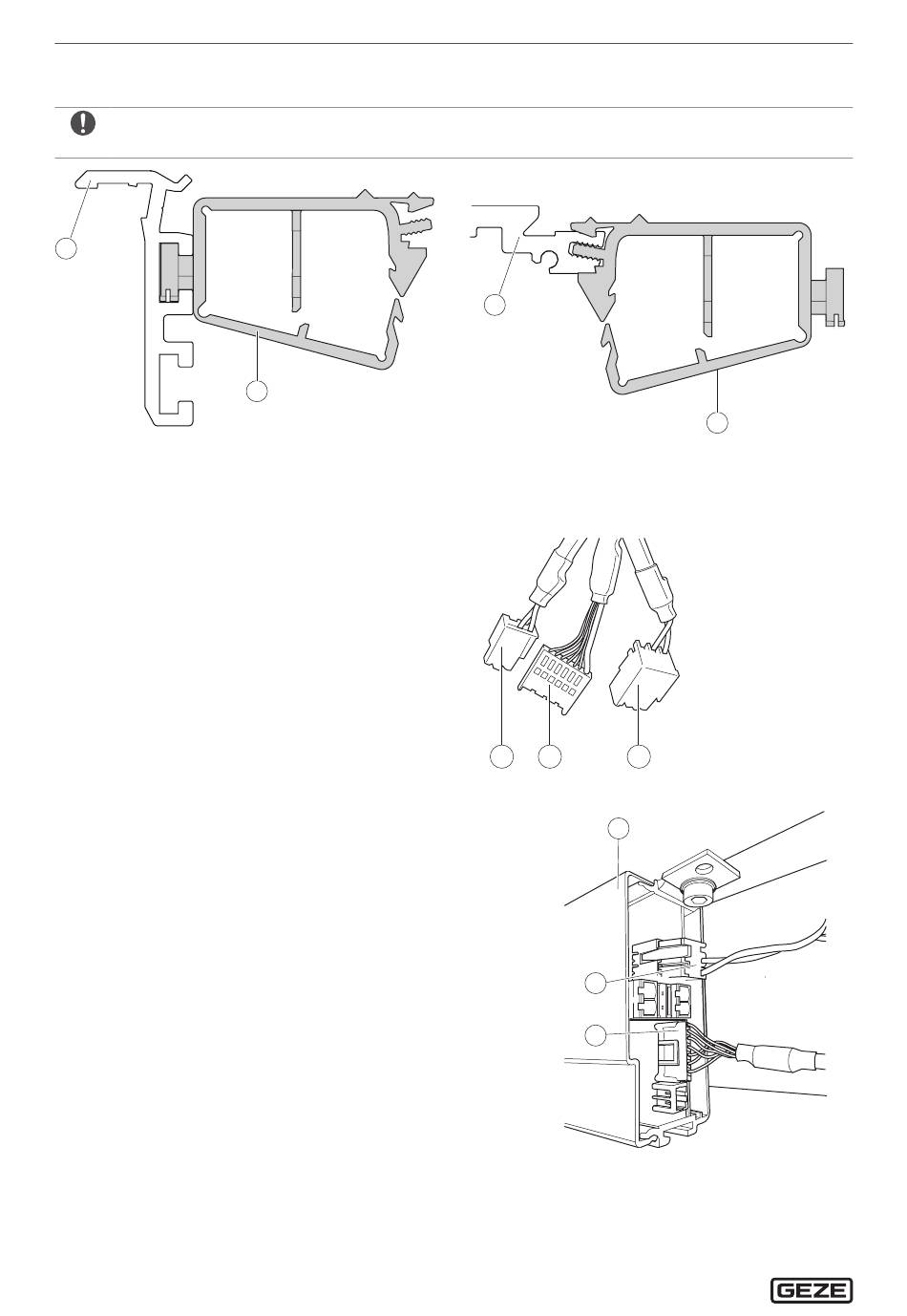

Kabelhouder monteren
Kabels kunnen doorgesneden worden!
Kabels zo leggen dat er zich geen kabels in het gebied van de beweegbare delen bevinden.
X
1
Kabelhouder (2) aan moduledrager (1) en looprail (3) bevestigen. Afstand kabelhouder ca. 200 mm.
X
5.8
Transmissiemotor en besturing verbinden
ECdrive T2
Leg de kabel van de encoder (2) en de motoraan-
X
sluitkabel (3) naar de besturing.
Stekker in besturing (4) steken.
X
12
2
3
1
2
3
4
3
2
