Installatie
De distributie-unit serie SATK is bestemd voor installatie in een
beschutte woonomgeving (of vergelijkbaar) en kan dus niet
buitenshuis (dat wil zeggen in omgevingen die rechtstreeks
blootgesteld zijn aan weersinvloeden) worden geïnstalleerd of
gebruikt. Installatie buitenshuis kan storingen en gevaar veroorzaken.
Indien het apparaat in of tussen meubels wordt geplaatst, moet er
voldoende ruimte zijn voor het uitvoeren van periodiek onderhoud. Het
is raadzaam om geen elektrische apparaten onder de distributie-unit
te plaatsen, omdat deze beschadigd kunnen raken door lekkende
hydraulische koppelingen. Als dit advies niet wordt opgevolgd, is de
fabrikant niet aansprakelijk voor eventuele schade die daaruit
voortvloeit.
Ingeval van storingen, defecten of onjuiste werking moet het apparaat
worden uitgeschakeld en moet het probleem worden opgelost door
een gekwalificeerde monteur.
Voorbereiding
Bepaal waar het apparaat moet worden geïnstalleerd en voer
vervolgens de volgende werkzaamheden uit:
· Markeer de gaten voor bevestiging van de distributie-unit op de
wand
· Markeer de positie van de hydraulische aansluitingen
Controleer nogmaals de afmetingen en leg vervolgens de volgende
leidingen aan:
Hydraulische leidingen (zie pag. 5):
1. aansluiting op de centrale leiding
2. aansluiting op het verwarmingscircuit
3. aansluiting op het sanitaire watercircuit
Elektrische leidingen (zie pag. 13):
1. netvoeding 230 V (ac) – 50 Hz
2. kabel klokthermostaat/thermostaat (potentiaalvrij)
3. centrale buskabel voor overdracht van gegevens warmtemeter
(indien vereist)
4. centrale voeding voor warmtemeter (indien vereist)
Voorafgaand aan de installatie wordt aangeraden om alle leidingen
van het systeem zorgvuldig te spoelen, om eventuele afzettingen of
onzuiverheden te verwijderen die de werking van de distributie-unit
zouden kunnen beïnvloeden.
Bevestig de distributie-unit aan de wand
NB: de muurpluggen (niet meegeleverd) kunnen alleen voldoende
draagkracht bieden als ze op de juiste wijze (volgens de juiste
technische gebruiksprocedures) worden geplaatst in wanden die
gebouwd zijn van massieve of semi-massieve bakstenen. Bij wanden
van holle bakstenen of blokken, verplaatsbare scheidingswanden of
gemetselde muren anders dan de genoemde muurtypen, moet de
stabiliteit van de draagconstructie vooraf worden getest.
Elektrische aansluitingen
Controleer of het elektrische systeem geschikt is voor het maximale
vermogen dat door het apparaat wordt opgenomen en zorg er met
name voor dat de kabels een geschikte doorsnede hebben.
Laat bij twijfel het elektrische systeem nauwkeurig controleren door
gekwalificeerd personeel.
De elektrische veiligheid van het apparaat kan alleen worden bereikt
wanneer het correct is aangesloten op een effectief aardingssysteem
dat
is
opgebouwd
zoals
veiligheidsvoorschriften. Het is belangrijk dat deze fundamentele
veiligheidsvereiste wordt nageleefd.
Aansluiting op het elektriciteitsnet
Het apparaat wordt compleet met voedingskabel (zonder stekker)
geleverd.
Het apparaat moet elektrisch worden aangesloten op netvoeding 230
V (ac) enkelfasig + aarding met behulp van de drieaderige kabel die
gemarkeerd is met het label dat hiernaast is weergegeven. Houd
daarbij de polariteiten FASE (L) - NEUTRAAL (N) en de aarding aan.
Deze leiding moet worden aangesloten op een automatische zekering.
voorzien
in
de
geldende
Aansluiting op de klokthermostaat
De distributie-unit serie SATK is geschikt voor aansluiting op zowel
een standaard als een OpenTherm thermostaat of klokthermostaat
om de kamertemperatuur te kunnen regelen.
Voor de aansluiting op de klokthermostaat (potentiaalvrij droog
contact) moet de tweeaderige kabel worden gebruikt die gemarkeerd
is met het label dat hieronder is weergegeven.
Indien deze kabel moet worden verlengd, moet een kabel met
dezelfde doorsnede (max. 1 mm
worden gebruikt.
WARNING!
DO NOT CONNECT EXTERNAL
VOLTAGE SUPPLY TO THESE
TERMINALS
ATTENZIONE!
NON ALIMENTARE IN TENSIONE
Inwerkingstelling
Centraal systeem vullen
Open de afsluiters die op de aansluitingen naar de centrale leiding zijn
geplaatst en breng in het centrale verwarmingssysteem het systeem
op de ontwerpdruk. Ontlucht vervolgens het systeem en controleer
nogmaals de druk (vul indien nodig opnieuw bij)
Distributie-unit starten
Voer voordat u de distributie-unit start een visuele controle uit van de
waterdichtheid van de hydraulische verbindingen en de elektrische
bedrading. Nadat de controle voltooid is, schakelt u de netvoeding
naar de distributie-unit in en controleert u op eventuele
storingsmeldingen.
Als er een storing wordt gemeld, moet deze eerst worden verholpen.
Vervolgens stelt u het setpoint van de sanitaire water- en
verwarmingscycli in (zie de beschrijving hieronder), programmeert u de
thermostaat/klokthermostaat met de gewenste temperaturen en
tijdschema's en controleert u de werkingscycli.

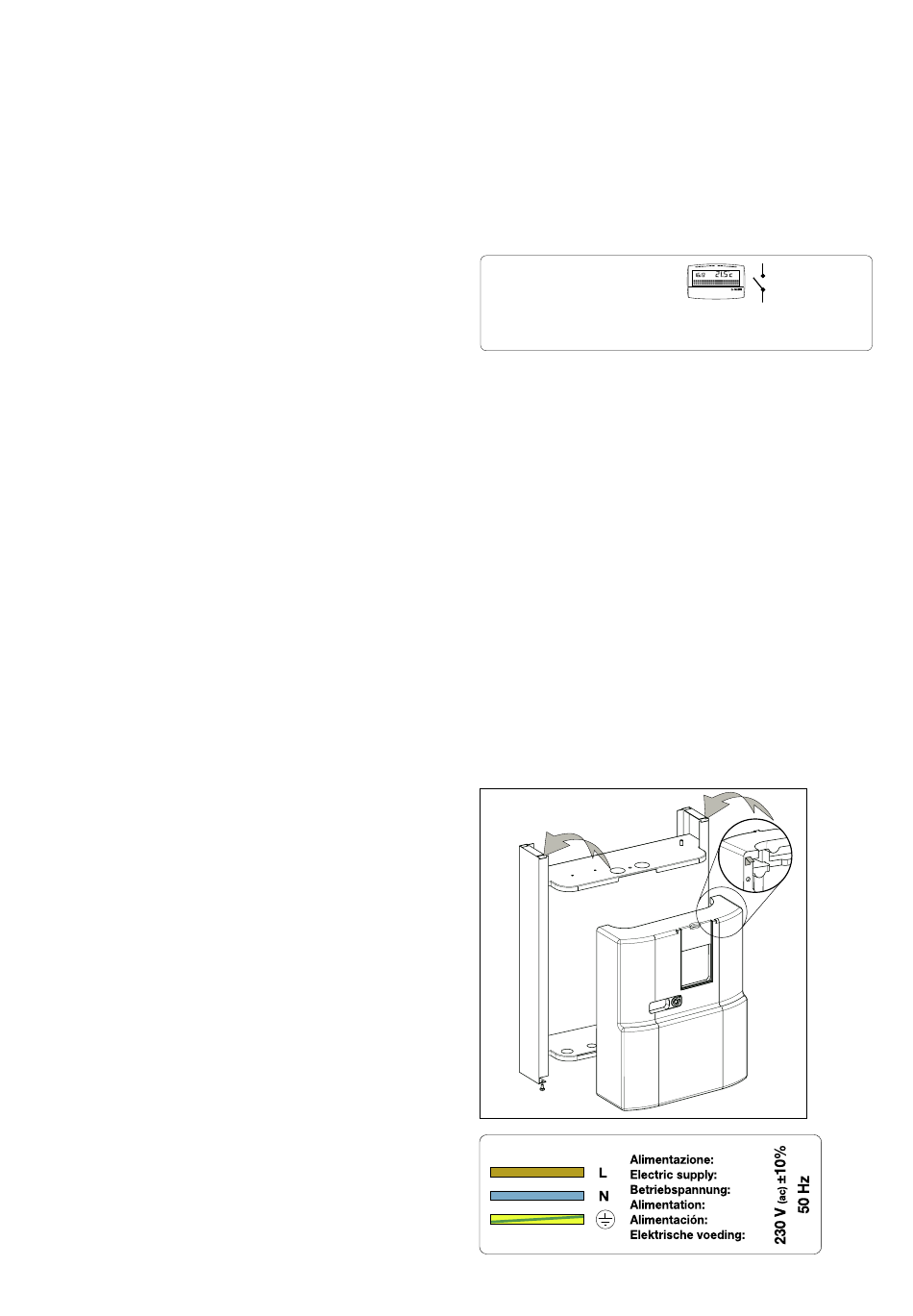

De behuizing monteren
Plaats de mantel op het frame en voer de bovenste lipjes (1) in de
bijbehorende openingen (2).
Plaats het onderste deel van de mantel op het frame.
Draai de schroeven (3) vast.
3
4
2
) en met een lengte van max. 30 m
Raumthermostat
(Potenzialfreier Kontakt)
Sonde d'ambiance
(Contact sec)
Termostato ambiente
Termostato de ambiente
(Contatto pulito)
(Contacto sin potencial)
Room thermostat
Ruimtesensor
(Volt free connection)
(Schoon contact)
2
1
