Warmtemeter installeren
De distributie-unit is geschikt voor het plaatsen van een compacte
warmtemeter
(geïntegreerde
schroefdraadaansluitingen en een breedte van 130 mm.
Voer voordat u onderhoud pleegt, reparaties verricht of onderdelen
vervangt altijd de volgende handelingen uit:
- sluit de netvoeding af
- verwijder de behuizing
- sluit de afsluiters
- tap de distributie-unit af met behulp van de daarvoor bestemde
aftapkranen

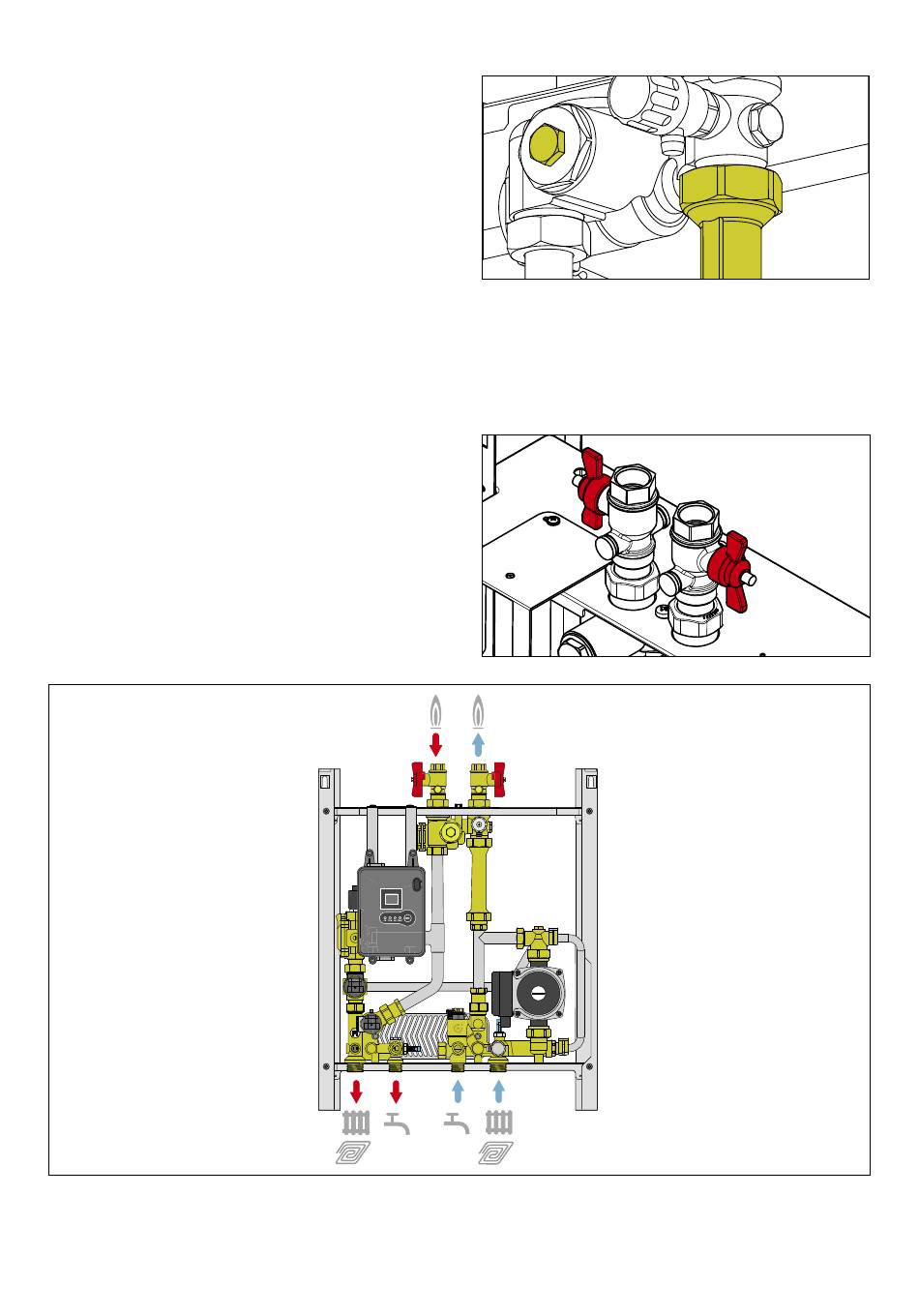

Ga voor de installatie van de warmtemeter als volgt te werk:
- verwijder het aansluitstuk (A)
- verwijder de dop (B)
- installeer de debietmeter op de retourleiding
- installeer de aanvoersensor in de M10-dompelbuis (B).
Raadpleeg voor meer informatie de technische gegevensbladen van
de warmtemeter.
Hydraulische aansluitingen
De hydraulische aansluitingen op de centrale leiding moeten worden
uitgevoerd met behulp van handmatige afsluiters die bij de distributie-
unit worden meegeleverd. Deze afsluiters maken het mogelijk om
onderhoud te plegen zonder dat het primaire circuit hoeft te worden
afgetapt. Het wordt aangeraden om tevens handmatige afsluiters (niet
meegeleverd) te installeren op de onderste terminals voor aansluiting
op de woning.
Voorafgaand aan de installatie wordt aangeraden om alle leidingen
van het systeem zorgvuldig te spoelen, om eventuele afzettingen of
onzuiverheden te verwijderen die de werking van de distributie-unit
zouden kunnen beïnvloeden.
Hiervoor is een spoelklep met handmatige bypass beschikbaar (code
789100).
NB:
1 Het is aanbevolen een waterslagdemper te installeren om eventuele overdruk op het sanitair circuit te compenseren;
2 Bij recirculatie van warm water of als terugslagkleppen op de inlaat van sanitair koud water zijn geïnstalleerd, dan moeten speciale systemen worden gebruikt die
de thermische expansie van de vloeistof in het systeem en in de distributie-unit compenseren;
3 Alle hydraulische aansluitingen moeten worden gecontroleerd voordat ze onder druk worden gezet. Trillingen tijdens het transport kunnen ervoor zorgen dat de
aansluitingen losraken. HAAL HET AANHAALMOMENT NIET TE STRAK AAN om de onderdelen niet te beschadigen.
retoursensor)
met
1"
B
NB: installeer de kleppen zoals aangegeven in de afbeelding
5
A
