Elektrische installatie
Let op:
Tijdens werk aan de elektrische installatie dienen de netvoeding en de elektrische noodinrichting
afgeschakeld te worden..
• Plaats de werkschakelaar zodanig dat deze vanaf de deuropener gemakkelijk bereikbaar is. Indien
er een stekker wordt gebruikt, moet ook het wandcontact zich op een gemakkelijk bereikbare
plaats bevinden.
• Als het netsnoer beschadigd is, moet het worden vervangen door de fabrikant, een servicever-
tegenwoordiger van de fabrikant of een andere gekwalificeerde persoon om risico's te vermijden.
Installatie
a Open de afdekkap, zie pagina 29.
b Monteer uitbreidingseenheid EXU-4 of EXU-3 indien nodig, zie pagina 39.
c Installeer de netvoedingskabels en sluit ze aan (zie hieronder).
d Voer Opstarten uit, zie pagina 41.

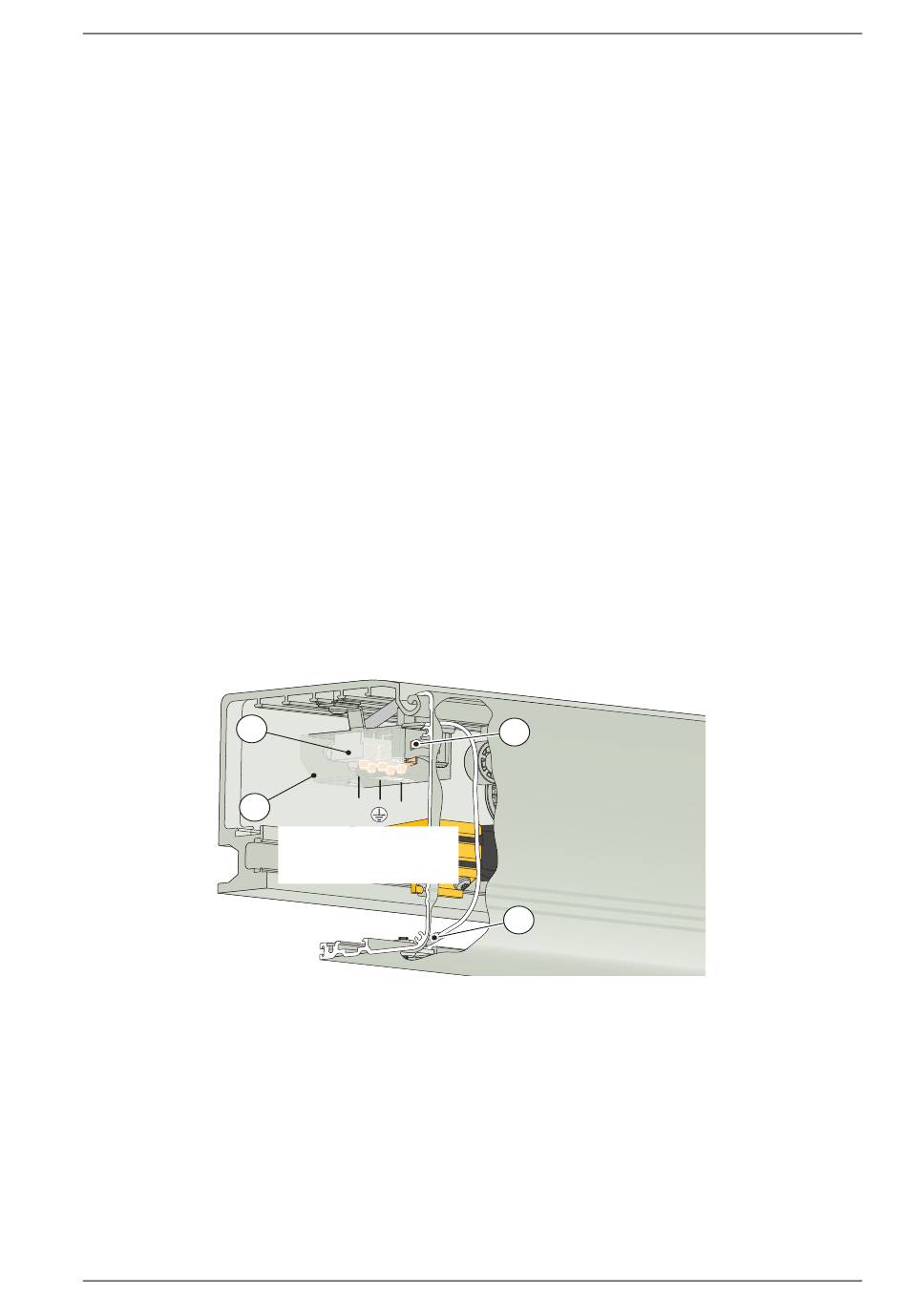

Netaansluiting
a Schroef de bevestigingsschroef los en verwijder de beschermende afdekking.
b Sluit de inkomende netvoeding aan via de snoerontlasting op het aansluitblok zoals getoond
in onderstaande afbeelding.
c Sluit de aardebeveiliging aan op de afdekkap.
d Plaats de beschermende afdekking terug in zijn oorspronkelijke positie.
2
1
AAF303
1
Beschermende afdekking
2
Aansluitblok netvoeding
3
Trekontlasting
4
Aardebeveiliging voor de afdekkap
1004572-EMNL-8.0
L
N
Netvoeding
120 - 240 V AC
50/60 Hz, 10A
Versie 2014-02-28
3
4
10 Elektrische installatie
