Cartridge seals C2, C3, CQ3, CD3
Instructies voor de montage van een cartridge seal
Lees eerst de volgende instructies voor de montage van een cartridge seal. Houdt u bij
montage van een cartridge seal aan deze instructies.
• Deze mechanische asafdichting is uitgevoerd als 'full cartridge seal'. Dit betekent dat
deze mechanische asafdichting als één enkel onderdeel gemonteerd moet worden en
NOOIT in delen uiteen genomen mag worden!
• Een cartridge seal is een kwetsbaar precisie-instrument. Laat het cartridge seal in de
oorspronkelijke verpakking totdat u met de werkelijke montage begint!
• Maak de onderdelen waarin het cartridge seal gemonteerd moet worden goed
schoon. Zorg voor een schone werkomgeving en schone handen!
Demontage van een cartridge seal
1210
1300
1200

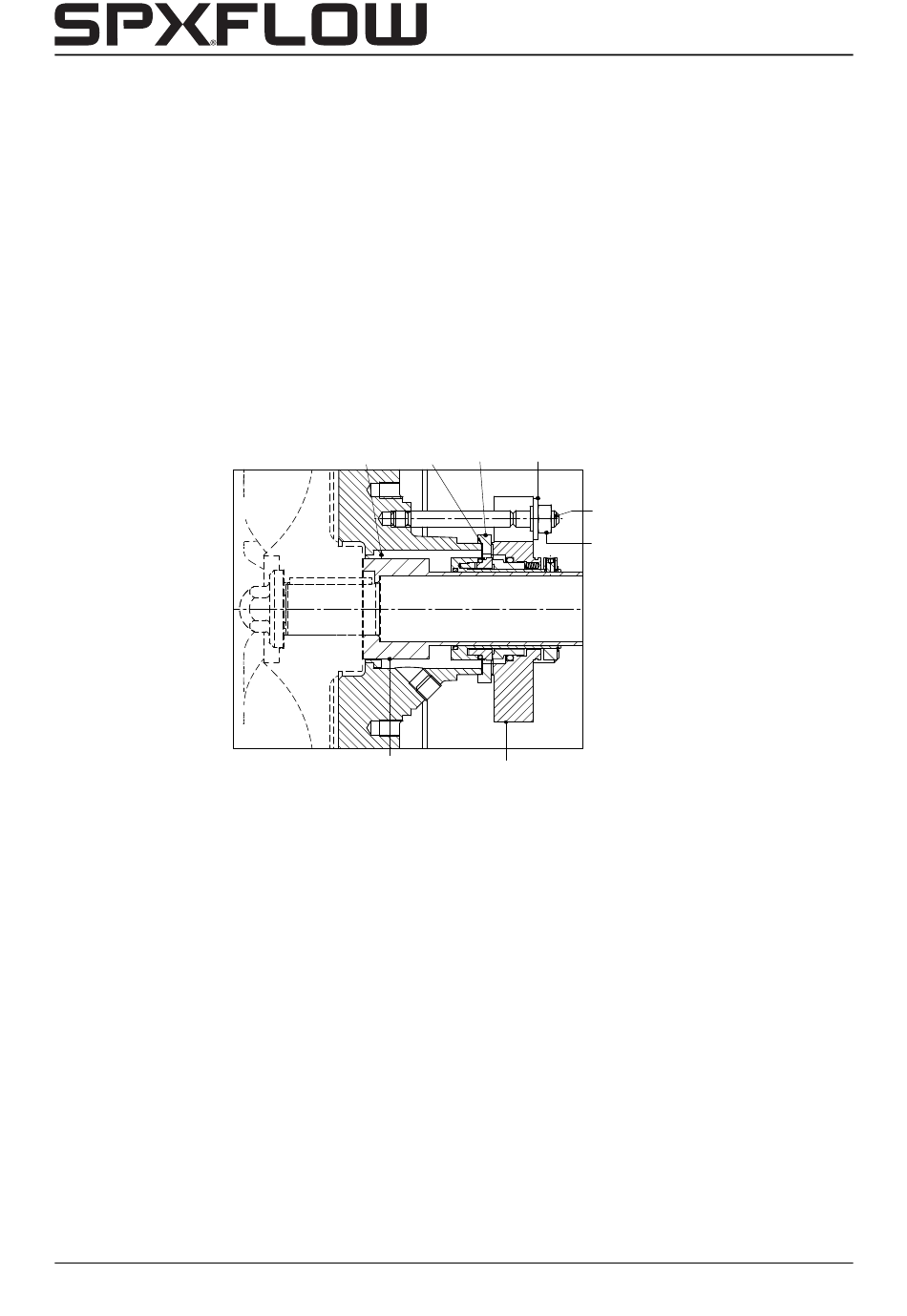

Figuur 29:
Cartridge seals C....
1 Verwijder de asafdichingsbeschermkappen (0276).
2 Bevestig de centreer-lippen op het deksel van de seal cartridge weer in de groef van
de hals om de seal cartridge vast te zetten.
3 Demonteer de waaier, zie paragraaf 7.5.1 "Demontage van de waaier".
4 Verwijder de moeren (1810) en sluitringen (1815) en schuif de seal cartridge naar
achteren in de richting van de lagerstoel (2100).
5 Geef met merktekens de stand van pompdeksel (0110) ten opzichte van de
lagerstoel (2100) aan. Klop het pompdeksel los en verwijder het (alleen voor
stoelgroep 3) inclusief verloopring (1280) en pakking (1300).
6 Trek de gehele seal cartridge van de pompas.
Demontage en montage
1280
1815
1800
1810
1220
