10

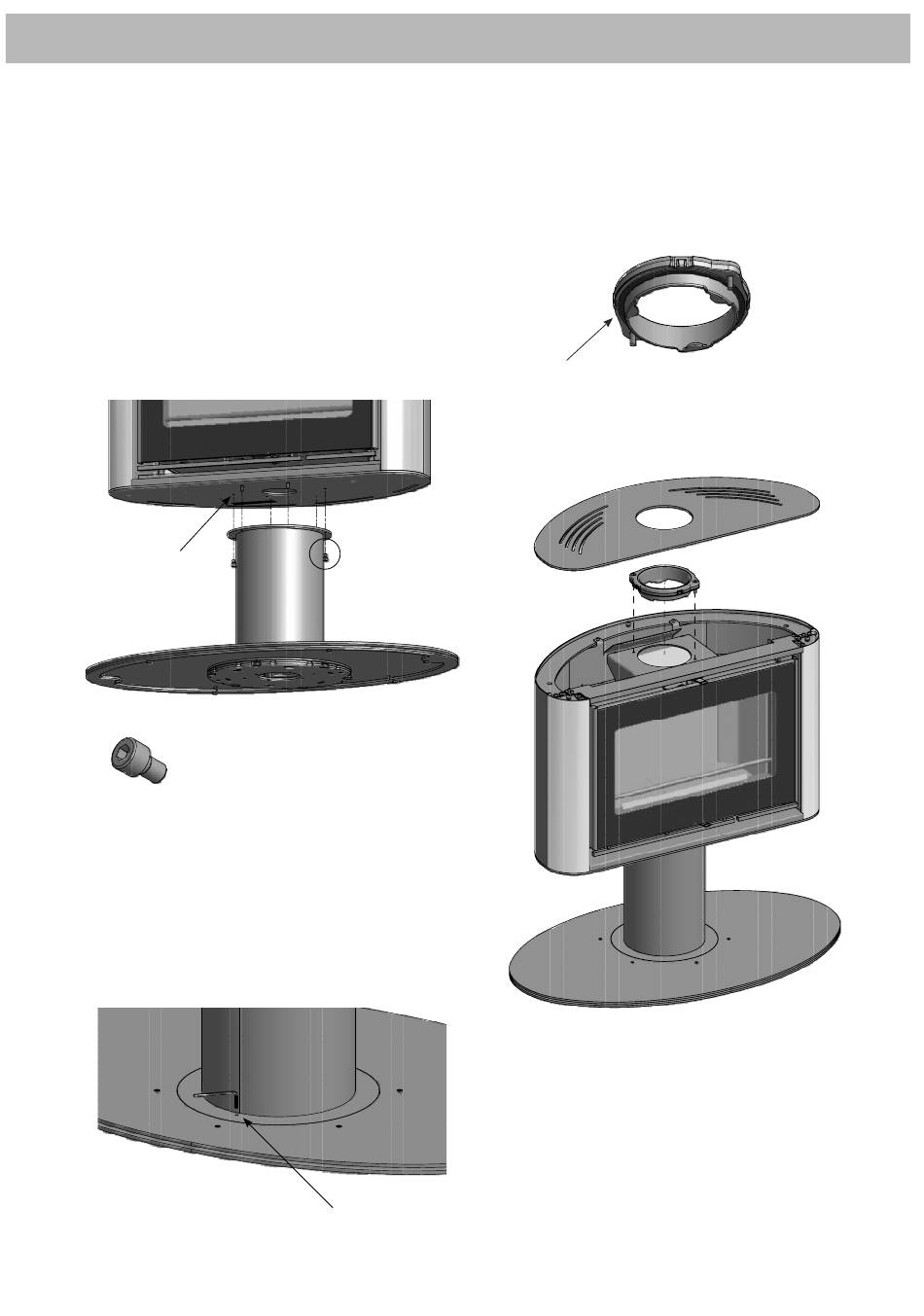

De houthaard op de voet bevestigen
De Scan 57 is uitgerust met 2 puntschroeven aan de onderkant van
de heteluchtkamer. Deze kunnen worden gebruikt om de haard
correct op de voet te plaatsen. Plaats de haard op de voet. De 2
puntschroeven moeten, zoals afgebeeld, in de 2 gaten van de voet
vallen. Bevestig 4 van de meegeleverde inbusbouten.
Verwijder de puntschroeven en bevestig de 2 resterende inbus-
bouten.
Indien u voor de Scan 57 met ventilatiekanaal via de voet heeft
gekozen, moet deze worden bevestigd voordat de houthaard en
onderplaat samengeschroefd worden. Raadpleeg het hoofdstuk
"Ventilatiekanaal via de voet".
Puntschroef
B
6 inbus M8x12
Roterende voet en remfunctie
De Scan 57 is uitgerust met een remfunctie voor de roterende voet.
De houthaard wordt op de voet bevestigd voordat de remfunctie
wordt afgesteld. Zie hieronder voor afstellen.
M O N TA G E
B
Afstellen van remfunctie
De aansluitkraag bevestigen
Til de bovenplaat van de haard en bevestig de aansluitkraag, pakking
en schroeven.
Bevestig de pakking
