Dragende ondergrond
Ons hele productassortiment wordt tot de lichte kachels gerekend
en de balkenlaag heeft gewoonlijk geen versteviging nodig. De pro-
ducten kunnen op een normale vloer worden geplaatst.
U moet er natuurlijk zeker van zijn, dat de ondergrond het gewicht
van de eventuele stalen schoorsteen kan dragen.
Wanneer de kachel met een roterende voet gemonteerd wordt,
maken wij u erop attent dat de ondergrond vlak moet zijn.
Vloerplaat
Wordt de kachel op een brandbare vloer geplaatst, dan moeten de
nationale en lokale bouwreglementen wat betreft de grootte van
een niet brandbare ondergrond, die de vloer rondom de kachel moet
bedekken, worden opgevolgd.
De lokale Scan-dealer kan u wegwijs maken in de regels omtrent
brandbaar materiaal rond de kachel.
De functie van de vloerplaat is het beschermen van de vloer en
brandbare materialen tegen een eventuele gloed.
Een vloerplaat kan van staal of glas zijn, maar de kachel kan ook op
klinkers, natuursteen of iets dergelijks worden geplaatst.
Heeft men de Scan 57 met roterende voet gekozen, dan moet men
letten op de afmeting van de vloerplaat.
Deze Scan-kachel heeft een geïntegreerde plaat op de bodem, waar-
door hij rechtstreeks op brandbare materialen kan staan zonder een
andere bescherming onder de kachel.

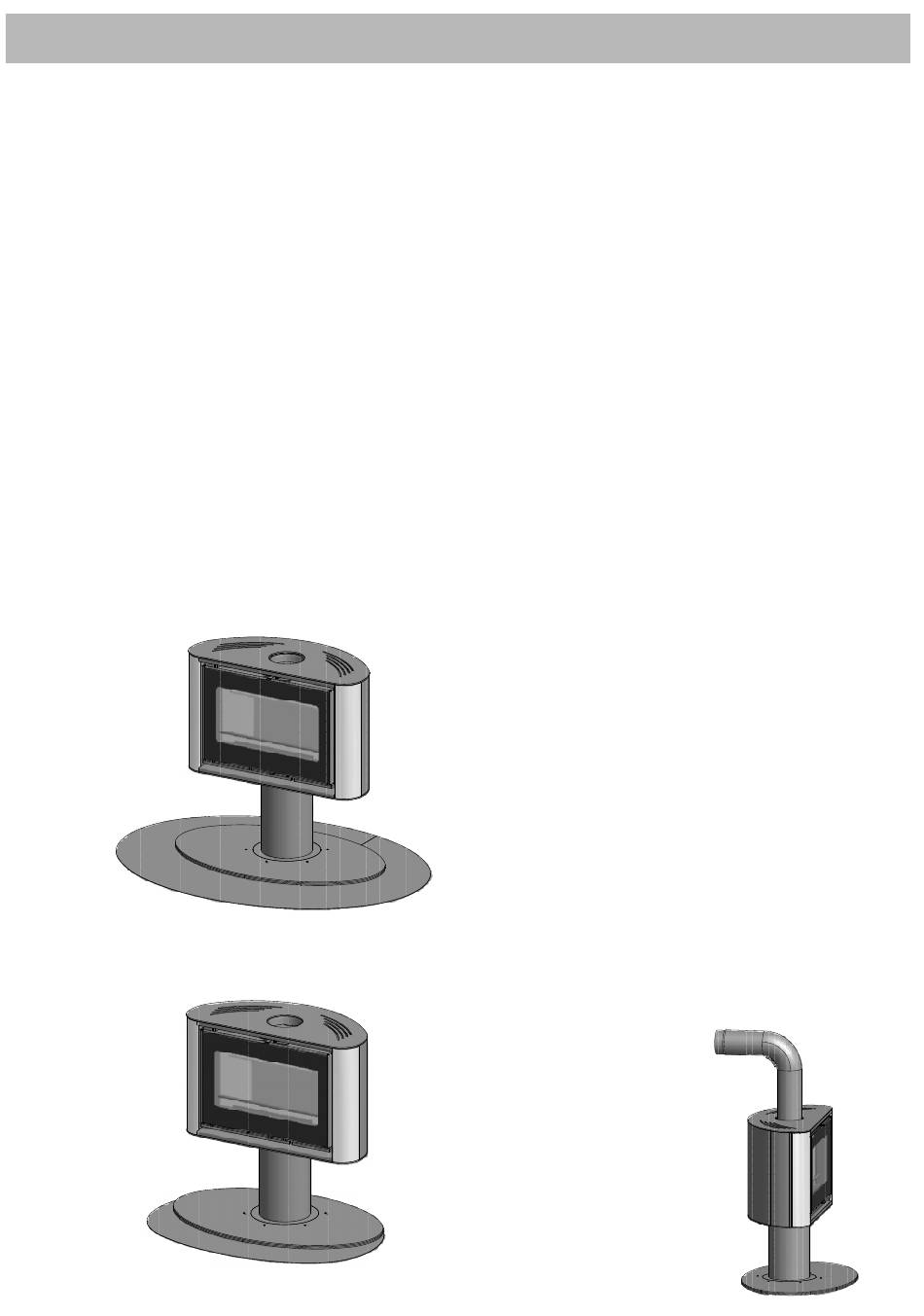

Vloerplaat voor Scan 57
Gevormde vloerplaat voor Scan 57 met vaste voet.
M O N TA G E
Bestaande schoorsteen en prefab schoorsteen,
bestaande uit segmenten
Bent u van plan om een kachel op een bestaande schoorsteen aan
te sluiten, dan is het goed om een goedgekeurde Scan-dealer of de
lokale schoorsteenveger om raad te vragen. Hij kan ook worden gera-
adpleegd bij een eventuele renovatie van de schoorsteen.
Volg voor het aansluiten van een prefab schoorsteen, bestaande uit
segmenten, de aansluitinstructies van de fabrikant van het betref-
fende schoorsteentype.
Aansluiting tussen kachel en stalen schoorsteen
De Scan-dealer of de lokale schoorsteenveger kan worden geraad-
pleegd bij de keuze van het fabrikaat of de dimensie van de stalen
schoorsteen. Deze past gegarandeerd bij de kachel. Over het alge-
meen geldt dat de lengte van de schoorsteen, gerekend vanaf de
bovenkant van de kachel, niet minder dan 3,5 meter mag zijn.
Een foute keuze van de lengte of diameter van de stalen schoorsteen
kan een slechte werking veroorzaken.
Volg de aanwijzingen van de leverancier van de stalen schoorsteen
zorgvuldig.
Maak voor een correcte montage een uitsparing in de niet-geïsole-
erde beginsectie, zie pagina 10: "Stalen schoorsteen met bovenuit-
gang" punt 3 en 4 en pagina 11 voor een illustratie.
Plaats de in de servicebox meegeleverde pakking tussen het eerste
niet- geïsoleerde deel en het aansluitstuk voor het rookkanaal, zie
"De pakking bevestigen" op pagina 13.
Heeft u voor een kachel met een roterende voet gekozen, dan is het
voor een optimale werking belangrijk dat de montage zorgvuldig
door getrainde monteurs wordt gedaan. Zie montage van stalen
schoorsteen voor roterende voet, pagina 12 en 13.
Vereisten voor de schoorsteen
De schoorsteen moet minimaal gemarkeerd zijn met T400 en G voor
roetweerstand.
Aansluiting met 90° kniestuk
Wanneer u ervoor kiest om de Scan 57 met een kniestuk aan te
sluiten, wordt aangeraden om een gebogen kniestuk te gebruiken
omdat deze een betere trek geeft.
Het reinigingsluik van het kniestuk moet zich in het loodrechte deel
Als u uw kachel met behulp van een scherp kniestuk aansluit, moet
de reinigingsdeur in het verticale deel worden geplaatst, zodat het
horizontale deel via deze deur schoongemaakt kan worden.
Maak voor een correcte montage een uitsparing in het kniestuk, zie
pagina 12: "Oplosseng met kniestuk voor een gemetselde schoors-
teen" punt 3 en 4 en pagina 11 voor een illustratie.
Plaats de in de servicebox meegeleverde pakking tussen het knie-
stuk en het aansluitstuk voor het rookkanaal, zie "De pakking beve-
stigen "op pagina 13.
Roterende voet en 90°
kniestuk
Voor een optimale werking
van de roterende voet, is het
belangrijk dat de montage zorg-
vuldig door getrainde monteurs
wordt gedaan. Zie montage van
het kniestuk voor de roterende
voet, pagina 12 en 13.
5
