3. INBEDRIJFSTELLING VAN DE OYSTER® CONNECT
Aanwijzing: Schakel de Oyster® Connect eerst uit
3.1 Simkaart plaatsen
- De Outdoor Unit is de op het dak gemonteerde antenne-eenheid..
- Verwijder de Outdoor Unit van de montageplaat door de vier zichtbare kruiskopschroeven los te draaien.
Aanwijzing: Het is voldoende om de schroeven een paar slagen linksom te draaien. Ze hoeven niet geheel
uitgedraaid te worden!
- Verwijder de rubber afdekking om bij de kaartlezer te komen.
- Klik de simkaart indien nodig uit het door de provider meegeleverde kader los.
Maat 25x15mm, ook bekend als „Mini-SIM", is vereist.
MINI-SIM
25 mm
6
voordat er een simkaart geplaatst of vervangen wordt.

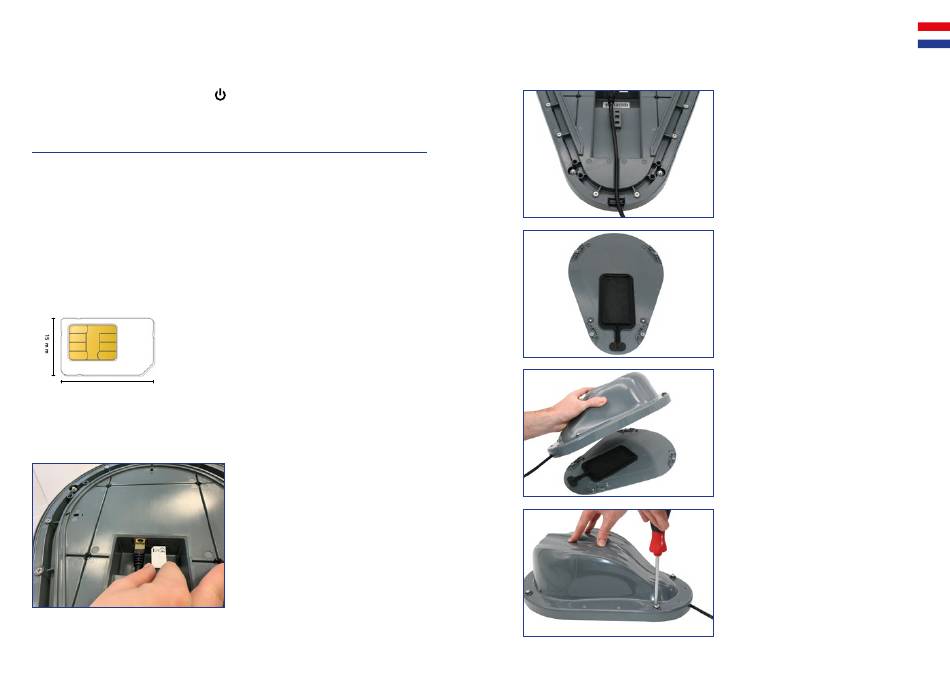

Afb. 1: Plaats de simkaart met de gouden chip in de
richting van de bovenkant van het huis in de kaartlezer.
Let erop dat de kaart met de schuine hoek vooraan in
de kaartlezer geschoven moet worden.
Onderkant van de Oyster® Connect Outdoor Unit
3. INBEDRIJFSTELLING VAN DE OYSTER® CONNECT
*
*
Afb. 2: Let erop dat de verbindingskabel cor-
rect is aangesloten en druk hem terug in de
*
kabelgoot
.
Afb. 3: Leg de rubber afdekking als getoond in de vorm
op de montageplaat.
Afb. 4: Plaats de Outdoor Unit weer op de montage-
*
plaat. Houd hierbij de kabel
vast zodat hij niet uit de
geleidegroef glijdt.
Afb. 5: Druk de Outdoor Unit omlaag op de montage-
plaat en draai de vier schroeven met een handschroe-
vendraaier weer aan. Neem hierbij het maximum
aanhaalmoment van 1 NM in acht!
Onder de schroefkoppen bevindt zich een zacht
borgplaatje dat ook zonder grote aanhaalkrach-
ten voor een veilig houvast van de schroef zorgt.
Gebruik voor deze werkstap geen elektrisch gereed-
schap!
7
