8.5.5

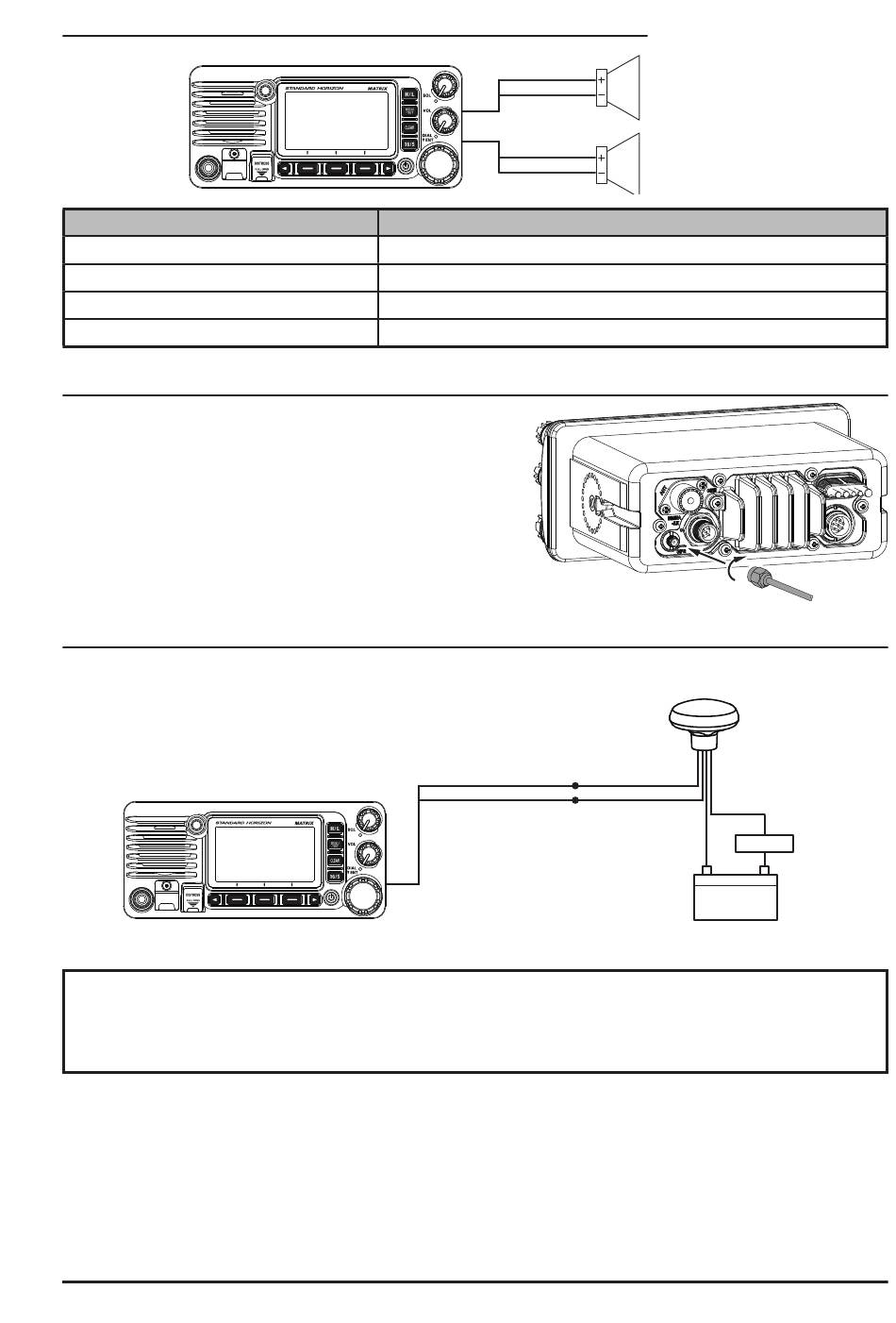

Aansluiting op externe PA/HAIL-luidspreker
Kleur/omschrijving van draden
Wit - externe luidspreker (+)
Afscherming - externe luidspreker (−)
Rood - PA-luidspreker (+)
Afscherming - PA-luidspreker (−)
8.5.6
Een als optie verkrijgbare externe GPS-antenne SCU-38 aansluiten
Sluit de SCU-38 kabel aan op de coaxiale GPS
ANT-connector op het achterpaneel en draai
dan de kabelmoer vast (zie afbeelding rechts).
OPMERKING: De SCU-38 heeft altijd de voorkeur
boven de interne GPS-antenne.
8.5.7
Een als optie verkrijgbare externe GPS-antenne SCU-31 aansluiten
Om de optionele SCU-31 aan te sluiten kan de marifoon worden ingesteld om
GPS-coördinaten te ontvangen bij 4800 baud. Zie sectie "19.9 NMEA 0183 IN/UIT"
voor meer informatie.
De externe GPS-antenne SCU-31 (ingebouwde GPS-ontvanger) wordt geleverd met
15 m (49 ft) kabel en een connector. Om de SCU-31 op de marifoon aan te sluiten moet
u de 6-pens antenneaansluiting er afknippen, de witte isolatie afstrippen zodat de rode,
zwarte en bruine draden bloot komen te liggen en die aansluiten zoals aangegeven in
het schema. Alle andere draden worden niet gebruikt en kunnen weggeknipt worden.
De 2A zekering is niet inbegrepen.
Wit
Afscherming
Rood
Afscherming
Aansluitvoorbeelden
Positieve draad van externe 4Ω luidspreker
Negatieve draad van externe 4Ω luidspreker
Positieve draad van externe 4Ω audioluidspreker (hoorn)
Negatieve draad van externe 4Ω audioluidspreker (hoorn)
Marifoondraden
Geel: NMEA IN (+)
Groen: NMEA IN (–)
OPMERKING
Externe
luidspreker
PA-luidspreker
(hoorn)
Externe GPS-antenne
SCU-31
Bruin
Zwart
Zwart
2A zekering
(−)
1 2V a c cu
Rood
(+)
21
