De transducer bevestigen op een trollingmotor
(alleen voor transducers met dubbele bundel)
De transducer bevestigen op een trollingmotor:
1. Schuif de grote bindstrip met de ribbels naar boven door de sleuf
op de transducersteun, totdat de bindstrip half door de steun
steekt.
OPMERKING: voor koud water of gebieden met veel hout of
drijfvuil wordt aangeraden een 100- of 125-mm slangklem te
gebruiken.
2. Leg de montagepakking op de gebogen bovenkant van de
transducersteun.
3. Plaats de transducer met de steun onder het motorhuis van
de trollingmotor, met de achterzijde van de transducer naar de
schroef.
4. Wikkel de twee zijden van de bindstrip rond het motorhuis. Steek
de platte kant van de bindstrip door het sleufje aan de andere
kant en trek de bindstrip aan, maar niet vast. (De bindstrip klikt als
u deze aantrekt).
5. Plaats de transducer parallel aan de bodem en controleer of de
pakking correct is uitgelijnd. Trek de bindstrip vast. Knip eventueel
het overtollige eind van de bindstrip af. Draai de zelfborgende
moer aan totdat deze de montagesteun aanraakt, en draai de
moer dan een kwartslag verder. (Niet te strak aandraaien.)
Fishfinder 400C gebruikershandleiding
6. Bevestig de transducerkabel (9 m) met de meegeleverde
bindstrips op de motoras. U kunt het naar de boeg wijzende deel
van de transducersteun (behalve de sleuf voor de bindstrip) vullen
met kit om vuilophoping te vermijden.

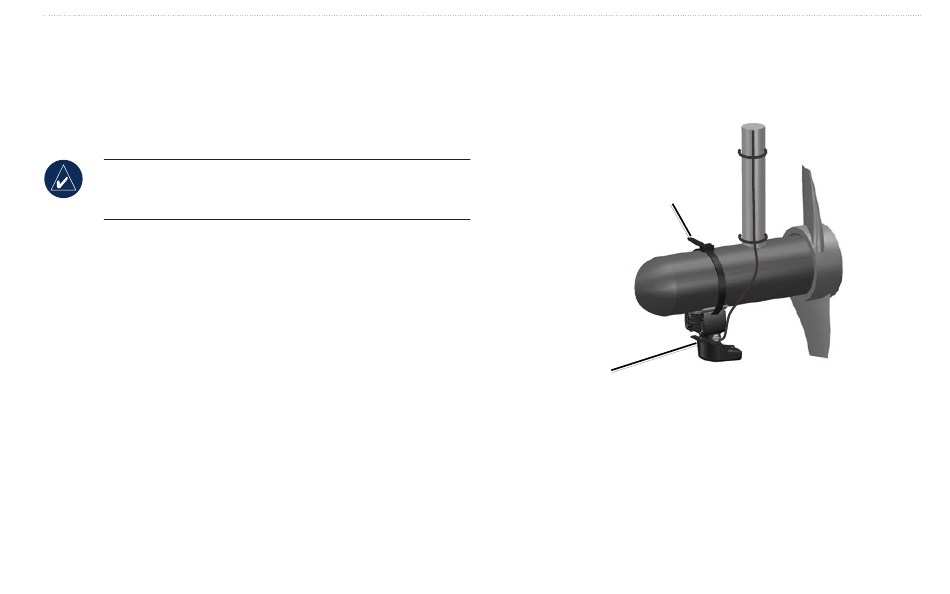

Bevestigingskabel
Voorkant van de transducer
d
F
400C
e
IshFInder
Installeren
