Afstelinstructies

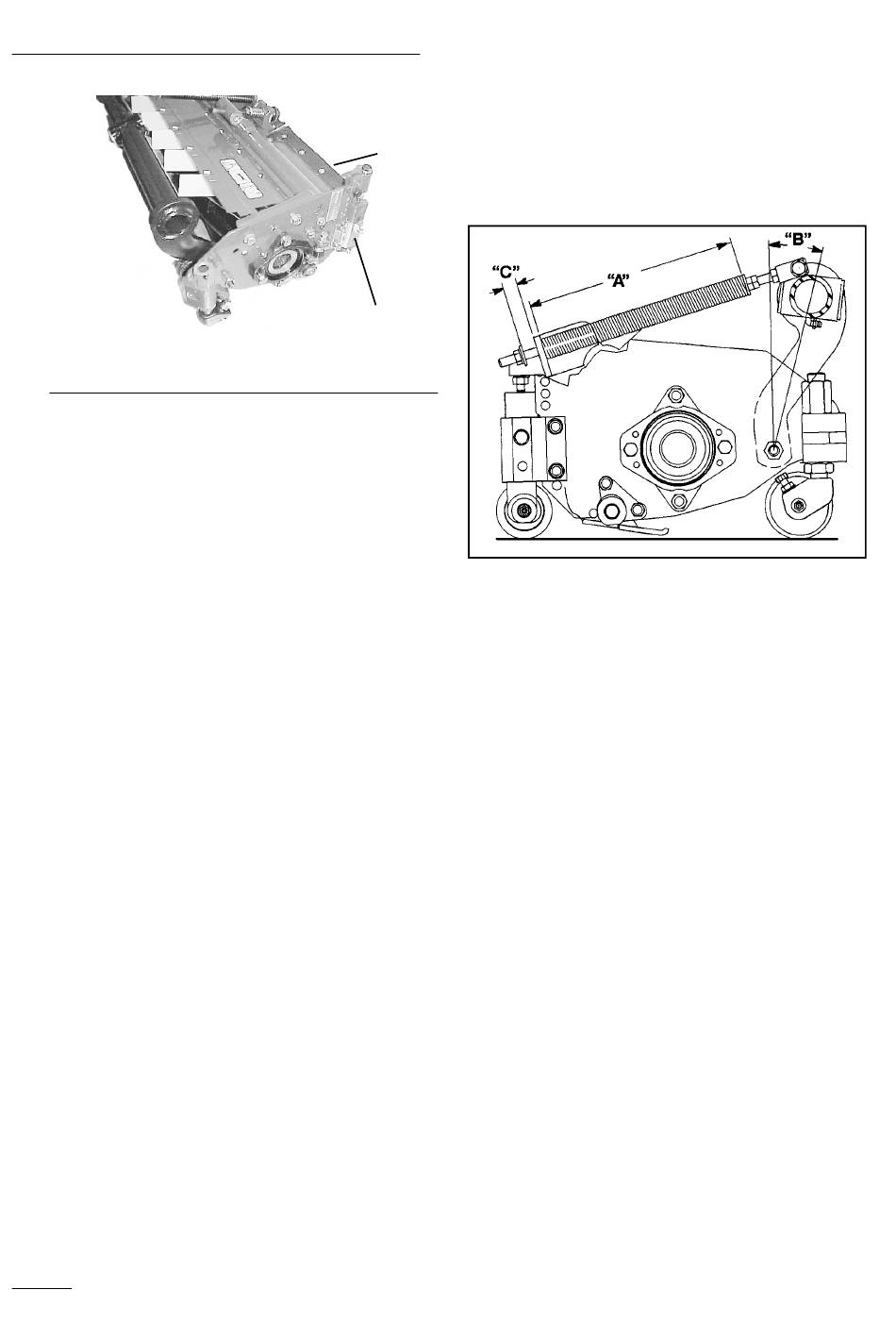

Afbeelding 4
1. Achterste afdekplaat
2. Achterste tapbout
HET AFSTELLEN VAN DE
GAZONCOMPENSATIEVEER
De gazoncompensatieveer (Afb. 5), die het draagframe
met de maai-eenheid verbindt, zorgt voor de beschikbare
rotatie voor-achter, en de hoeveelheid vrije ruimte tot de
bodem tijdens transport en in bochten.
De gazoncompensatieveer verdeelt ook het gewicht van
de voorste naar de achterste roller. Dit vermindert een
golfpatroon in het gazon.
BELANGRIJK: Voer de afstellingen aan de veer uit
terwijl de maai-eenheid is vastgekoppeld aan de
tractie-eenheid en de maai-eenheid op de vloer van de
werkplaats is neergelaten. Zie de gebruikershand-
leiding van de tractie-eenheid voor bevestigings-
instructies.
1.
Haal de borgmoer aan op de achterzijde van de
veerstang totdat de opening (C) tussen de
achterzijde van de veerbeugel en de voorzijde van
de volgring
1
⁄
" (13 mm) is (Afb. 5).
2
2.
Haal de zeskantige moeren aan de voorzijde van de
veerstang aan totdat de samengedrukte lengte (A)
van de veer 8" (203 mm) is (Afb. 5).
NB: Wanneer u grof of dicht gras maait vergroot u
de samengedrukte lengte (A) van de veer tot B=
(216 mm) en de opening (C) tussen de achterzijde
van de veerbeugel en de voorzijde van de volgring
tot 1
⁄
" (32 mm) (Afb. 5).
1
4
NB: Naarmate de samengedrukte lengte (A)
AFNEEMT, neemt de overbrenging van het gewicht
van de voorste naar de achterste roller TOE en
neemt de rotatiehoek (B) van het draagframe/de
maai-eenheid AF.
8
NB: Naarmate de opening (C) tussen de veerbeugel
en de volgring TOENEEMT, neemt de vrije hoogte
boven de grond van de maai-eenheid AF en neemt
1
de rotatiehoek (B) van het draagframe/de maai-
eenheid TOE.
2
⁄
"
1
2
Afbeelding 5
