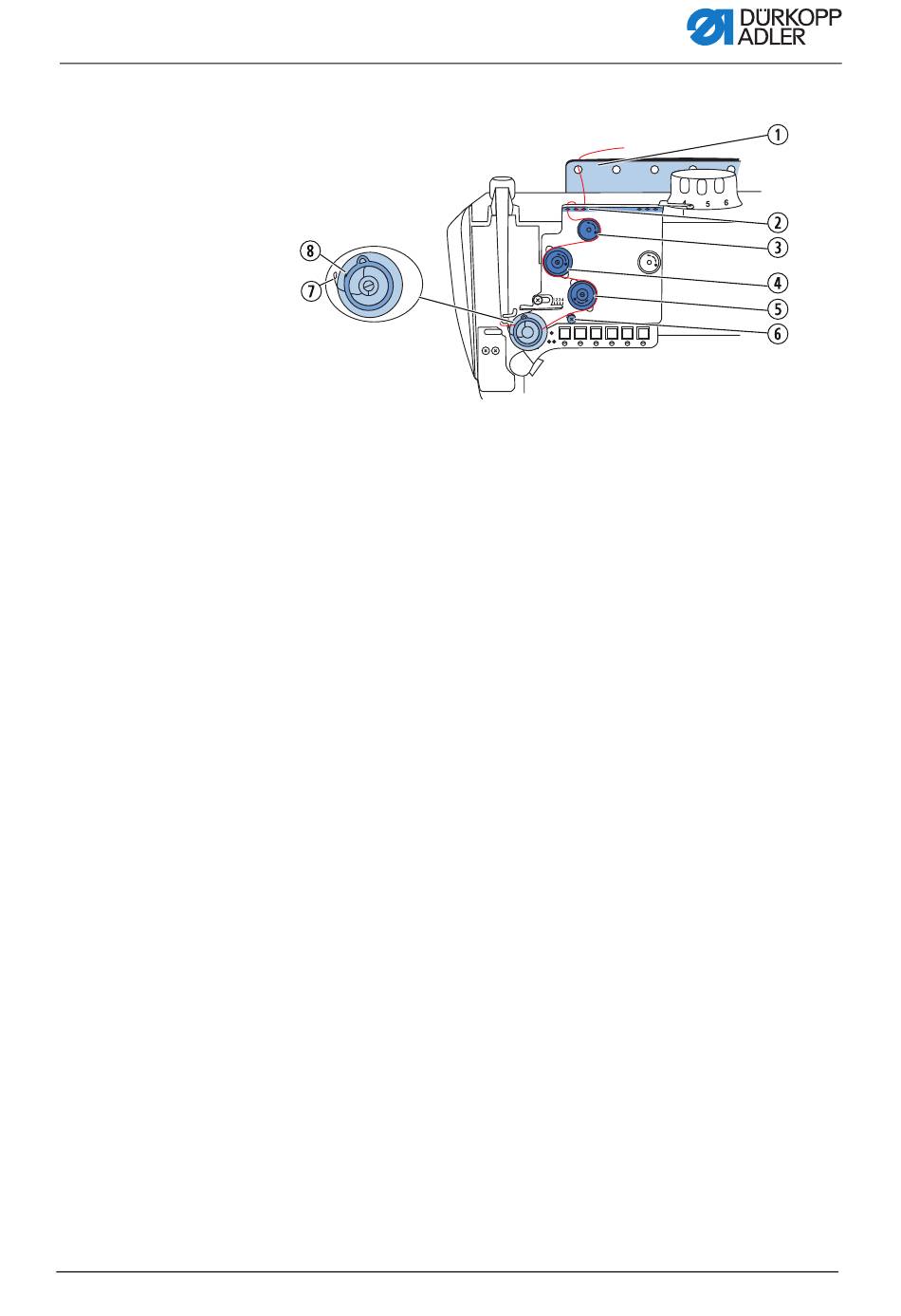

Afb. 5: Bovendraad inrijgen II
(1) - 1. Draadgeleider
(2) - 2. Draadgeleider
(3) - Voorspanelement
(4) - Hulpspanelement
4.
De draad van achteren naar voren door de linker opening van
de eerste draadgeleider (1) trekken.
5.
De draad zigzaggend door de 3 openingen van de
tweede draadgeleider (2) trekken: van boven naar beneden
door de rechter opening rijgen en vervolgens van beneden
naar boven door de middelste opening rijgen en van boven
naar beneden door de linker opening.
6.
De draad rechtsom langs het voorspanelement (3) trekken.
7.
De draad linksom langs het hulpspanelement (4) trekken.
8.
De draad rechtsom langs het hoofdspanelement (5) trekken.
9.
De draad over de extra bout voor draadgeleider (6) naar de
draadaanhaalveer trekken.
10. Rijg de draad door de draadrol.
11. Til de draadopnameveer (7) met de draad op.
12. Trek de draad onder de hendel van de geleideschijf (8).
(5) - Hoofdspanelement
(6) - Extra bout voor draadgeleider
(7) - Draadaanhaalveer
(8) - Hendel van de geleideschijf
