6.9
Bovenste deel van de machine plaatsen

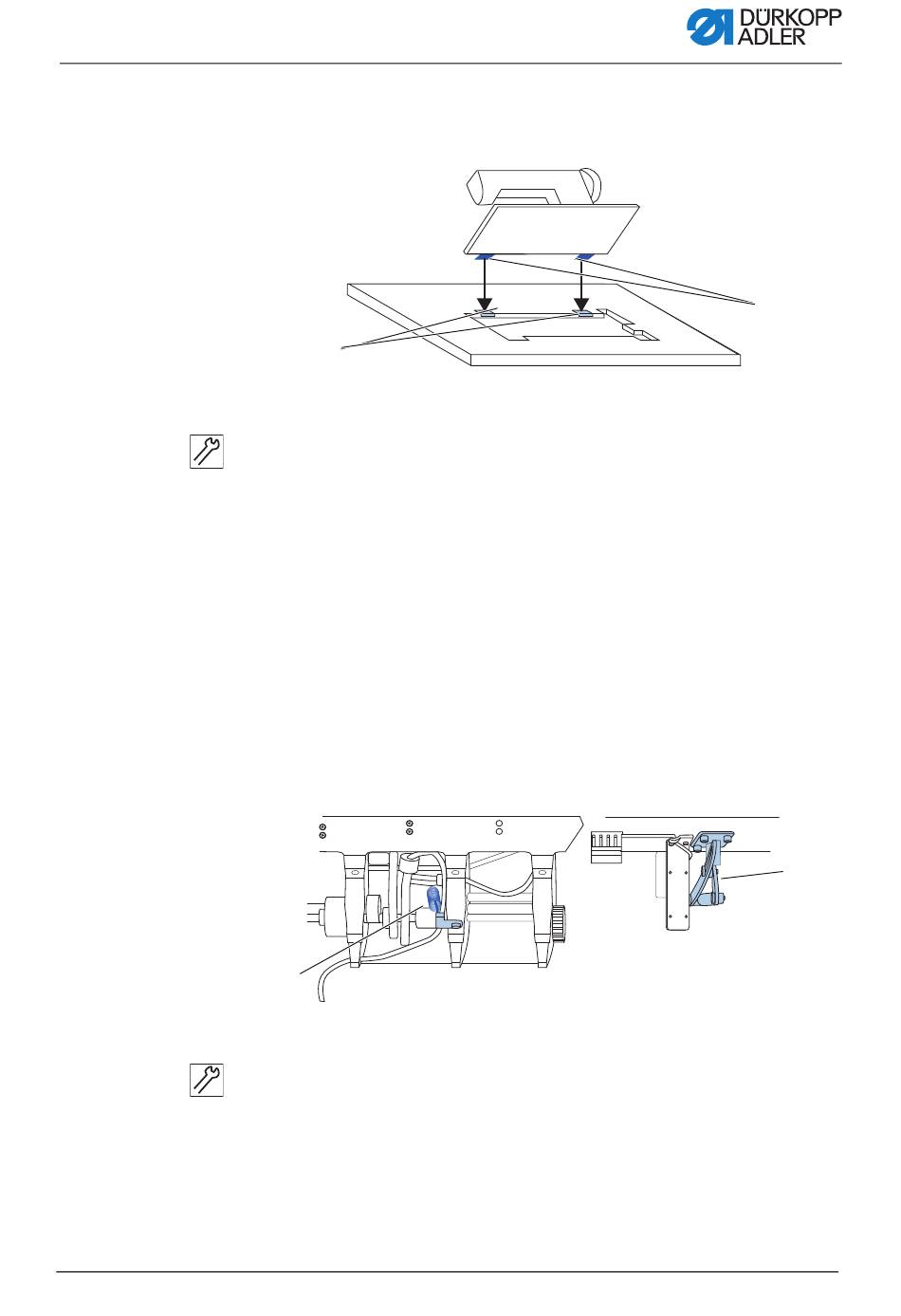

Afb. 38: Bovenste deel van de machine plaatsen
w
(1) - Bovenste scharnieronderdelen
Zo kunt u het bovenste deel van de machine plaatsen:
1.
De bovenste scharnieronderdelen (1) aan het bovenste
machineonderdeel vastschroeven.
2.
De bovenste scharnieronderdelen (1) in de hiervoor
bestemde rubberen inzetstukken (2) plaatsen.
3.
Vouw het bovenste machineonderdeel naar beneden en
plaats het in de uitsparing.
6.10 Montage van de demper
De demper absorbeert het machinegewicht bij het naar
beneden klappen.
Afb. 39: Montage van de demper
w
(1) - Inschroefhoek
Zo kunt u de demper monteren:
1.
Bovenste deel van de machine naar beneden klappen.
2.
Demperveer (2) aan het oliereservoir bevestigen.
3.
Sluit de onderdelen van de demper aan en leid ze door het
gat in de achterkant van het oliereservoir.
4.
De inschroefhoek (1) onder het werktafelblad vastschroeven.
(2) - Rubberen steunen
(2) - Demperveer
q
q
