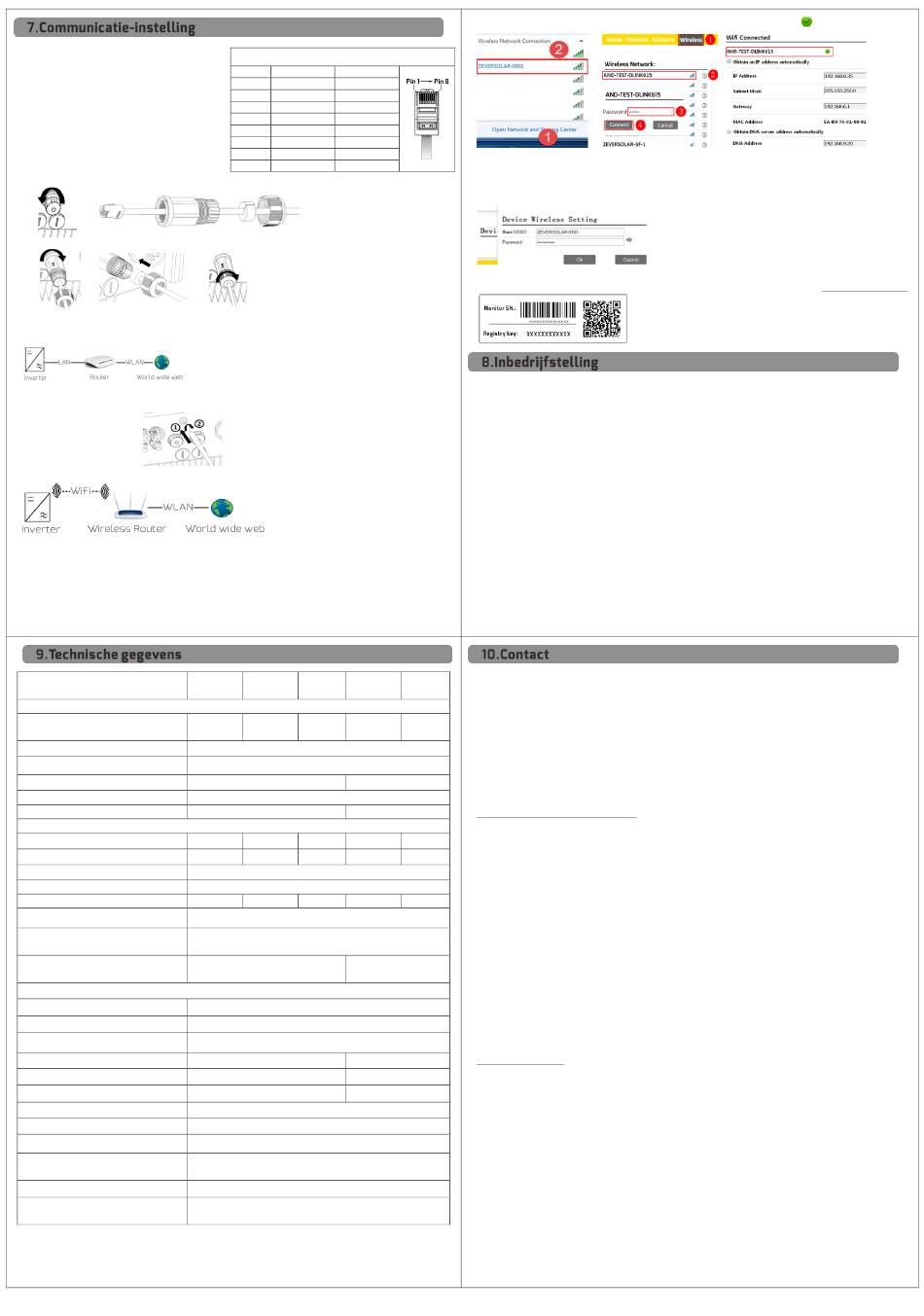

1. RS485- en ethernet-aansluiting
Kabelvereiste:
– Er moet worden voldaan aan de richtlijnen voor
gestructureerde bedrading volgens EIA/TIA-568.
– Afscherming
- CAT-5E of hoger
- UV-bestendig bij installatie buiten
- Maximale lengte van de RS485-kabel: 1000 m,
- Maximale lengte van de Ethernet-kabel: 100 m.
1.1 De dopmoer van de RJ45-bus (Keystone) van de
omvormer losmaken. De meegeleverde RJ45-
stekker uitnemen en demonteren. De kabel als volgt
door de onderdelen van de RJ45-stekker installeren.
1.2 De kabel in de RJ45-bus (Keystone) steken en dan de schroefmof met de hand op de RJ45-bus schroeven.
1.3 Het afdichtelement in de schroefmof drukken. De wartelmoer licht vastdraaien.
1.4 Ethernet-aansluitschema.
Waarborg, dat de DHCP-functie van de router is geactiveerd.
2 WLAN-aansluiting (optie)
2.1. De dop wegnemen en de antenne op de WLAN-aansluiting schroeven.
2.2 WLAN-aansluitschema.
Zorg ervoor dat de omvormer bij voldoende daglicht is opgestart, voordat de volgende stappen worden uitgevoerd:
2.3 De WLAN-pagina van het mobiele apparaat of de laptop openen. Het nieuwe toegangspunt met de naam
ZEVERSOLAR -XXXX wordt weergegeven. Let op: "XXXX" staat voor de laatste vier cijfers van de Registry-ID (zie
afbeelding C).
2.4 Breng een verbinding met het toegangspunt tot stand met behulp van het mobiele toestel of laptop. Het
wachtwoord luidt "zeversolar".
2.5 Start de internetbrowser en voer http://160.190.0.1. in. De interne website wordt geopend.
2.6 Selecteer een router in de sectie [Wireless]. Het dialoogvenster Password/Security Key wordt getoond.
Voer het wachtwoord van de router in (zie afbeelding D). Wanneer het WLAN-apparaat succesvol met de router
DC-ingang
Converteerbaar DC-vermogen (bij cos φ =
1)
Max. DC-ingangsspanning
MPP-spanningsbereik
Max. DC-ingangsstroom, MPP-regeling 1/2
Aantal onafhankelijke MPP-ingangen
Strings per MPP-ingang
AC-uitgang
AC-opgegeven werkelijk vermogen
Max. schijnbaar AC-vermogen
Opgegeven netfrequentie
Nominale netspanning
Max. AC-uitgangsstroom
Instelbare verschuivingsfactor
Vervormingsfactor (THD) bij nominaal
vermogen
Aanbevolen opgegeven vermogen van de
AC-leidingbeveiligingsschakelaar
Algemene gegevens
PV-ISO/netbewaking
Aardlekschakelaar
Interfaces: RS485/ethernet/WLAN
Afmetingen (b x h x d)
Gewicht
Geluidsemissie (normaal)
DC-aansluittechniek
AC-aansluittechniek
Bereik bedrijfstemperatuur
Relatieve luchtvochtigheid (niet
condenserend)
Max. bedrijfshoogte
Beschermingsgraad
(conform EN 60529)
● standaard
○ optioneel
*maximaal 10% AC-overbelasting kan door de instellingen op het display worden geactiveerd (zie
gebruiksaanwijzing). De overeenstemming met de ter plaatse geldende voorschriften en eisen van de DNO
moet voor het activeren worden gewaarborgd.
Bezetting contactpinnen RJ45
Pinnr.
Pindefinitie
Kleur
Pin 1
TX_RS485A
wit-groen
Pin 2
TX_RS485B
groen
Pin 3
RX_RS485A
wit-oranje
Pin 4
GND
blauw
Pin 5
GND
wit-blauw
Pin 6
RX_RS485B
oranje
Pin 7
+7 V
wit-bruin
Pin 8
+7 V
bruin
Evershine
Evershine
Evershine
Evershine
TLC4000
TLC5000
TLC6000
TLC8000
4650
5800
6300
9250
1000 V
200-900 V
11 A/11 A
2
1/1
4000 W
5000 W
6000 W
8000 W
4400 VA
5500 VA
6000 VA
8800 VA
50/60 Hz
220/230/240 V
6,8 A
8,5 A
9,2 A
13,3 A
0,85
...1...0,85
Ind
cap
<3%
300 V, 16 A
●/●
●
● / ○ / ○
405 x 498 x 222 mm
405 x 498 x 255 mm
21 kg
< 40 dB(A) op 1 m afstand
< 45 dB(A) op 1 m afstand
DC-connectoren SUNCLIX
Connectoren
-25 ℃...+60 ℃
0 % ... 100 %
2000 m
IP65
wordt verbonden, verschijnt in de statusindicatie op de Wireless-pagina het symbool
Afbeelding C
2.7.Wijzig het wifi-wachtwoord naar een veilig wachtwoord om maximale beveiliging te waarborgen en onbevoegde
toegang te voorkomen, zie de handleiding voor de procedure voor het veranderen van het wachtwoord (u kunt de
handleiding downloaden van de Zeversolar homepage www.zeversolar.com).
2.8. Het monitor-SN en de registratie code zijn afgedrukt op het label aan de zijkant van de omvormer en op de
garantiekaart, deze hebt u nodig om later een nieuwe installatie in ZeverCloud aan te maken (www.zevercloud.com).
Controle
- Controleer of de blootliggende metalen oppervlakken van de omvormer zijn geaard.
- Controleer of de gelijkspanning van de strings niet hoger wordt dan 1000 V.
- Controleer of de netspanning bij het aansluitpunt van de omvormer binnen het toegestane bereik ligt.
- Waarborg dat de DC-spanning de juiste polariteit heeft.
- Waarborg dat de isolatieweerstand tussen PV-generatoren en referentieaarde groter is dan 1 MOhm.
- Waarborg, dat de AC-leidingbeveiligingsschakelaar juist is geconfigureerd en geïnstalleerd.
- Waarborg, dat de omvormer en de wandsteun correct zijn gemonteerd.
- Waarborg, dat de RJ45-connector en de AC-connector correct zijn gemonteerd en vastgedraaid.
- Waarborg, dat op de niet gebruikte DC-ingangen op de omvormer DC-connectoren met afdichtpluggen zijn
geplaatst.
- Waarborg, dat de dopmoer op de niet gebruikte RJ45-bus (Keystone) correct is vastgedraaid.
Waarborg, dat de WLAN-antenne goed is gemonteerd en aangedraaid.
- Waarborg, dat de kabel langs een veilige route is geïnstalleerd of tegen mechanische schade is beschermd.
Opstarten
Na afronding van de bovengenoemde tests de DC-schakelaar inschakelen. Dan de verschillende instellingen
op het display controleren en indien nodig wijzigen.
Waarborg, dat de correcte veiligheidsinstelling voor de betreffende regio is gekozen. Dan de AC-
leidingbeveiligingsschakelaar inschakelen.
Wanneer voldoende gelijkspanning actief is en aan de netaansluitvoorwaarden is voldaan, start de
omvormer met het bedrijf.
4
Neem bij technische problemen met onze producten contact op met de Zeversolar-service.
Evershine
Wij hebben de volgende gegevens nodig om u efficiënt te kunnen helpen:
TLC10000
- type van de omvormer
- serienummer van de omvormer
10500
- type en aantal aangesloten PV-panelen
- foutcode
- plaatsingslocatie
- garantiekaart
15 A/11 A
Zeversolar fabrieksgarantie
De garantiekaart wordt met de omvormer geleverd. De actuele garantievoorwaarden kunt u onder
2/1
www.zeversolar.com/service/warranty downloaden.
Onze regioservice bereikt u tijdens kantooruren via:
10000 W
Australië & Nieuw-Zeeland
10000 VA
Tel.: +61 13 00 10 18 83
E-mail: service.apac@zeversolar.com
Groot-China:
15,1 A
Tel.: 400 801 9996
E-mail: service.china@zeversolar.com
Europa
Tel.: +49 221 48 48 52 70
300 V, 20 A
E-mail: service.eu@zeversolar.net
Overige regio's
E-mail: service.row@zeversolar.com
Voor meer informatie kunt u de gebruiksaanwijzing en technische documentatie van de website
www.zeversolar.com downloaden.
24 kg
6
(afbeelding E).
Afbeelding D
Afbeelding E
