4.1

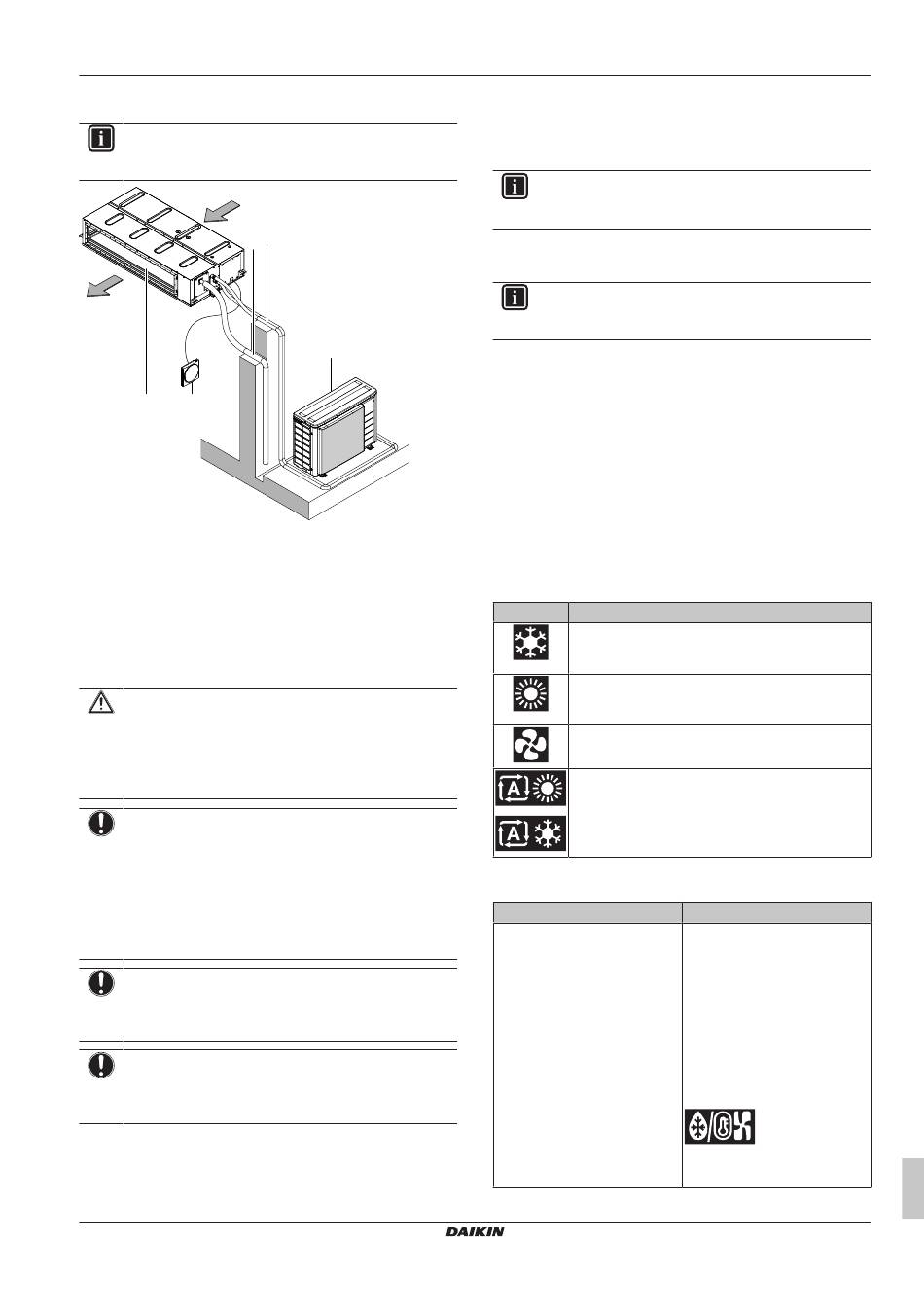

Systeemlay-out
INFORMATIE
De volgende afbeelding is een voorbeeld en stemt mogelijk
NIET overeen met de lay-out van uw installatie.
d
g
e
a
c
a
Binnenunit
b
Buitenunit
c
Gebruikersinterface
d
Aangezogen lucht
e
Uitgeblazen lucht
f
Koelmiddelleiding + transmissiekabel
g
Afvoerleiding
5
Gebruikersinterface
VOORZICHTIG
▪ Raak de interne delen van de controller NOOIT aan.
▪ Verwijder het voorpaneel NIET. Sommige onderdelen
in het toestel aanraken is gevaarlijk en kan problemen
met het toestel veroorzaken. Neem contact op met uw
dealer voor controle en afstelling van de interne delen.
OPMERKING
Veeg het bedieningspaneel van de controller NIET af met
benzine,
thinner,
reinigingsdoeken
producten, enz. Het paneel kan verkleuren of de coating
kan
afschilferen.
Dompel
bedieningspaneel een doek in met water verdund neutraal
detergent, wring de doek goed uit en veeg er dan het
paneel mee schoon. Veeg het daarna af met een andere
droge doek.
OPMERKING
Druk NOOIT op de knop van de gebruikersinterface met
een hard en puntig voorwerp. De gebruikersinterface kan
beschadigd raken.
OPMERKING
Trek of draai NOOIT aan de elektrische draad van de
gebruikersinterface. Dit kan een storing van de unit
veroorzaken.
Deze gebruiksaanwijzing geeft een niet-beperkend overzicht van de
belangrijkste functies van het systeem.
Voor
meer
informatie
over
gebruiksaanwijzing van de geïnstalleerde gebruikersinterface.
FXMA-A
VRV-systeemairconditioner
3P680922-1A – 2022.01
f
b
met
chemische
bij
een
sterk
vervuild
de
gebruikersinterface,
zie
6
Bediening
6.1
Werkingsgebied
INFORMATIE
Voor de bedrijfslimieten, zie de technische gegevens van
de aangesloten buitenunit.
6.2
Over bedrijfsstanden
INFORMATIE
Afhankelijk van het geïnstalleerde systeem, zijn sommige
bedrijfsstanden niet beschikbaar.
▪ De luchtstroomsnelheid kan zich automatisch aanpassen aan de
kamertemperatuur of de ventilator kan onmiddellijk stoppen. Dit is
echter geen storing.
▪ Als de hoofdvoeding tijdens het gebruik wordt uitgeschakeld,
wordt de unit automatisch herstart zodra ze weer wordt
ingeschakeld.
▪ Instelpunt. Streeftemperatuur voor koelen, verwarmen en
automatische stand.
▪ Setback. Een functie die de kamertemperatuur binnen een
bepaald bereik houdt wanneer het systeem uitgeschakeld is (door
de gebruiker, de programmafunctie of de uitschakeltimer).
6.2.1
Basis bedrijfsstanden
De binnenunit kan in verschillende bedrijfsstanden werken.
Symbool
Koelen. In deze stand wordt koelen geactiveerd
volgens de vereisten van het instelpunt of de setback-
werking.
Verwarmen. In deze stand wordt verwarmen
geactiveerd volgens de vereisten van het instelpunt of
de setback-werking.
Alleen ventilator. In deze stand wordt er lucht
gecirculeerd, zonder verwarmen of koelen.
Auto. In de automatische stand schakelt de
binnenunit automatisch tussen verwarmen en koelen,
zoals bepaald door het instelpunt.
6.2.2
Speciale verwarmingsbedrijfsstanden
Werking
Ontdooien
de
5 Gebruikersinterface
Bedrijfsstand
Beschrijving
Om een verlies van het
verwarmingsvermogen door
ijsvorming in de buitenunit te
voorkomen, schakelt het systeem
automatisch over naar de
ontdooistand.
In de ontdooistand wordt de
ventilator van de binnenunit
stilgelegd en verschijnt het
volgende symbool op het
thuisscherm:
Na ongeveer 6 tot 8 minuten
wordt de normale werking hervat.
Montagehandleiding en gebruiksaanwijzing
