Montage klemvoorziening
6.5.2
Kabeleinde met draadeindhuls
1. Gebruik voor de kabeleinden bij voorkeur draadeindhulzen in plaats van solderen.
2. Bevestig de adereindhulzen vóór het aansluiten door een vakkundige, stroombestendige
persverbinding op het uiteinde van de geleider.
6.5.3
Aansluiten met/zonder kabelschoenen
Verdeel bij aansluitklemmen met klembeugel de geleiders zodanig, dat aan beide kamzijden
ongeveer even hoge klemhoogten ontstaan. Bij deze manier van aansluiten moet u een
afzonderlijke leiding u-vormig buigen of een behulp van een kabelschoen aansluiten. Dit geldt
ook voor de inwendige en uitwendige aardleideraansluiting.
Bij het aansluiten met kabelschonen moet hun formaat worden uitgekozen in
overeenstemming met de noodzakelijke dwarssnede van de ader en het boutformaat. Een
schuine plaatsing is enkel toegelaten in zoverre de noodzakelijke lucht- en kruiptrajecten
worden gerespecteerd.
De uiteinden van de geleiders dienen zodanig te worden geïsoleerd dat de resterende isolatie
bijna tot aan de kabelschoen reikt.
Opmerking
De stroombestendige verbinding wordt gewaarborgd door een direct contact tussen de
kabelschoenvlakken en de contactmoer resp. contactschroef.
1MB..5/6 ashoogte 71 ... 355
Bedieningshandleiding, 04/2023, A5E44264501A
WAARSCHUWING
Explosiegevaar als gevolg van oververhitting
Als het geleideruiteinde niet juist door de draadeindhuls wordt omvat en daarmee verklemd
is, kan oververhitting ontstaan. De temperatuurklasse van de machine mag niet worden
overschreden. Er kan een ontsteking van een ontvlambaar mengsel ontstaan. Dit kan zware
tot dodelijke letsels of aanzienlijke materiële schade veroorzaken.
• Gebruik per draadeindhuls maar een geleideruiteinde. Bevestig de draadeindhulzen
vakkundig.

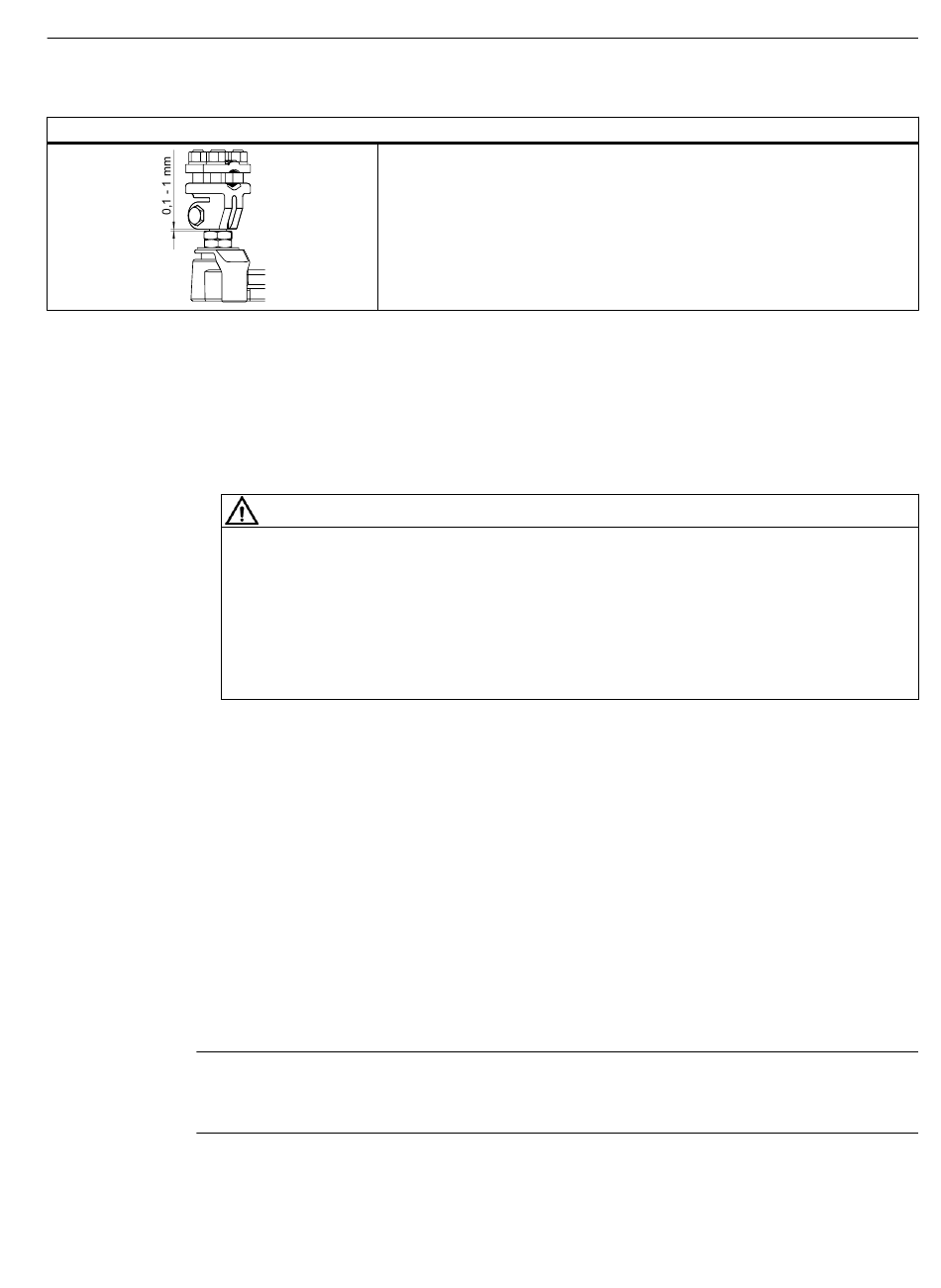

M8, M10, M12, M16
Monteer de klemvoorzieningen op het klembord met een afstand van
0,1 mm ... 1 mm tot de contramoeren.
Elektrische aansluiting
6.5 Kabelaansluiting
95
