Micropilot FMR62B PROFIBUS PA
WAARSCHUWING
L
Explosiegevaar!
‣
Zie de separate documentatie betreffende toepassingen in explosiegevaarlijke omgevingen
voor de veiligheidsinstructies.
Voor optimale elektromagnetische compatibiliteit:
• Houd de potentiaalvereffeningskabel zo kort mogelijk
• Houd een doorsnede aan van minimaal 2,5 mm
11.2

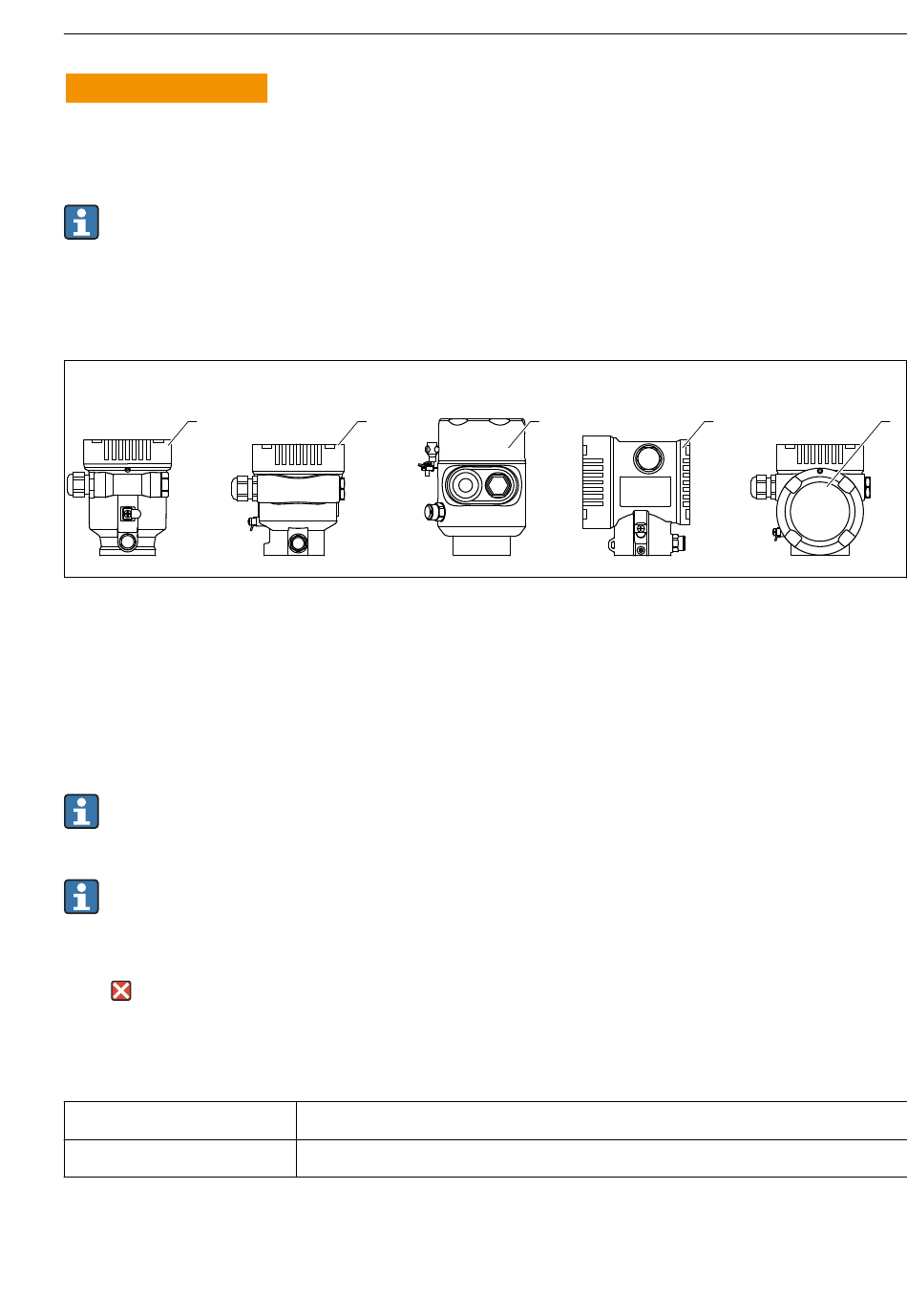

Aansluiten van het instrument
A
1
A
Kunststof eenkamerbehuizing
B
Aluminium eenkamerbehuizing
C
Eenkamerbehuizing, 316L hygiëne
D
Tweekamerbehuizing
E
Tweekamerbehuizing, L-vorm
1
Deksel aansluitcompartiment
Instrumenten met een eenkamerbehuizing, 316L hygiëne, en doorvoerwartel moeten
worden aangesloten als eind-van-de-lijn instrumenten. Slechts één doorvoer mag
worden gebruikt.
Schroefdraad behuizing
De schroefdraad van het elektronica- en het aansluitcompartiment kunnen worden
gecoat met een antiwrijvings-coating.
Het volgende geldt voor alle behuizingsmaterialen:
Het schroefdraad van de behuizing NIET smeren.
11.2.1
Voedingsspanning
De voedingsspanning hang af van de geselecteerde instrumentgoedkeuring
Explosieveilig, Ex d, Ex e
Ex i
Endress+Hauser
B
1
9 ... 32 V
DC
9 ... 30 V
DC
2
(14 AWG)
C
1
Elektrische aansluiting
D
1
E
1
A0046659
