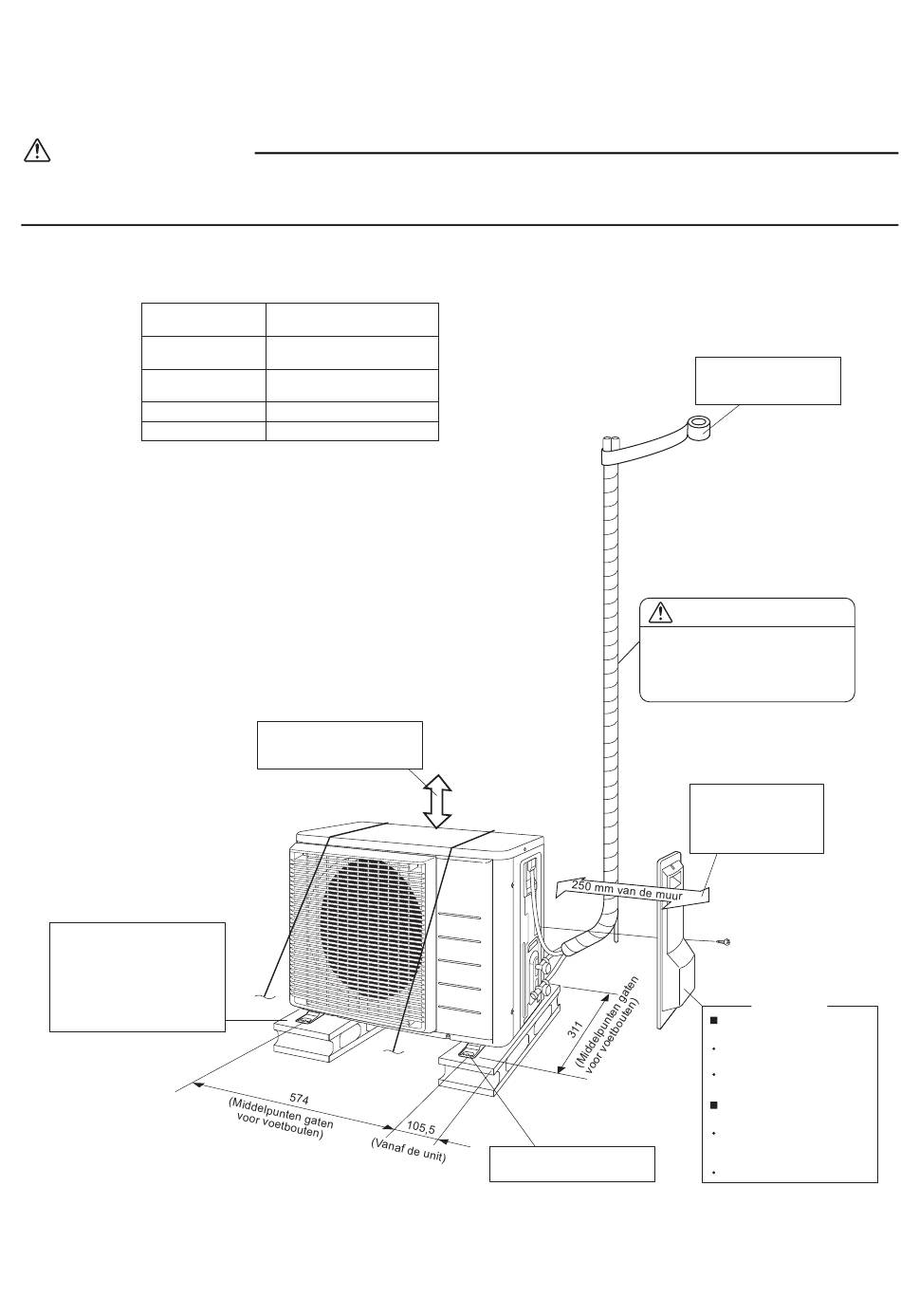

Installatietekeningen voor de
buitenunit
WAARSCHUWING
Houd rekening met de afmetingen van de ruimte die vereist is voor een correcte installatie van
de unit.
Max. toegestane leiding-
lengte
Min. toegestane leiding-
*
lengte
Max. toegestane leiding-
hoogte
Gasleiding
Vloeistofleiding
De voorgestelde kortste buislengte bedraagt 1,5 m om geen
*
trillingen en geluid van de buitenunit te hebben.
(Er kunnen trillingen en mechanisch geluid voorkomen naargelang
de manier waarop de unit werd geïnstalleerd en het klimaat en de
omgeving waarin deze gebruikt wordt.)
Zet de buitenunit op blokken
wanneer het water slecht wordt
afgevoerd.
Regel de voetjes tot de unit
perfect horizontaal staat.
Anders kunnen er waterlekken
optreden of zich waterplassen
vormen.
Nederlands
20 m
1,5 m
15 m
Buiten-Ø 9,5 mm
Buiten-Ø 6,4 mm
Voorzie voor werkzaamheden
een ruimte van 300 mm
onder het plafondoppervlak
Gebruik voetbouten of kabels
indien de unit (om) kan vallen.
eenheid: mm
Wikkel de afwerkingstape
van onder tot boven op de
isolatiebuis.
VOORZICHTIG
**Gebruik een leiding-
lengte van 1,5 m tot
20 m.
Laat ruimte voor de
onderhoudswerkzaamh
eden aan de leidingen
en de elektrische
onderdelen.
Afsluiterdop
Hoe de afsluiterdop
verwijderen
Verwijder de schroef op
de dop van de afsluiter.
Schuif het deksel naar
beneden om het te verwijderen.
Hoe de afsluiterdop
bevestigen
Steek het bovenste deel
van de afsluiterdop in de
buitenunit.
Draai de schroeven vast.
