De buitenunit installeren
1.
De buitenunit installeren
1) Raadpleeg "Voorzorgsmaatregelen bij het selecteren van de plaats" en de "Installatietekeningen voor de buitenunit" wanneer
u de buitenunit installeert.

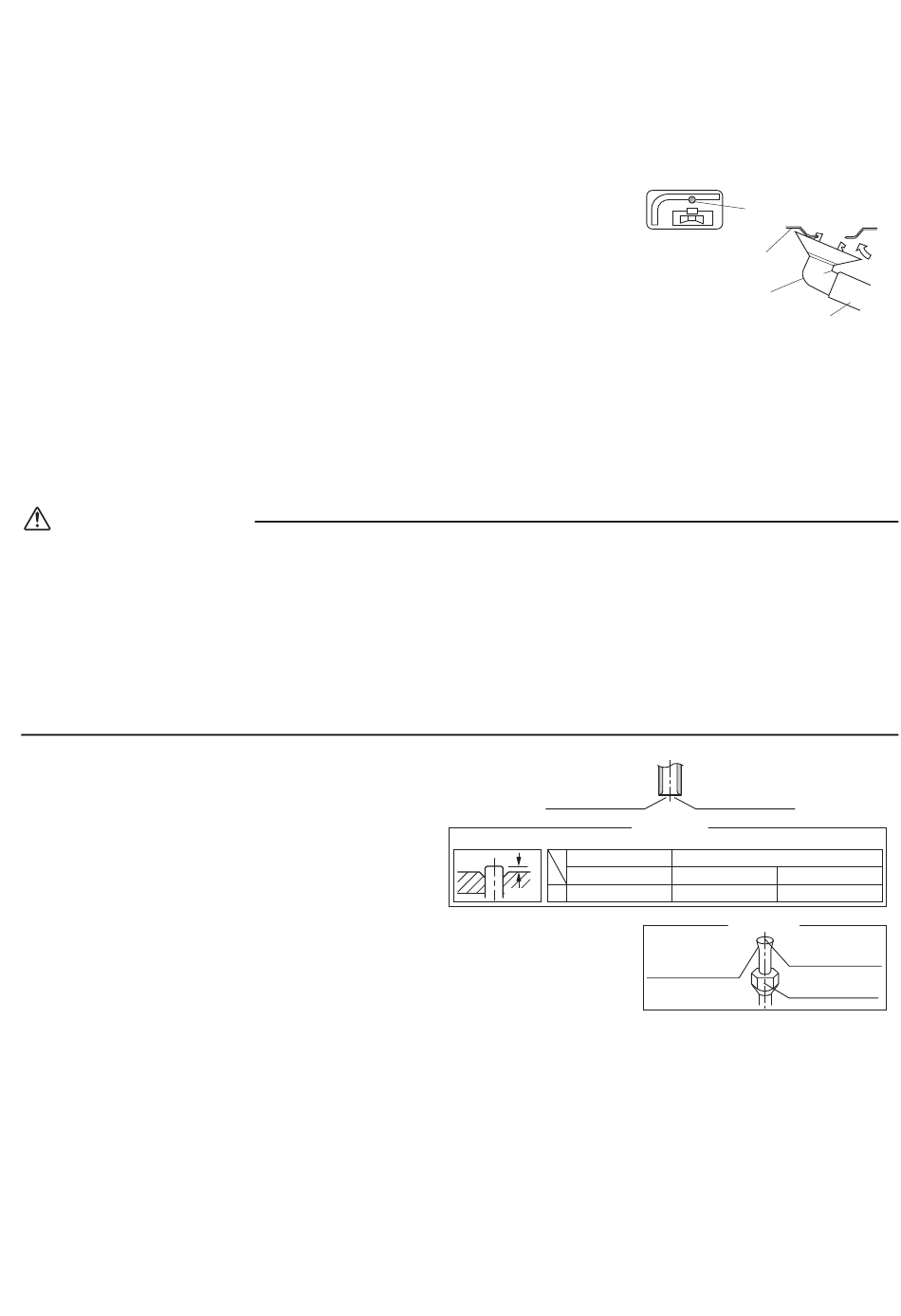

2) Indien er een afvoer moet komen, volg dan de hieronder beschreven procedures.
2.
Afvoer
1) Gebruik de aflaatplug om af te laten.
2) Indien de aflaatpoort door een montagesokkel of door de vloeroppervlakte
bedekt is, zet dan bijkomende voetstukken van minstens 30 mm hoogte onder
de voetjes van de buitenunit.
3) Gebruik in koude regio's geen afvoerslang met de buitenunit.
(Anders kan het afgevoerd water bevriezen en zo het verwarmingsrendement
nadelig beïnvloeden).
3.
Het uiteinde van de leiding verbreden
WAARSCHUWING
• Gebruik geen minerale olie op het verbreed gedeelte.
• Zorg ervoor dat er geen minerale olie in het systeem kan binnendringen, omdat de levensduur
van de units anders kleiner wordt.
• Gebruik nooit buizen die al op vorige installaties gebruikt werden. Gebruik enkel onderdelen
die samen met de unit geleverd werden.
• Installeer nooit een droger op deze R410A-unit om zijn levensduur te kunnen garanderen.
• Het droogmateriaal kan oplossen en het systeem beschadigen.
• Een onvolledige verbreding kan lekken van koelgas veroorzaken.
1) Snijd het uiteinde van de buis af met een
buissnijder.
2) Verwijder de bramen en houd daarbij het
afgesneden vlak naar beneden zodat er geen
bramen in de buis kunnen komen.
3) Plaats de wartelmoer op de buis.
4) Verbreed de buis.
5) Controleer of de verbreding goed werd uitgevoerd.
Nederlands
(Snijd exact af volgens
rechte hoeken).
Doe dit exact op de plaats getoond op de onderstaande afbeelding.
A
Verbredingsgereedschap voor R410A
Type koppeling
A
0-0,5 mm
Stempel
Aflaatpoort
Onderkant frame
Aflaatplug
Slang (in de handel verkrijgbaar,
binnendiam. 16 mm)
Verwijder de bramen.
Verbreden
Normaal gereedschap om te verbreden
Type koppeling (stijf type)
Type vleugelmoer (Brits type)
1,0-1,5 mm
Controleer
Het uiteinde van de buis
De binnenkant van de
moet gelijkmatig volgens een
verbreding mag geen
perfect cirkel zijn verbreed.
gietfouten of gebreken
vertonen.
Zorg ervoor dat de
wartelmoer erop zit.
1,5-2,0 mm
